Manuel R-102 d'extinction incendie pour restaurants
INSTALLATION DU SYSTÈME DE DÉTECTION (Suite)
Installation de l'articulation type « ciseaux » (Suite)

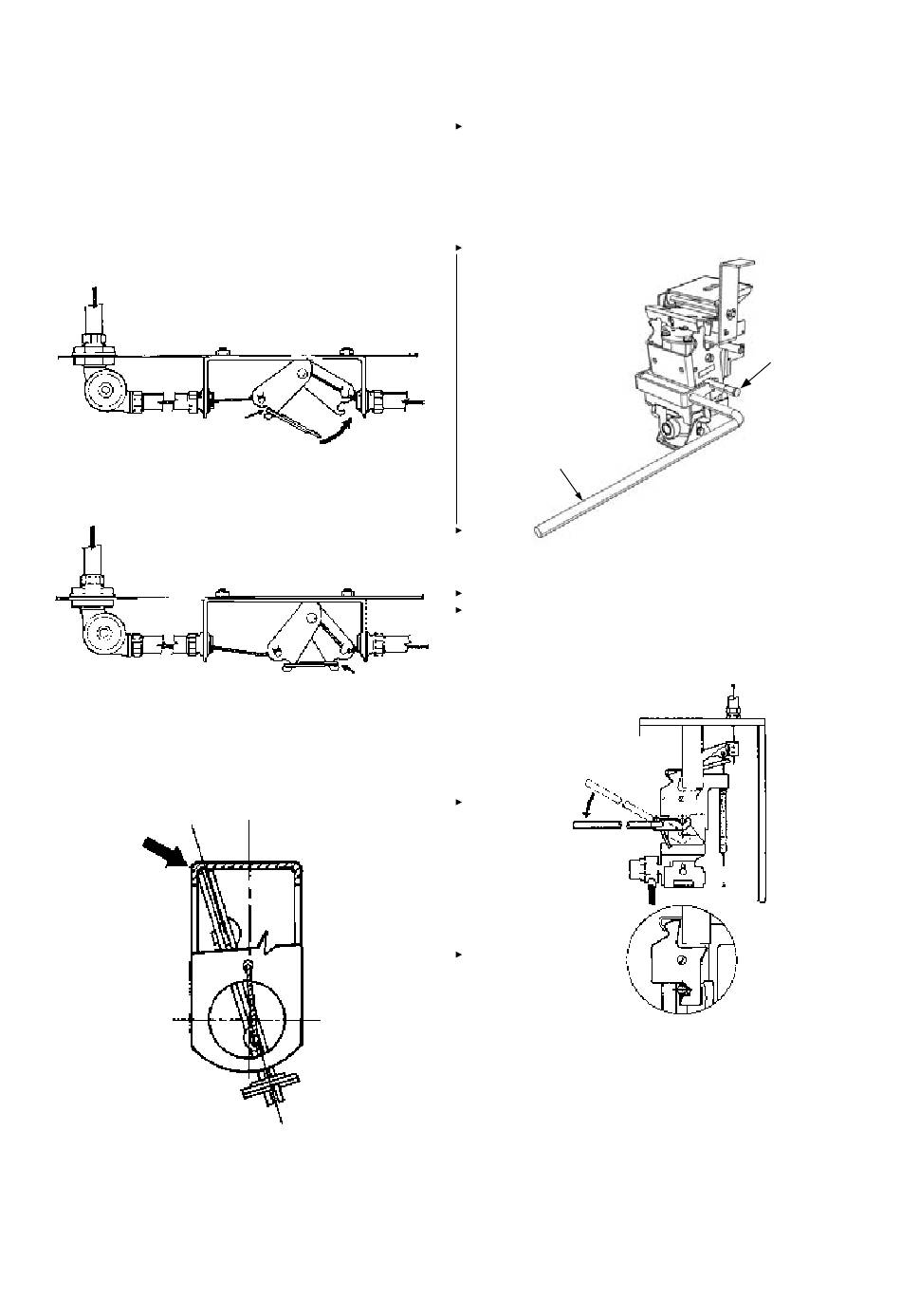

8. Accrochez le fusible du côté du déclenchement ou de
l'ensemble de déclenchement à distance AUTOMAN de
l'ensemble de crochet, puis tirez le fusible vers l'autre côté
et terminez le raccordement comme indiqué dans les figures
5-29 et 5-30. Le haut de l'ensemble de crochet doit être à
l'intérieur des renforts du support. L'ensemble de crochet
avec le fusible ANSUL doit être installé du côté du détecteur
final du support.
9. Installez l'articulation et le fusible homologué par ANSUL
dans le reste des supports de détecteurs. Assurez-vous
que toutes les articulations sont positionnées contre le bord
supérieur avant ou arrière du support de détecteur. Voir figure
5-31.
10. Insérez le levier d'armement (réf. 441042 ou 441041) sur le
côté gauche du mécanisme de déclenchement de sorte que
la bride mobile appuie fermement contre le coin du compar-
timent de la cartouche et le boîtier du ressort, et que la partie
crantée du levier soit en prise avec la tige d'armement sur
les deux côtés du mécanisme de déclenchement. Voir figure
5-32.
FIGURE 5-29
LEVIER D'ARMEMENT
000504
11. À l'aide du levier d'armement long (réf. 441041) ou d'une clé
et du levier d'armement court (réf. 441042), appuyez vers le
bas pour faire remonter la tige d'armement jusqu'à ce que la
surface dentelée du levier de déclenchement soit sous la tige
et que la tige soit bloquée vers le haut. Voir figure 5-33.
FIGURE 5-30
000324
FIGURE 5-31
004429
SECTION 5 – INSTRUCTIONS D'INSTALLATION
UL EX3470
1er sept. 2014
ULC EX3470
RÉV. 11
PAGE 5-15
TIGE
D'ARMEMENT
FIGURE 5-32
009461
FIGURE 5-33
000320
