SECTION 5 – INSTRUCTIONS D'INSTALLATION
UL EX3470
ULC EX3470
PAGE 5-10
RÉV. 11
INSTALLATION DES TUYAUX DE GAZ PROPULSEUR ET D'ACTIONNEMENT (Suite)
Canalisation de gaz de déclenchement (Suite)

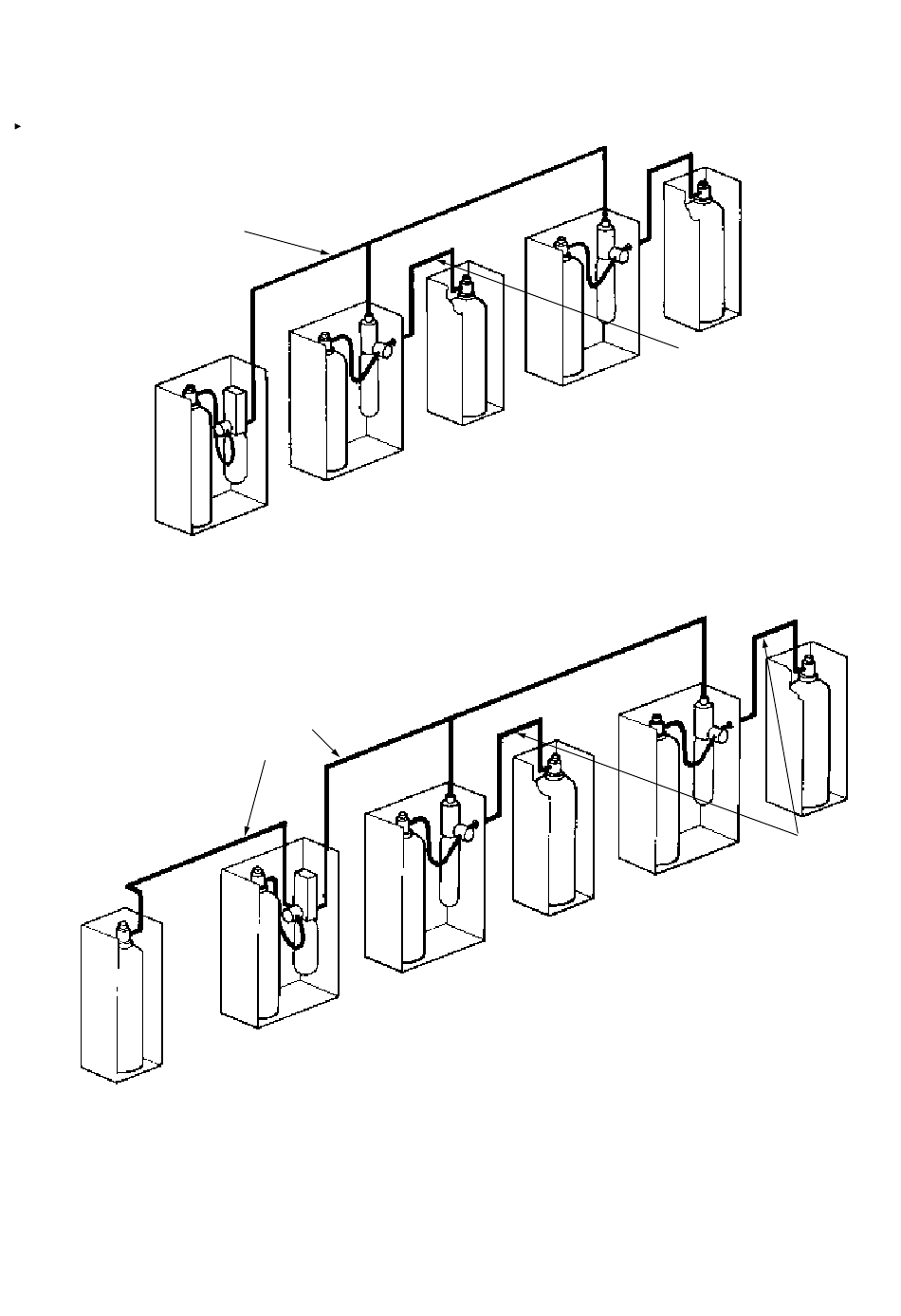

CANALISATION DE GAZ DE DÉCLENCHEMENT AVEC
UNE CARTOUCHE LT-20-R, LT-30-R, 101-20 OU 101-30
LONGUEUR MAXIMALE – 6,0 m (20 pi),
NBRE MAX. DE RACCORDS – 9
ENSEMBLE DE DÉCLENCHE-
MENT RÉGULÉ AUTOMAN
CANALISATIONS DE GAZ PROPULSEUR ET DE
DÉCLENCHEMENT AVEC CARTOUCHE POUR
DEUX RÉSERVOIRS OU CARTOUCHE 101-30
LONGUEUR COMBINÉE MAX. - 9,1 m (30 pi),
NBRE MAX RACCORDS COMBINÉS - 9
ENSEMBLE DE
DÉCLENCHEMENT
RÉGULÉ AUTOMAN
1er sept. 2014
ENSEMBLE
D'ACTIONNEUR RÉGULÉ
ENSEMBLE DE
DÉCLENCHEMENT
RÉGULÉ
Manuel R-102 d'extinction incendie pour restaurants
ENSEMBLE
D'ACTIONNEUR RÉGULÉ
ENSEMBLE
D'ACTIONNEUR
RÉGULÉ
CANALISATIONS DE GAZ PROPULSEUR
DE L'ENSEMBLE D'ACTIONNEUR
RÉGULÉ NON INCLUSES DANS LA
LONGUEUR TOTALE DE LA CANALISA-
TION DE GAZ DE DÉCLENCHEMENT
FIGURE 5-16
CANALISATIONS DE
GAZ PROPULSEUR
DE L'ENSEMBLE
D'ACTIONNEUR
ENSEMBLE
RÉGULÉ NON
D'ACTIONNEUR
INCLUSES DANS LES
RÉGULÉ
TOTAUX COMBINÉS
FIGURE 5-17
000775
000298
