Manuel R-102 d'extinction incendie pour restaurants
TEST DE L'INTERRUPTEUR ÉLECTRIQUE (suite)
4. Si le test est réussi, réarmez le mécanisme de déclenche-
ment régulé à l'aide d'un levier d'armement(réf. 441042 ou
441041) et réinstallez la tige de verrouillage (réf. 438031). Si
un relais de réarmement manuel est installé, appuyez sur le
bouton de réarmement (VOYANT ROUGE ALLUMÉ). Vous
devrez également rallumer les voyants sur les appareils de
cuisson.
AVERTISSEMENT
Si aucun autre dispositif n'est attaché, pas-
sez à la page 6-3, étape n° 1, et testez le
système de détection.
TEST DU SYSTÈME DE DÉTECTION
1. Pour tester le système de détection, effectuez les étapes
suivantes :
a. Levez le levier de tension du mécanisme de déclenche-
ment vers le haut (position « UP »).
b. Retirez le fusible du détecteur final et installez un lien de
test (réf. 24916). Voir figure 6-2.
c. Placez l'articulation du détecteur au centre de chaque
support.
Pour les articulations de type « clip », placez l'articulation
dans le support légèrement vers l'extrémité du conduit de
détection.
Pour les articulations de type « ciseaux », placez l'ar-
ticulation dans le support à l'extrémité du conduit de
détection.
d. Baissez le levier de tension du mécanisme de déclen-
chement (position « DOWN » et retirez la tige de
verrouillage.
e. À l'aide d'une pince coupe-câble, coupez le lien de
test sur le détecteur final pour simuler un actionnement
automatique.
f.
Si le système se déclenche, passez à l'étape 4.
2. Si le mécanisme de déclenchement régulé ne se déclenche
pas, vérifiez les composantes suivantes et corrigez tout
problème comme suit :
a. Vérifiez que l'articulation du détecteur est bien placée.
b. Vérifiez que le câble métallique n'est pas noué ou bloqué.
c. Vérifiez que le câble métallique n'est pas bloqué dans les
poulies de coin et qu'il se trouve au centre des réas. Si un
poulie de coin est déformé, remplacez-le.
d. Assurez-vous que la tige de verrouillage soit retirée.
e. Vérifiez que le mécanisme de déclenchement régulé est
armé.
f.
Assurez-vous que le levier de tension est tourné vers le
bas (position « DOWN »).
3. Testez à nouveau le système en effectuant les étapes
suivantes :
a. Vérifiez que le déclenchement régulé est armé et que la
tige de verrouillage est insérée.
b. Levez le levier de tension du mécanisme de déclenche-
ment vers le haut (position « UP »).
c. Installez un nouveau lien de test (réf. 24916) sur le détec-
teur final.
d. Baissez le levier de tension du mécanisme de déclenche-
ment (position « DOWN »).
e. Vérifiez que la distance entre l'ensemble de marteau
déclencheur et l'ensemble de levier du câble est de
6,4 mm (
f.
g. À l'aide d'une pince coupe-câble, coupez le lien de
test sur le détecteur final pour simuler un actionnement
automatique.
4. Une fois que le système s'est déclenché, effectuez les étapes
suivantes :
a. Levez le levier de tension en position « UP » et installez un
fusible adéquat dans le détecteur final.
b. Réarmez le mécanisme de déclenchement régulé à l'aide
d'un levier d'armement(réf. 441042 ou 441041) et insérez
la tige de verrouillage (réf. 438031).
c. Baissez le levier de tension en position « DOWN ».
d. Pour les articulations de type « ciseaux », placez l'ar-

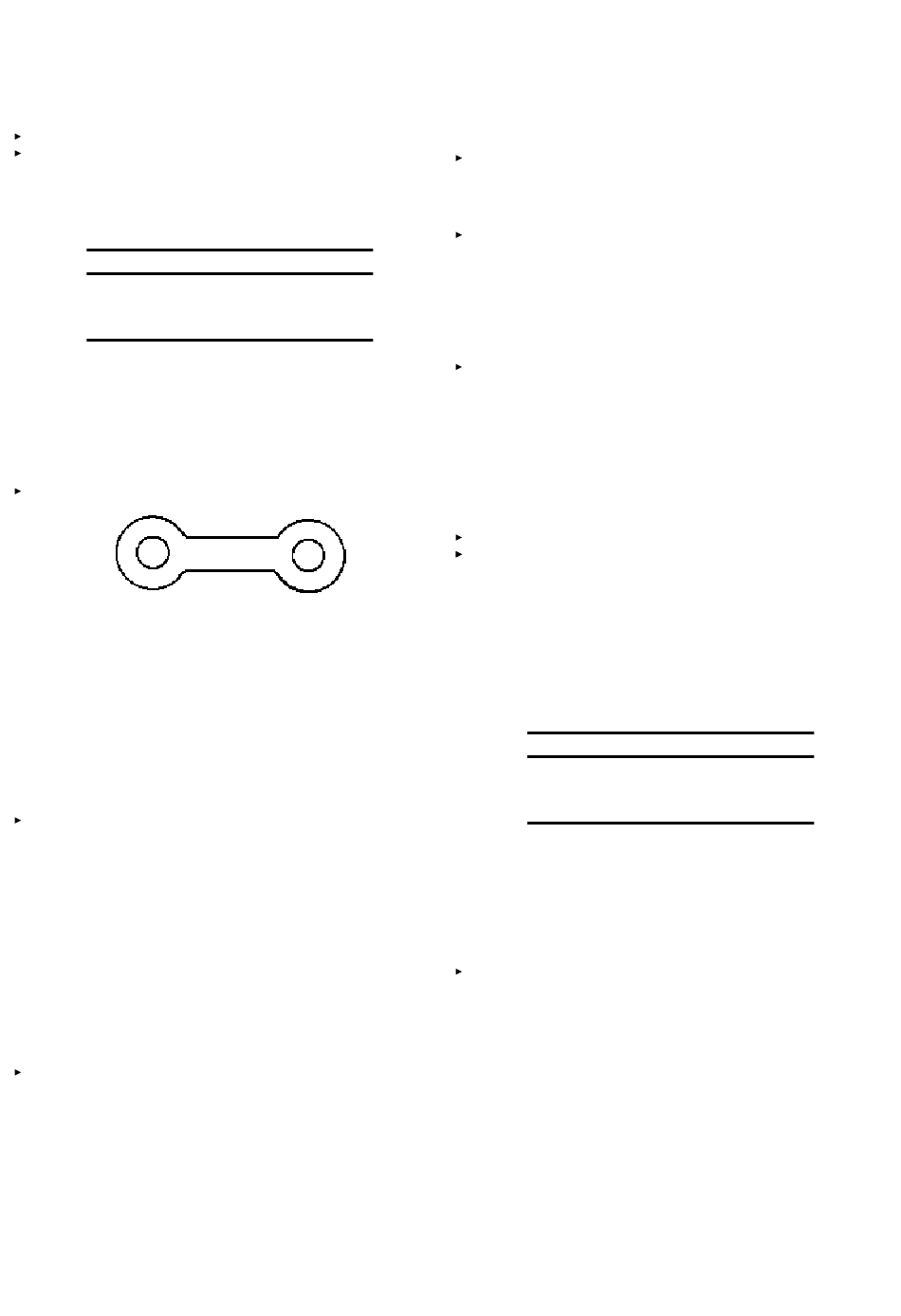

FIGURE 6-2
ticulation dans le support à l'extrémité du conduit de
000363
détection.
e. Vérifiez que la distance entre la base de l'ensemble de
marteau déclencheur et l'ensemble de levier du câble
est toujours de 6,4 mm (
maximum.
f.
cartouche. Si le poids est inférieur de 14,2 g (
plus par rapport au poids inscrit sur la cartouche, rempla-
cez-la.
g. Installez la cartouche dans le compartiment du méca-
nisme de déclenchement régulé et chaque compartiment
de l'actionneur régulé. Serrez à la main fermement.
h. Retirez la tige de verrouillage.
SECTION 6 – TEST ET MISE EN SERVICE
UL EX3470
1er sept. 2014
1
/
") au minimum et 9,5 mm (
4
Retirez la tige de verrouillage.
1
/
") minimum et 9,5 mm (
4
AVERTISSEMENT
Réinitialisez tout équipement électrique
ayant pu être affecté par l'actionnement du
système.
Retirez le bouchon d'expédition et pesez chaque
ULC EX3470
RÉV. 11
PAGE 6-3
