Manuel R-102 d'extinction incendie pour restaurants

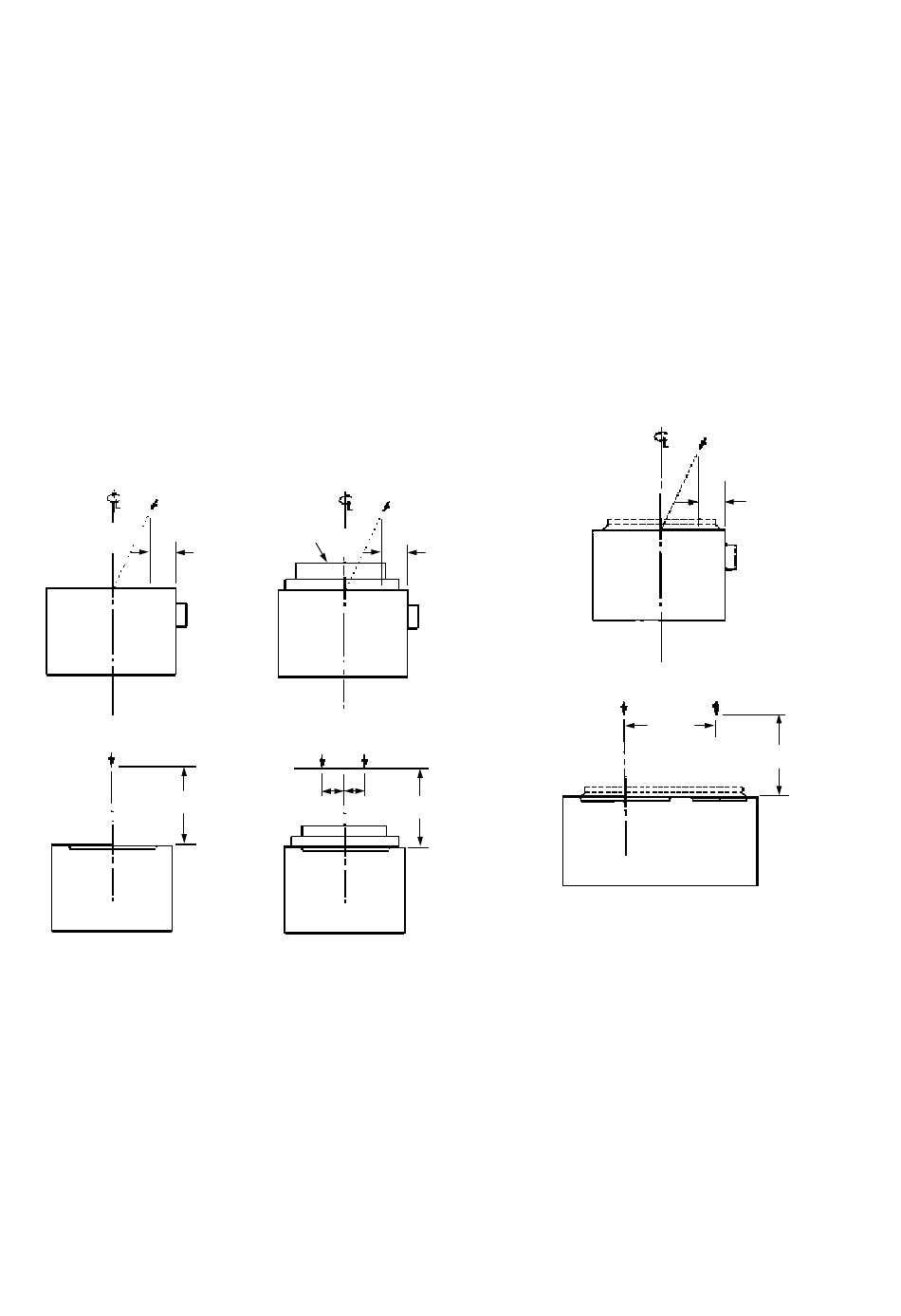

APPLICATION SPÉCIFIQUE PAR MODÈLE (suite)
Grils Nieco – Modèles 950, 960, 980, 1424
• Quantité / Type de buse : Une buse 2W
• Hauteur de la buse : 508 mm (20") au-dessus du haut de
l'appareil. Voir figure 4-89a.
• Emplacement de la buse : 165 mm (6
le bord avant de l'appareil. Voir figure 4-89a.
• Orientation de la buse : Vers le centre de l'ouverture. Voir
figure 4-89a.
Grils Nieco – Modèles 950, 960, 980, 1424 (avec catalyseur)
• Quantité / Type de buse : Deux buses 2W
• Hauteur de la buse : 508 mm (20") au-dessus du haut de
l'appareil. Voir figure 4-89b.
• Emplacement de la buse : 165 mm (6
le bord avant de l'appareil. Voir figure 4-89b.
• Orientation de la buse : Vers le centre de l'ouverture. Voir
figure 4-89b – Vue latérale.
• Orientation de la buse : Vers un point à 76 mm  (3") de
chaque côté du centre. Voir figure 4-89b – Vue avant.
VUE LATÉRALE
BUSE 2W
508 mm
(20")
AXE DE LA GRANDE
OUVERTURE
VUE AVANT
FIGURE 4-89a
1
/
") en arrière depuis
2
1
/
") en arrière depuis
2
CATALYSEUR
165 mm
1
(6
/
")
2
VUE LATÉRALE
BUSE 2W
76 mm
(3")
AXE DE LA GRANDE
OUVERTURE
VUE AVANT
FIGURE 4-89b
006486
Gril Nieco – Modèle 9015 (avec ou sans catalyseur)
• Quantité / Type de buse : Deux buses 2W
• Hauteur de la buse : 508 mm (20") au-dessus du haut de
l'appareil. Voir figure 4-90.
• Emplacement de la buse pour la grande enceinte :
165 mm (6
Voir figure 4-90.
• Emplacement de la buse pour la petite enceinte : La buse
doit être placée à 165 mm (6
avant de l'appareil et 305 mm (12") au-dessus de la buse
pour la grande enceinte.
• Orientation de la buse pour la grande enceinte : Vers le
centre de l'ouverture. Voir figure 4-90.
• Orientation de la buse pour la petite enceinte :
305 mm  (12") au-dessus du point d'orientation de la buse
pour la grande enceinte.
165 mm
1
(6
/
")
2
76 mm
(3")
508 mm
(20")
007034
SECTION 4 – CONCEPTION DU SYSTÈME
UL EX3470
1er sept. 2014
RÉV. 11
1
/
") en arrière depuis le bord avant de l'appareil.
2
1
/
") en arrière depuis le bord
2
VUE LATÉRALE
(2) BUSES 2W
305 mm
(12")
AXE DE LA GRANDE
OUVERTURE
VUE AVANT
ULC EX3470
PAGE 4-45
165 mm
1
(6
/
")
2
508 mm
(20")
FIGURE 4-90
007010
