Manuel R-102 d'extinction incendie pour restaurants

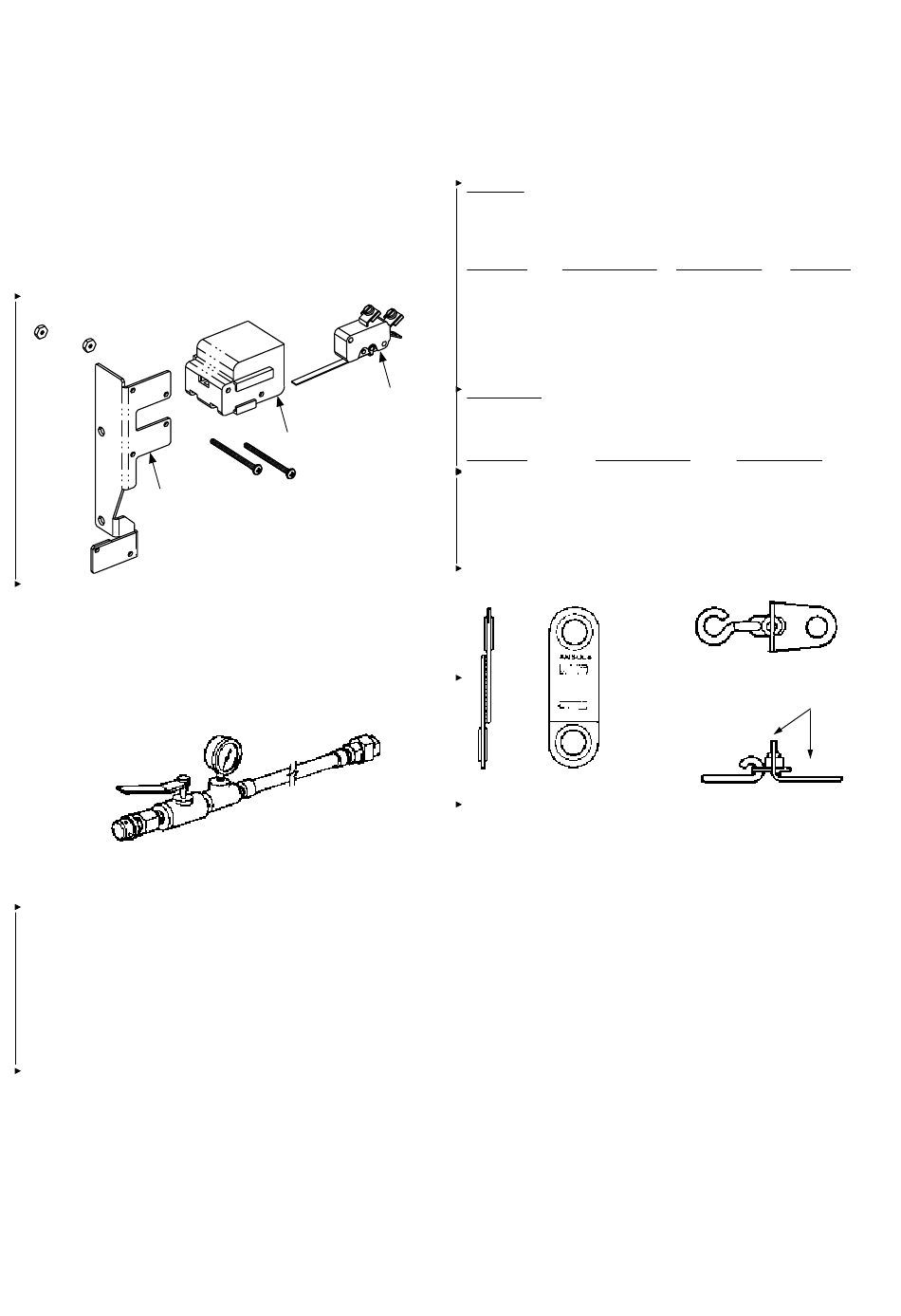

INTERRUPTEUR DE DÉCLENCHEMENT D'ALARME
Le kit d'interrupteur de déclenchement d'alarme, réf. 428311,
peut être monté sur le site, dans le déclenchement AUTOMAN.
Cet interrupteur doit être utilisé pour fermer un circuit d'alarme
surveillé au panneau d'alarme incendie principal du bâtiment
lorsque le déclenchement AUTOMAN est actionné. Cette action
signalera au panneau d'alarme incendie qu'il y a eu un déclen-
chement du système dans la cuisine. L'ensemble de l'interrupteur
contient tous les composantes de montage nécessaires ainsi que
la fiche d'instruction de montage. L'interrupteur est classé 50 mA,
28 V cc.
SUPPORT DE MONTAGE DE
L'INTERRUPTEUR (NON COMPRIS
AVEC LE KIT D'INTERRUPTEUR DE
DÉCLENCHEMENT D'ALARME)
KIT DE TEST DU RÉGULATEUR
L'ensemble kit de test (réf. 56972) est requis pour tester la confi-
guration du régulateur et le débit d'azote lors des vérifications
d'entretien au bout de 12 ans. Cela permet de s'assurer du bon
fonctionnement du régulateur.
ENSEMBLE DE BOUCHONS D'ÉVENT
L'ensemble de bouchons d'évent est installé sur l'adaptateur de
réservoir d'agent pour empêcher l'accumulation de pression à
l'intérieur du réservoir d'agent ou des tuyaux de distribution du
fait des variations de température.
JOINT DU COMPARTIMENT DE LA CARTOUCHE
Le joint du compartiment de la cartouche (réf. 181) est ins-
tallé dans le compartiment de la cartouche de l'ensemble de
déclenchement et d'actionneur pour créer un joint étanche entre
l'ensemble de compartiment de la cartouche et la cartouche.
INTERRUPTEUR DE
DÉCLENCHEMENT
D'ALARME
CACHE DE
L'INTERRUPTEUR
FIGURE 3-31
004890
FIGURE 3-32
000169
SECTION 3 – COMPOSANTES DU SYSTÈME
1er sept. 2014
FUSIBLE
Sélectionnez le/les fusible(s) listé(s) UL adéquat(s) pour l'instal-
lation dans le(s) détecteur(s) en fonction du tableau de tempéra-
tures ci-dessous :
TYPE SL
Réf. de
l'ensemble
d'expédition
Température de
du fusible
déclenchement
439085 (25)
74 °C (165 °F)
439086 (25)
100 °C (212 °F)
439087 (25)
138 °C (280 °F)
439088 (25)
182 °C (360 °F)
439089 (25)
232 °C (450 °F)
TYPE A-PC
Réf. de l'ensemble
d'expédition
Température de
du fusible
déclenchement
439227 (10)
74 °C (165 °F)
439228 (10)
100 °C (212 °F)
439229 (10)
138 °C (280 °F)
439230 (10)
182 °C (360 °F)
439231 (10)
232 °C (450 °F)
439232 (25)
260 °C (500 °F)
TYPE SL
000170
THERMOMÈTRE ENREGISTREUR DE
TEMPÉRATURE MAXIMUM
Le thermomètre enregistreur de température maximum
(réf. 15240) peut être utilisé pour indiquer la température normale
la plus élevée de la zone protégée. Une fois cette température
déterminée, le fusible adéquat peut être sélectionné. D'autres
méthodes pour déterminer les températures maximales peuvent
être utilisées.
PACK TUYAU/PASSE-FIL
Le pack tuyau/passe-fil (réf. 418511) comprend un tuyau en
caoutchouc de 61 cm (24") et deux passe-fils. Ce pack est
requis lorsque le tuyau de gaz propulseur est tiré en dehors du
déclenchement régulé AUTOMAN, de l'actionneur régulé, et/ou
des ensembles de caisson de réservoir.
UL EX3470
ULC EX3470
RÉV. 11
PAGE 3-11
À utiliser
avec des
températures
Couleur
maximales de
du fusible
38 °C (100 °F)
Noir
66 °C (150 °F)
Blanc
107 °C (225 °F)
Bleu
143 °C (290 °F)
Rouge
182 °C (360 °F)
Vert
À utiliser avec
des températures
maximales de
38 °C (100 °F)
66 °C (150 °F)
107 °C (225 °F)
143 °C (290 °F)
182 °C (360 °F)
204 °C (400 °F)
TYPE A-PC
000171
FIGURE 3-33
