SECTION 7 – PROCÉDURES DE RECHARGE ET DE RÉINITIALISATION
UL EX3470
ULC EX3470
PAGE 7-2
RÉV. 11
1er sept. 2014
RECHARGE (suite)
ATTENTION
6.
Ne rincez pas les tuyaux seulement avec de l'eau ou avec
un autre matériau non-homologué car cela pourrait entraîner
la corrosion interne et un dysfonctionnement éventuel du
déversement.
La tuyauterie doit être rincée pour enlever tout résidu d'agent
chimique liquide. Pour préparer le système pour le rinçage :
a. Versez l'intégralité d'une bouteille de 32 oz de concentré
de rinçage ANSUL (réf. 79656) dans un réservoir d'agent
R-102 vide. Utilisez une bouteille entière pour les deux
tailles de réservoir, 1,5 ou 3 gallons.
b. Remplissez environ la moitié du réservoir d'eau chaude
propre. Agitez le réservoir pendant quelques secondes,
puis ajoutez de l'eau chaude pour remplir le réservoir
jusqu'à environ 25 mm (1") du bas de l'ouverture de
remplissage.
c. Installez l'ensemble adaptateur/tuyau et serrez.

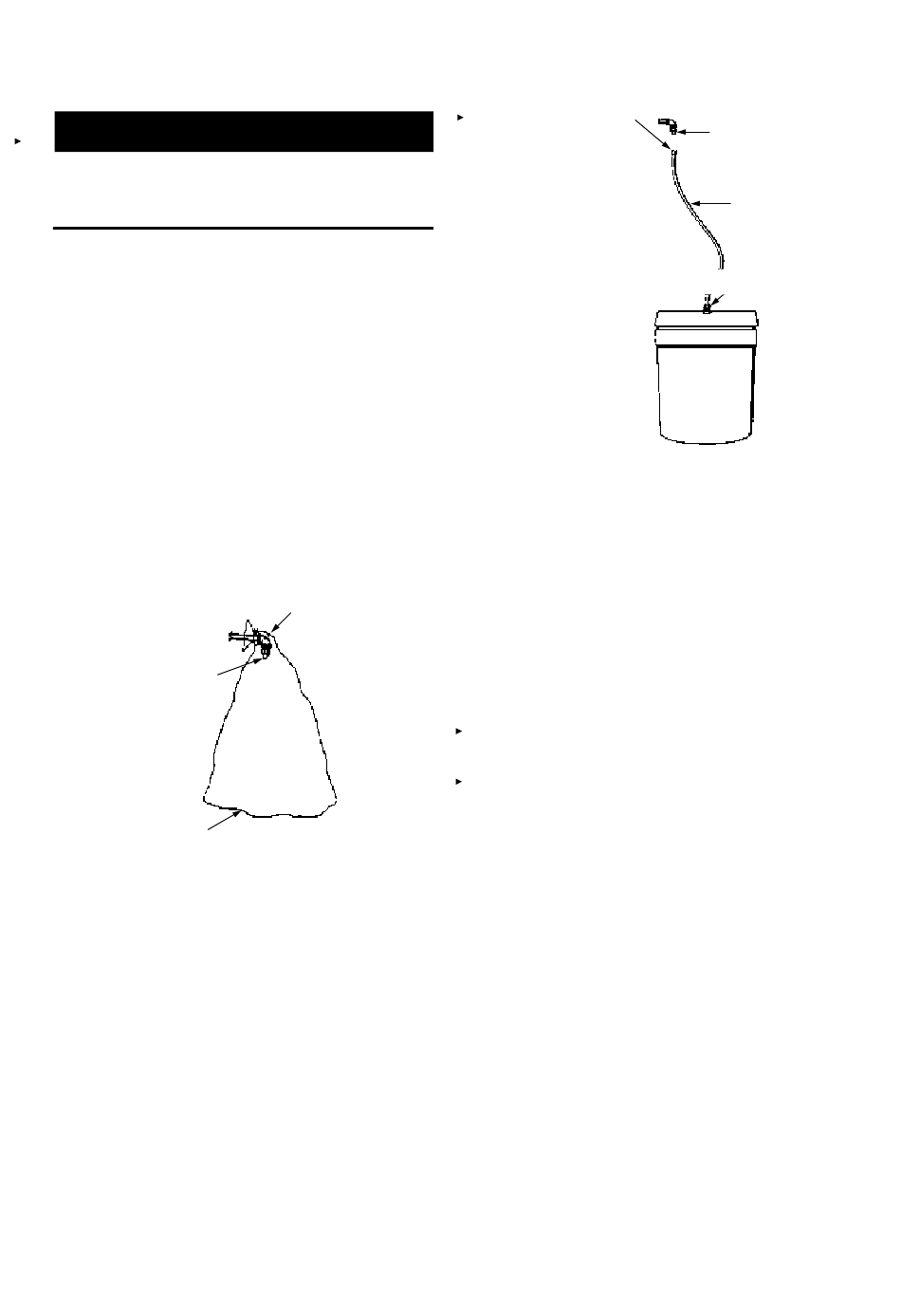

7. Pour effectuer le rinçage, attachez des sacs plastiques
solides à chaque buse (voir figure 7-2) ou retirez l'extrémité
et le filtre de chaque buse et raccordez un tuyau en plastique.
Voir figure 7-3.
Si vous utilisez des sacs en plastique, attachez-les et passez
à l'étape 9.
Si vous utilisez un tuyau en plastique, passez à l'étape 8.
RACCORD
DE LA BUSE
SAC EN PLASTIQUE
SOLIDE
TROUS D'ÉVENT
FIGURE 7-2
001739
Manuel R-102 d'extinction incendie pour restaurants
EMBOUT DE LA BUSE
RACCORD À COMPRESSION/
RACCORD FILETÉ
8. Si vous utilisez l'option de la tuyauterie en plastique, utilisez
un tuyau en plastique avec un D.E. de 13 mm (
épaisseur de paroi ne dépassant pas 1,5 mm (0,062"), et
assurez-vous qu'il peut résister à la pression d'au moins
6,2 bar (90 psi) expulsée pendant les procédures de rinçage
et de purge.
Vous devez également utiliser un récipient sur lequel vous
pouvez fixer la tuyauterie comme un seau en plastique de
cinq gallons avec un couvercle.
Pour préparer la tuyauterie en plastique :
a. Coupez autant de tronçons de tuyau que nécessaire,
suffisamment longs pour atteindre le réservoir depuis
chaque sortie de buse.
b. Faites glisser un tronçon du tuyau en plastique de
1
13 mm (
/
") sur la nervure de l'embout de la buse et
2
fixez-le avec un collier de serrage réglable de 13 mm
1
(
/
"). Voir figure 7-4.
2
c. Percez le nombre de trous nécessaires dans le couvercle
du seau, assez grands pour y insérer les raccords
NPT, et percez un trou supplémentaire qui peut être utilisé
pour la ventilation.
d. Fixez le raccord à compression/les raccords filetés
le couvercle du seau, en utilisant écrous
7-4.
CORPS DE LA BUSE
TUYAU EN
PLASTIQUE
À HAUTE
PRESSION
1
/
" NPT
2
FIGURE 7-3
001740
1
/
") et une
2
1
/
"
2
1
/
" sur
2
1
/
". Voir figure
2
