SECTION 3 – COMPOSANTES DU SYSTÈME
UL EX3470
ULC EX3470
PAGE 3-12
RÉV. 11

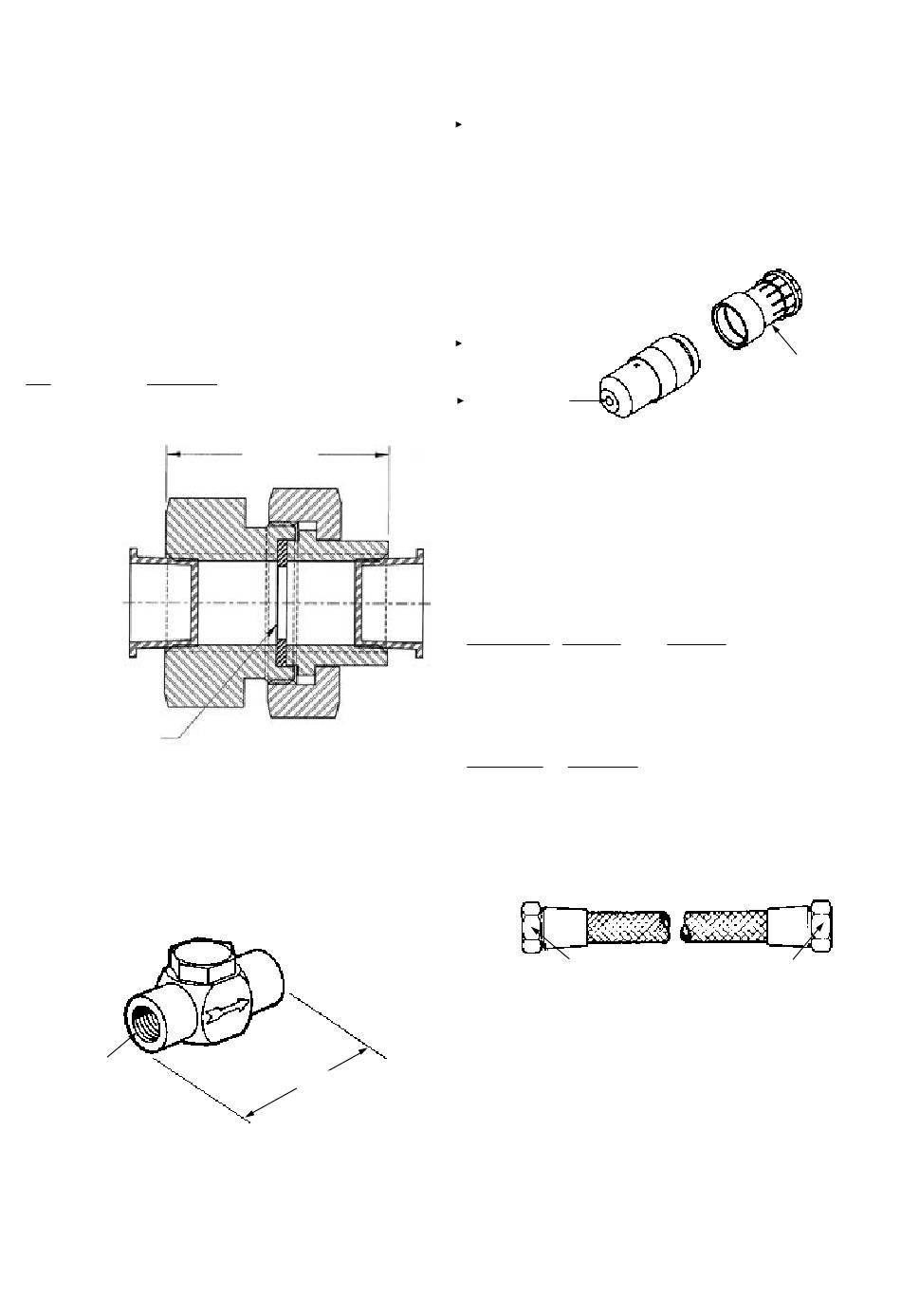

ENSEMBLE DE DISQUE DE RUPTURE EN LIGNE
(SYSTÈMES AVEC COLLECTEUR UNIQUEMENT)
L'ensemble de disque de rupture en ligne est requis pour empê-
cher le siphonnage de l'agent dans le haut du tuyau lors des
variations de température extrêmes. En plus d'éviter l'effet de
siphonnage, l'ensemble de disque de rupture en ligne empêche
qu'un ou plusieurs disques individuels situé(s) dans l'adaptateur
du réservoir ne se rompe. L'ensemble comprend un corps en
acier inoxydable qui abrite le disque de rupture. Lors de l'utili-
sation de cet ensemble dans un système avec connecteur, il est
nécessaire de modifier (retirer) le disque de rupture situé dans
tous les adaptateurs de réservoir R-102 du système. L'ensemble
de disque de rupture en ligne doit être monté au plus proche de la
sortie du réservoir. Après la décharge du système, l'ensemble doit
être démonté et un nouveau disque de rupture doit être installé.
Réf.
Description
416970
Ensemble de disque de rupture en ligne
417911
Disque de rupture (paquet de 10)
LE CÔTÉ ROUGE DU
DISQUE DE RUPTURE
DOIT ÊTRE FACE
À L'ADAPTATEUR
(RÉF. 417707)
CLAPET ANTI-RETOUR
1
Le clapet anti-retour
/
" (réf. 25627) bloque l'écoulement du
4
gaz de déclenchement de l'actionneur qui a été déclenché aux
actionneurs qui ne l'ont pas été. Cela empêche que le gaz de
déclenchement ne s'échappe d'un actionneur ouvert dont la
cartouche a pu être retirée.
CLAPET ANTI-RETOUR (RÉF. 25627)
6 mm
1
(
/
" NPT)
4
1er sept. 2014
39 mm
(1,54")
FIGURE 3-34
1
/
"
4
51 mm
(2")
FIGURE 3-35
Manuel R-102 d'extinction incendie pour restaurants
DISPOSITIF D'ORIENTATION DES BUSES
Le dispositif d'orientation des buses, réf. 439877, est conçu
pour vous aider à bien orienter chaque buse au point adéquat.
Le dispositif se fixe sur la buse et émet un petit rayon laser qui
se reflète sur la surface visée. La buse peut ensuite être pivotée
pour pointer en direction d'un point prédéterminé puis serrée pour
conserver cet angle. L'adaptateur du dispositif d'orientation se
fixe sur la buse. L'ensemble d'expédition comprend le dispositif
de visée et l'adaptateur.
DISPOSITIF
D'ORIENTATION
DES BUSES
(RÉF. 551265)
TUYAU D'ACTIONNEMENT EN ACIER
INOXYDABLE TRESSÉ
Le tuyau flexible d'actionnement en acier inoxydable est utilisé
pour relier les tés de compression de la canalisation de déclen-
chement entre chaque actionneur pneumatique. Le tuyau a le
même filetage que les raccords, 7 /16-20. Le tuyau d'actionne-
ment permet une certaine flexibilité entre l'AUTOMAN et chaque
actionneur régulé.
Réf. du tuyau Longueur
31809
406 mm (16")
32335
508 mm (20")
32336
610 mm (24")
430815
1067 mm (42") 7 /16-20 femelle x
Réf. raccord
Description
008383
31810
Coude mâle (7 /16-20 x
31811
Té mâle (7 /16-20 x 7 /16-20 x
415371
Té (7 /16-20 x
32338
Raccord droit mâle (7 /16-20 x
25627
Clapet anti-retour
7 /16-20
KIT TUYAU DE DISTRIBUTION D'AGENT
ET CÂBLE DE RETENUE
Le kit tuyau de distribution d'agent et câble de retenue (réf. 435982)
comprend une tuyau de distribution d'agent de 1,5 m (5 pi) de
long, un câble de retenue de 0,9 m (3 pi) de long et le matériel de
montage du câble de retenue. Le tuyau de distribution d'agent
peut être utilisé avec des appareils de cuisson avec des supports
000899
roulants que l'on trouve dans les cuisines commerciales. Le tuyau
permet de déplacer l'appareil pour le nettoyer sans débrancher
aucun tuyau de décharge du système d'extinction d'incendie.
Remarque : L'utilisation du tuyau de distribution d'agent n'est
autorisée qu'avec les systèmes d'extinction d'incendie pour
restaurants à agent chimique liquide ANSUL listés UL.
ADAPTATEUR
(RÉF. 439876)
FIGURE 3-36
Raccords
7 /16-20 x 7 /16-20 femelles
7 /16-20 x 7 /16-20 femelles
7 /16-20 x 7 /16-20 femelles
1
/
" NPT mâle
4
1
/
" NPT)
4
1
/
" NPT)
4
1
1
/
" mâle NPT x
/
" femelle NPT)
8
8
1
/
" NPT)
4
1
/
"
4
7 /16-20
FIGURE 3-37
006520
000433
