SECTION 5 – INSTRUCTIONS D'INSTALLATION
UL EX3470
ULC EX3470
PAGE 5-26
RÉV. 11
INSTALLATION DU DÉCLENCHEUR MANUEL À DISTANCE OU DE LA VANNE
DE GAZ MÉCANIQUE AVEC UN CONDUIT FLEXIBLE (Suite)
Raccordement du conduit flexible à des poulies de
coin, des tés poulies ou des raccords union (Suite)

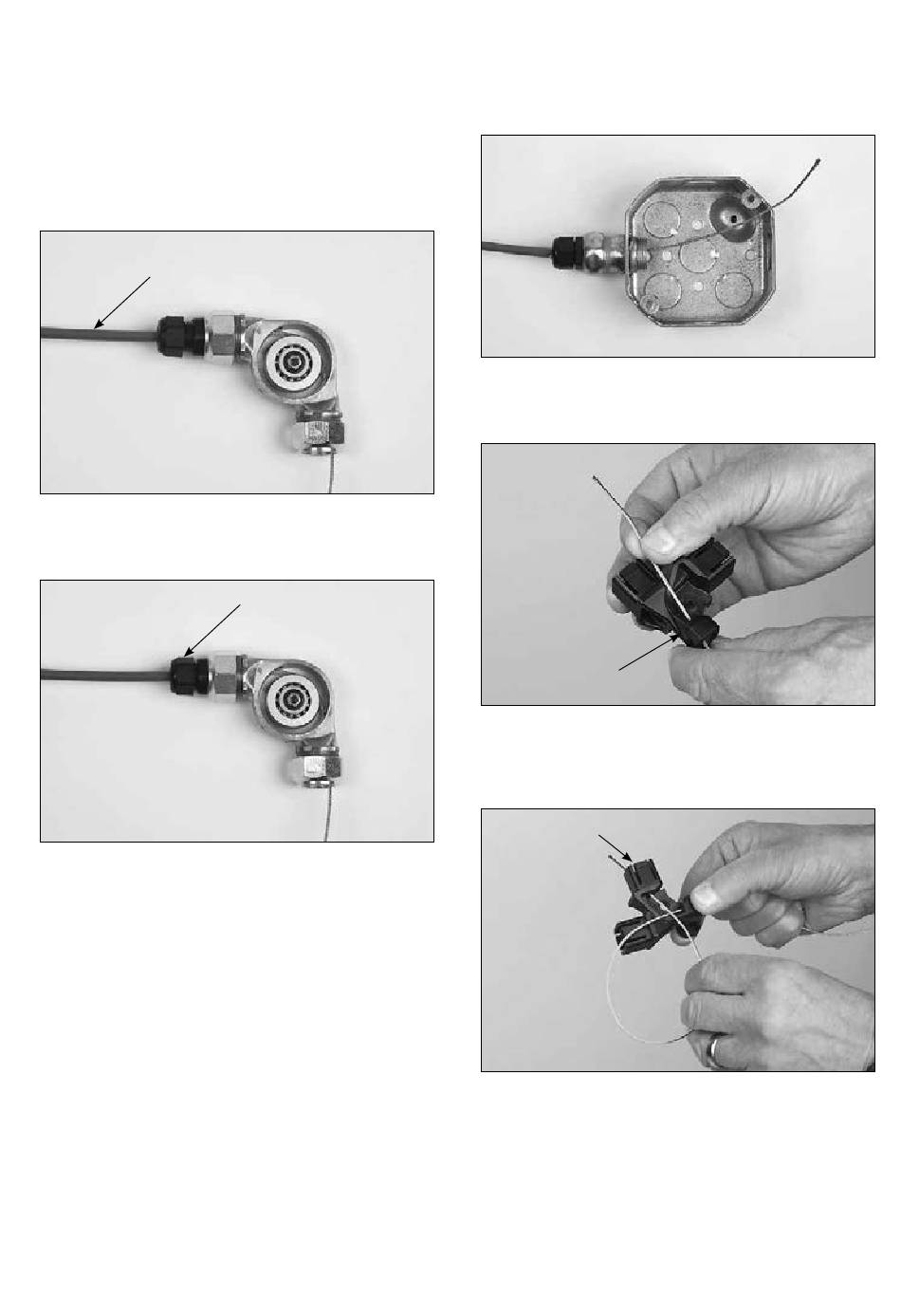

7. Faites passer le conduit flexible dans le raccord de retenue
jusqu'à ce qu'il soit à une distance d'environ 1,6 mm (
du bas de la douille du conduit flexible. Voir figure 5-68.
FAITES GLISSER LE CONDUIT
FLEXIBLE À ENVIRON 1,6 mm
1
(
/
") DU FOND DE LA DOUILLE
16
DU CONDUIT FLEXIBLE
8. Serrez l'écrou du raccord de retenue sur le raccord de
retenue. Voir figure 5-69.
9. Réalisez les mêmes procédures à l'autre extrémité du
raccord du conduit comme décrit dans les étapes 1 à 8
ci-dessus.
Montage du bloc
Remarque : Pour les installations qui ne
requièrent pas de bloc en T, reportez-vous à la
page 5-34 pour obtenir des instructions.
1. Le conduit flexible et le câble métallique doivent être raccor-
dés à la boîte de jonction électrique comme décrit dans le
paragraphe « Raccordement du conduit flexible au déclen-
chement AUTOMAN, à une boîte de jonction électrique, ou à
une vanne de gaz mécanique ». Voir figure 5-70.
Remarque : Pour la boîte de jonction électrique de 38 mm
1
(1
/
") de profondeur, le roulement doit être installé dans la
2
partie peu profonde du bloc.
Pour la boîte de jonction électrique de 54 mm (2
profondeur, le roulement doit être installé dans la partie
profonde du bloc.
1er sept. 2014
FIGURE 5-68
SERREZ L'ÉCROU
DU RACCORD
DE RETENUE
FIGURE 5-69
Manuel R-102 d'extinction incendie pour restaurants
1
/
")
16
2. Enfilez le câble métallique dans la petite extrémité du bloc
dans la zone du roulement. Voir figure 5-71.
008001
PETITE EXTRÉMITÉ
3. Tirez le surplus, faites une boucle et insérez le câble dans
l'ouverture la plus grande dans la zone du roulement. Voir
figure 5-72.
POUSSEZ LE CÂBLE
MÉTALLIQUE DANS
LA PLUS GRANDE
OUVERTURE
008002
1
/
") de
8
DU BLOC
FIGURE 5-70
008003
FIGURE 5-71
008004
FIGURE 5-72
008005
