SECTION 5 – INSTRUCTIONS D'INSTALLATION
UL EX3470
ULC EX3470
PAGE 5-24
RÉV. 11
INSTALLATION DU DÉCLENCHEUR MANUEL À DISTANCE OU DE LA VANNE
DE GAZ MÉCANIQUE AVEC UN CONDUIT FLEXIBLE (Suite)
Raccordement du conduit flexible au déclenchement
AUTOMAN, à une boîte de jonction électrique,
ou à une vanne de gaz mécanique (Suite)

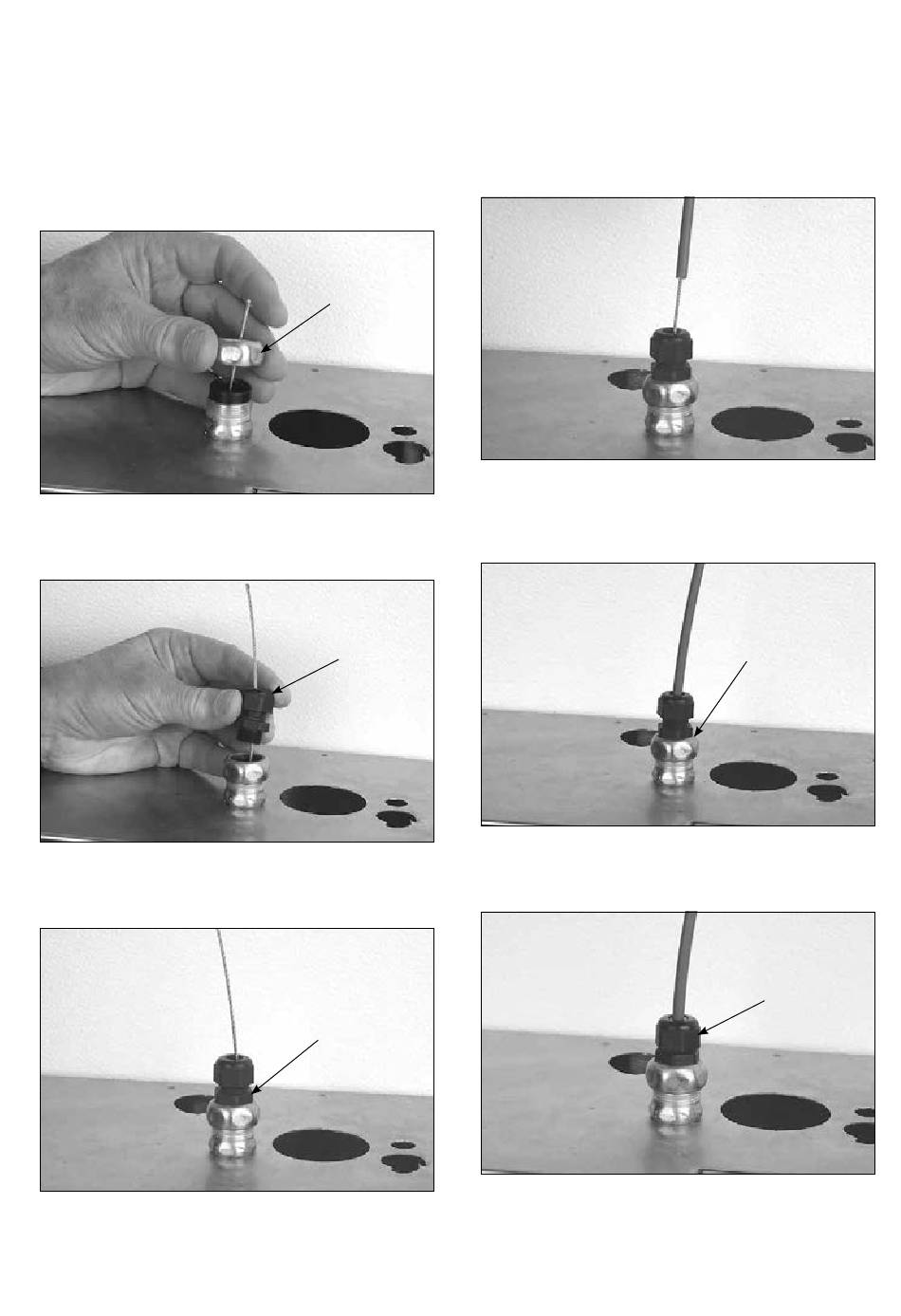

5. Serrez l'écrou sur le raccord et bloquez la position de la
douille du conduit flexible. Voir figure 5-56.
6. Desserrez l'écrou sur le raccord de retenue et enfilez le câble
dans ce raccord. Voir figure 5-57.
7. Serrez le corps du raccord de retenue au raccord du conduit.
Voir figure 5-58.
1er sept. 2014
SERREZ L'ÉCROU
DU RACCORD
POUR VERROUIL-
LER LA DOUILLE
DU CONDUIT
FLEXIBLE
FIGURE 5-56
DESSERREZ
L'ÉCROU
FIGURE 5-57
SERREZ LE RACCORD
DE RETENUE DANS
LE RACCORD
DU CONDUIT
FIGURE 5-58
Manuel R-102 d'extinction incendie pour restaurants
8. Enfilez le câble métallique dans le conduit flexible. Voir figure
5-59. (Si une épissure est nécessaire dans le conduit flexible,
reportez-vous aux « Instructions pour épisser l'installation ».)
9. Faites passer le conduit flexible dans le raccord de retenue
007989
jusqu'à ce qu'il soit à une distance d'environ 1,6 mm (
du bas de la douille du conduit flexible. Voir figure 5-60.
007990
10. Serrez l'écrou du raccord de retenue sur le raccord de
retenue. Voir figure 5-61.
007991
FIGURE 5-59
007992
1
/
")
16
ARRÊTEZ LE
CONDUIT FLEXIBLE
À ENVIRON 1,6 mm
1
(
/
") DU BAS DE LA
16
DOUILLE INTERNE
FIGURE 5-60
007993
SERREZ
L'ÉCROU SUR
LE RACCORD
DE RETENUE
FIGURE 5-61
007994
