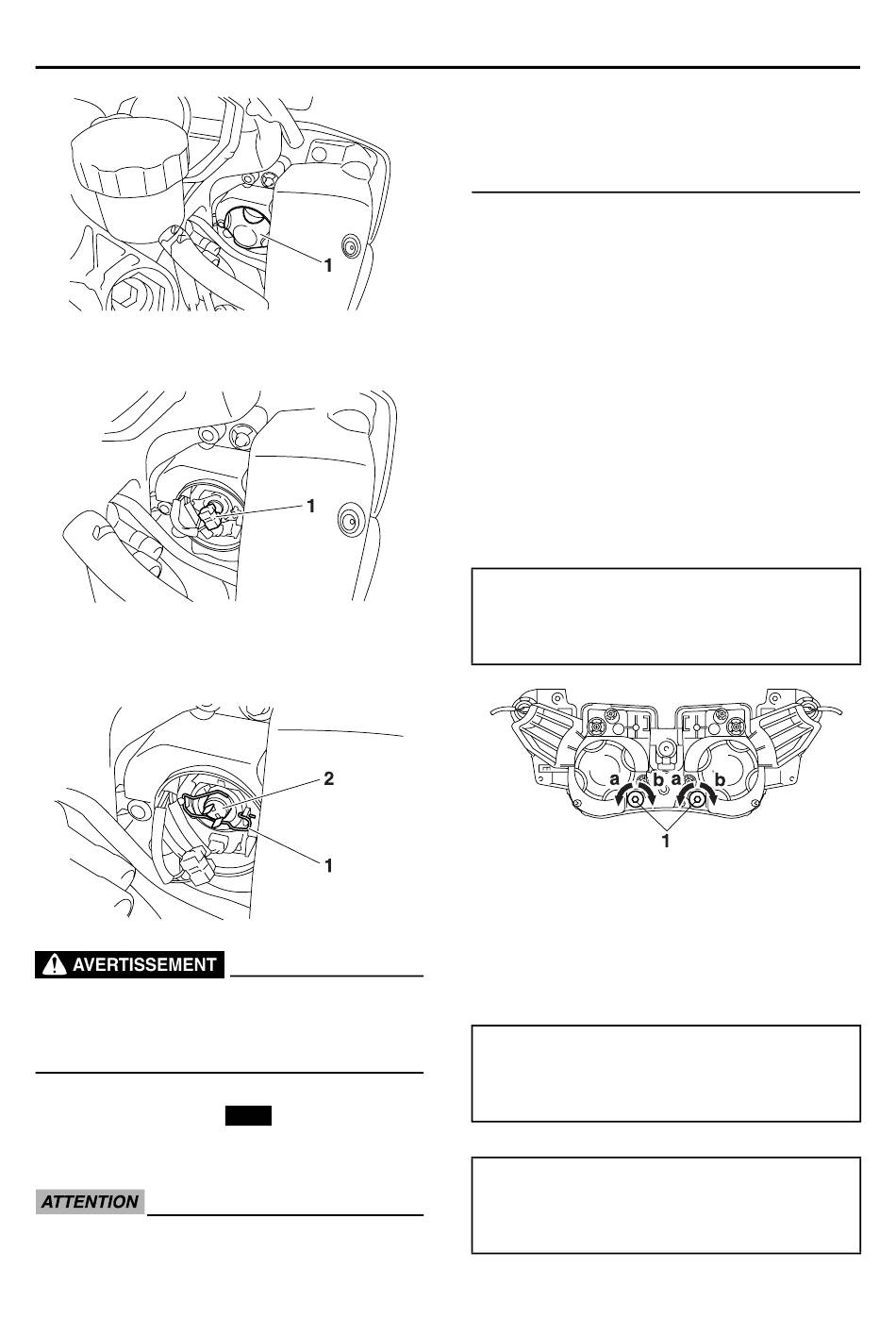

2. Débrancher:
• Coupleur de phare "1"
3. Déposer:
• Porte-ampoule de phare "1"
• Ampoule de phare "2"
FWA13320
Une ampoule de phare allumée chauffe considé-
rablement. Il faut donc éviter de la toucher
avant qu'elle n'ait refroidi et la tenir à l'écart de
tout produit inflammable.
4. Reposer:
• Ampoule de phare
Fixer l'ampoule de phare neuve avec le porte-
ampoule de phare.
FCA13690
Eviter de toucher la partie en verre de l'ampoule
de phare afin de ne pas la tacher d'huile. En
New
ENTRETIENS PERIODIQUES
effet, cela réduirait la transparence du verre, la
vie de l'ampoule et le flux lumineux. Si
l'ampoule de phare est sale, la nettoyer soigneu-
sement à l'aide d'un chiffon imbibé d'alcool ou
de diluant pour peinture.
5. Reposer:
• Ampoule de phare
6. Reposer:
• Porte-ampoule de phare
7. Brancher:
• Coupleur de phare
8. Reposer:
• Protection d'ampoule de phare
FAS21810

REGLAGE DES FAISCEAUX DE PHARE

Procéder comme suit pour les deux phares.
1. Régler:
• Faisceau de phare (vertical)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner la vis de réglage "1" dans le sens "a"
ou "b".
Sens "a"
Le faisceau de phare monte.
Sens "b"
Le faisceau de phare descend.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Régler:
• Faisceau de phare (horizontal)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le bouton de réglage "2" dans le sens
"a" ou "b".
Phare gauche
Sens "a"
Le faisceau de phare se dirige vers la droite.
Sens "b"
Le faisceau de phare se dirige vers la gauche.
Phare droit
Sens "a"
Le faisceau de phare se dirige vers la gauche.
Sens "b"
Le faisceau de phare se dirige vers la droite.
