FAS14B1049

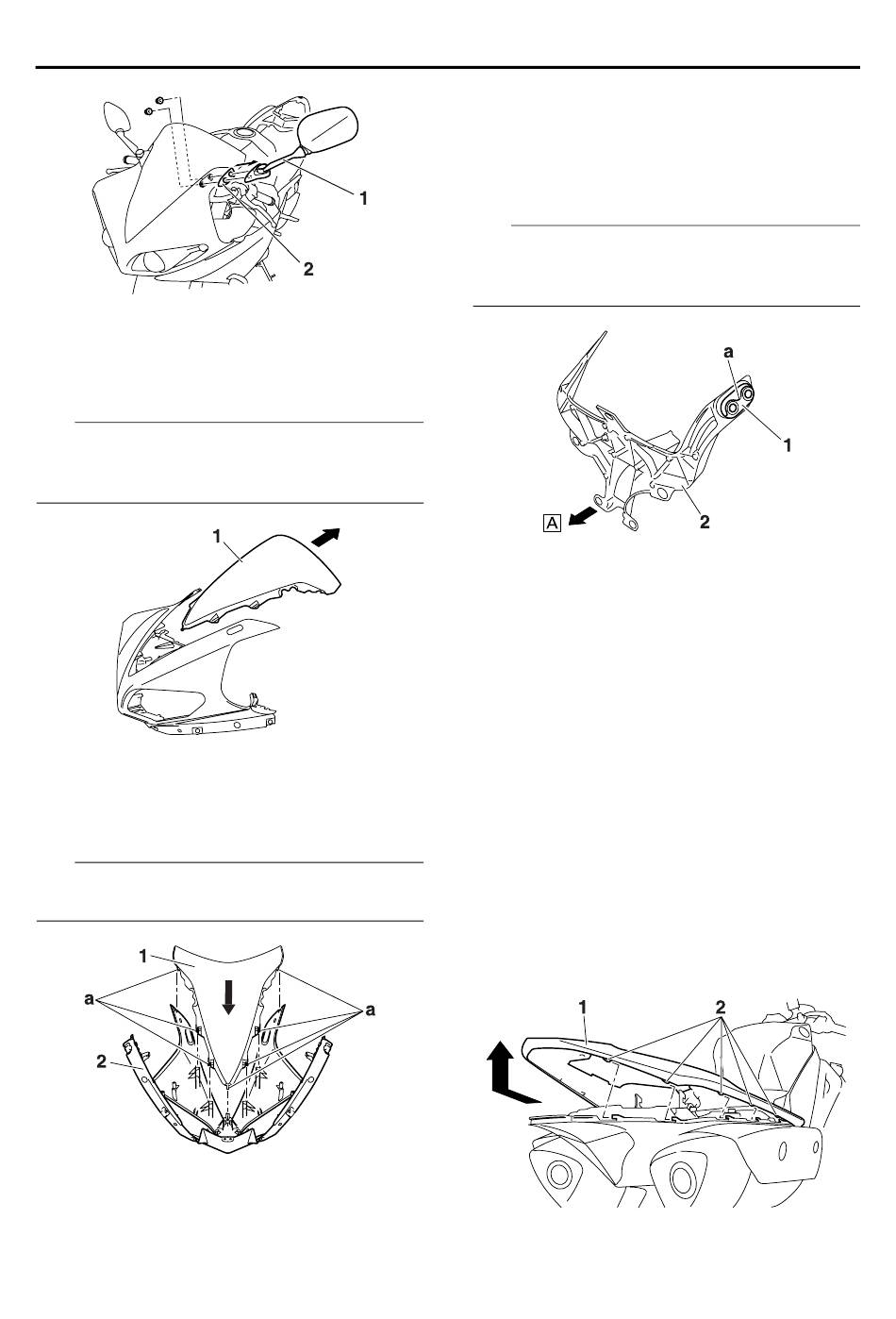

DEPOSE DU PARE-BRISE

1. Déposer:
• Pare-brise "1"
N.B.
• Faire glisser le pare-brise vers l'arrière et le reti-
rer du carénage avant.
• Retirer le rétroviseur puis déposer le pare-brise.
FAS14B1050

POSE DU PARE-BRISE

1. Reposer:
• Pare-brise "1"
N.B.
Insérer les languettes du pare-brise "a" dans les
récepteurs du carénage avant "2".
FAS14B1051
POSE DES PLAQUES DE FIXATION DU
RETROVISEUR
1. Reposer:
• Plaque de fixation de rétroviseur "1"
(vers le support du compteur "2")
N.B.
Orienter la partie concave de la plaque de fixation
du rétroviseur "a" vers le haut et la poser sur le sup-
port du compteur.
A. Côté avant
FAS14B1001

DEPOSE DU CACHE ARRIERE SUPERIEUR

1. Déposer:
• Selle du pilote
Se reporter à "PARTIE CYCLE" au 4-1.
• Selle du passager
Se reporter à "PARTIE CYCLE" au 4-1.
2. Déposer:
• Cache arrière supérieur "1"
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer la vis du cache arrière supérieur.
b. Déposer les rivets démontables du cache arrière
supérieur.
c. Faire glisser le cache arrière supérieur vers
l'arrière, retirer les languettes "2" du cache
arrière supérieur à partir des languettes du
cache arrière inférieur, puis soulever légère-
ment le cache.
d. Faire glisser le cache arrière supérieur vers
l'avant puis le retirer.
4-15
PARTIE CYCLE
