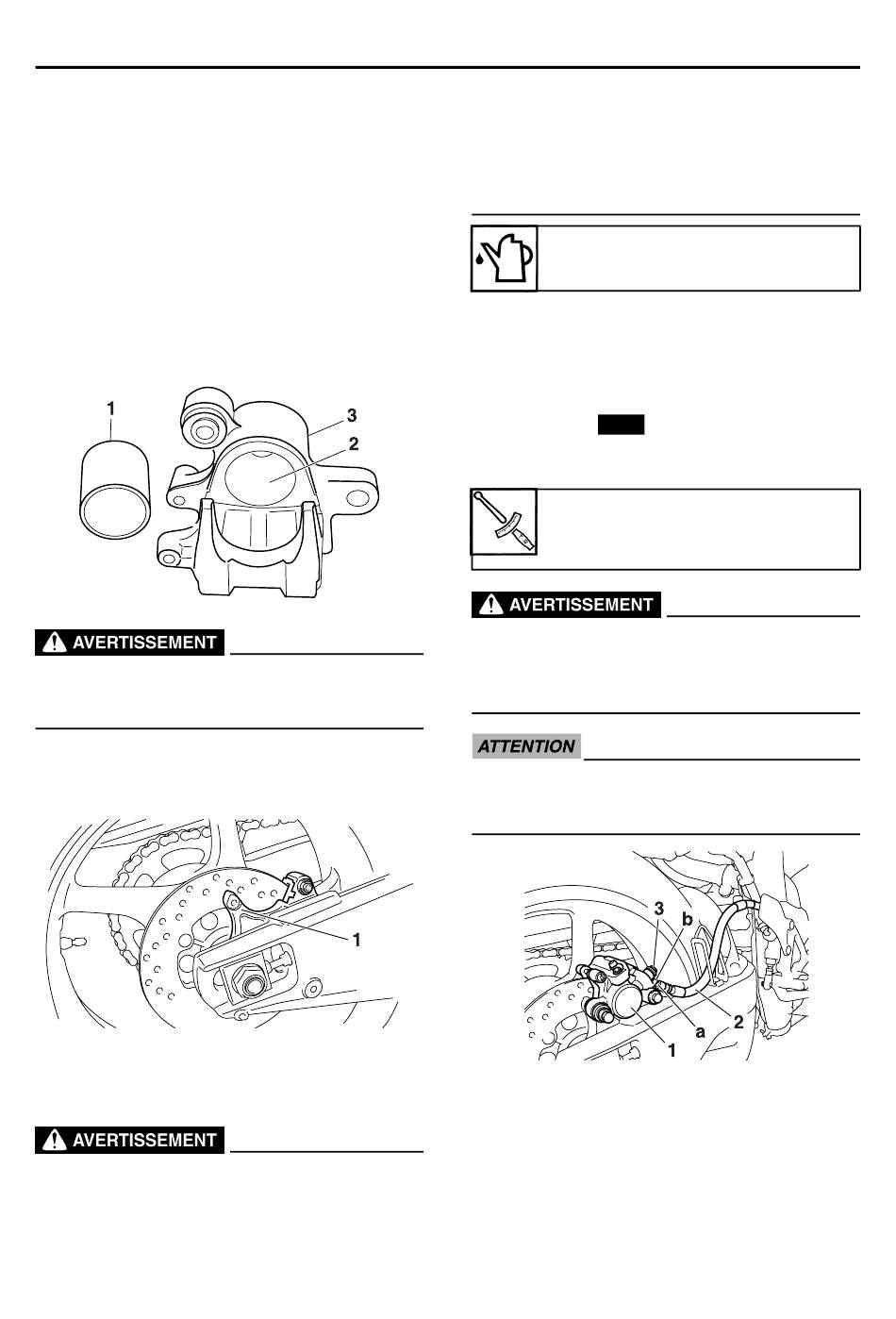

1. Vérifier:
• Piston d'étrier de frein "1"
Rouille/rayures/usure → Remplacer le piston
d'étrier de frein.
• Cylindre d'étrier de frein "2"
Rayures/usure → Remplacer l'étrier de frein
équipé.
• Corps d'étrier de frein "3"
Fissures/détérioration → Remplacer l'étrier
de frein équipé.
• Passages d'alimentation en liquide de frein
(corps de l'étrier de frein)
Obstruction → Nettoyer à l'air comprimé.
FWA14B1005
Remplacer le joint de piston d'étrier et le joint
cache-poussière de piston d'étrier de frein lors
de chaque démontage d'un étrier de frein.
2. Vérifier:
• Support d'étrier de frein "1"
Fissures/détérioration → Remplacer.
FAS22650
MONTAGE DE L'ETRIER DE FREIN
ARRIERE
FWA14B1006
• Avant la pose, nettoyer et graisser toutes les
pièces constitutives internes du frein à l'aide
de liquide de frein propre ou neuf.
• Ne pas utiliser de dissolvants, car ceux-ci ris-
quent de faire gonfler les joints de piston et de
les déformer.
• Remplacer le joint de piston d'étrier et le joint
cache-poussière de piston d'étrier de frein lors
de chaque démontage d'un étrier de frein.
Liquide recommandé
DOT 4
FAS22670

REPOSE DE L'ETRIER DE FREIN ARRIERE

1. Reposer:
• Etrier de frein "1"
(provisoirement)
• Rondelles
• Durite de frein "2"
• Vis de raccord "3"
Vis de raccord de durite de frein
arrière
30 Nm (3,0 m·kgf, 22 ft·lbf)
FWA13530
Un acheminement adéquat de la durite de frein
est indispensable pour assurer un fonctionne-
ment en toute sécurité du véhicule. Se reporter à
"CHEMINEMENT DES CABLES" au 2-51.
FCA14170
Lors de la pose de la durite de frein sur l'étrier
"1", veiller à ce que le tuyau de frein "a" touche
la saillie "b" de l'étrier de frein.
2. Déposer:
• Etrier de frein
3. Reposer:
• Plaquettes de frein
(avec les cales de plaquette de frein)
• Ressort de plaquette de frein
• Goupille de plaquette de frein
• Bouchon fileté
• Etrier de frein
4-51
FREIN ARRIERE
