Bras Oscillant - Yamaha YZF-R1 2009 Manuel D'atelier

FAS23330

BRAS OSCILLANT

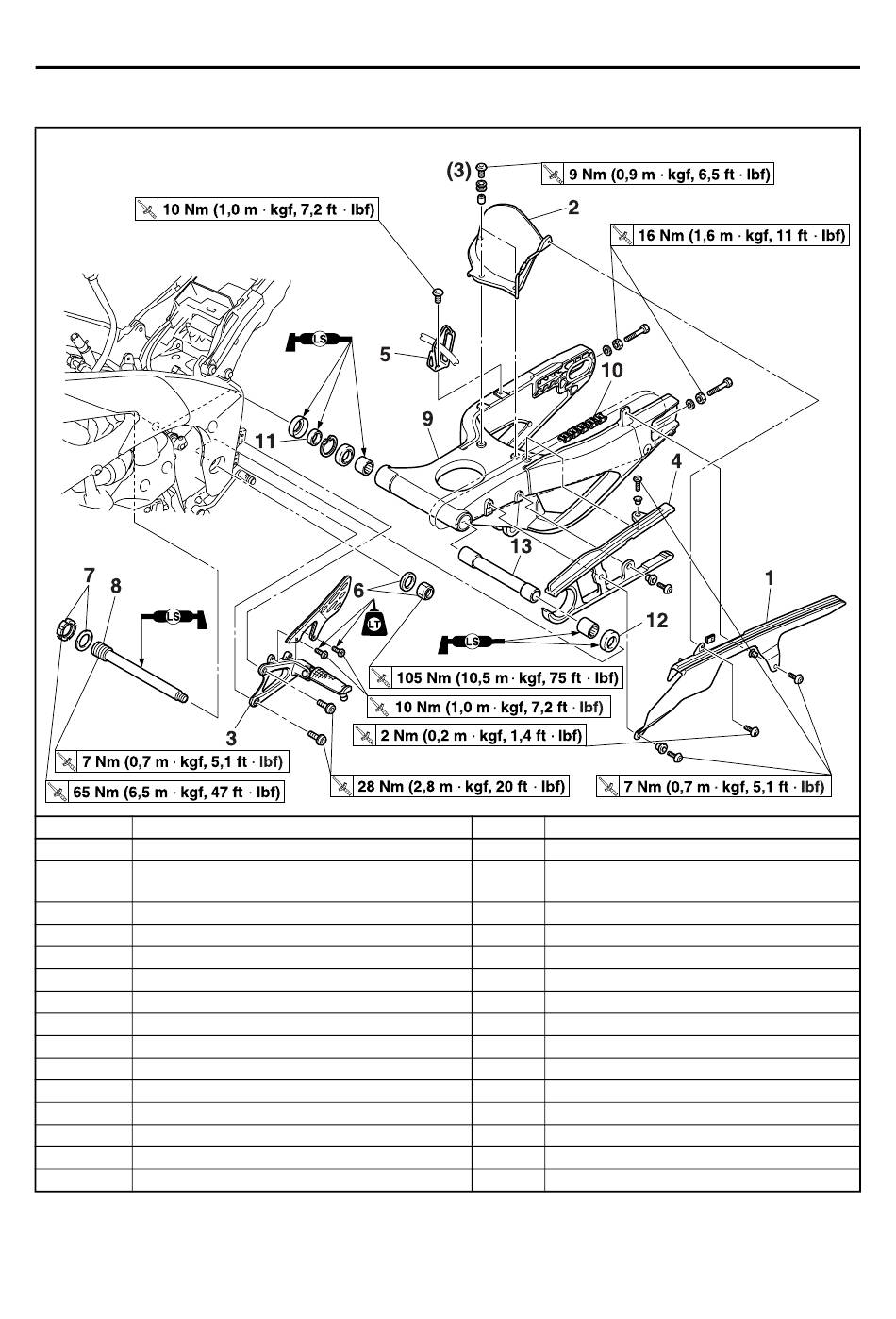

Dépose du bras oscillant
Ordre
Roue arrière
Combiné ressort-amortisseur arrière
1 Protection de chaîne de transmission
2 Garde-boue arrière
3 Repose-pied gauche
4 Patin de chaîne de transmission
5 Support de durite de frein
6 Ecrou d'axe de pivot/rondelle
7 Ecrou crénelé d'axe de pivot/rondelle
8 Axe de pivot
9 Bras oscillant
10 Chaîne de transmission
11 Entretoise épaulée
12 Cache antipoussière
13 Entretoise
Travail/pièces à déposer Qté
Se reporter à "ROUE ARRIERE" au 4-24.
Se reporter à "COMBINE RESSORT-AMOR-
TISSEUR ARRIERE" au 4-75.
1
1
1
1
1
1/1
1/1
1
1
1
1
1
1
4-79
BRAS OSCILLANT
Remarques
