FAS23410
DEPOSE DE LA CHAINE DE TRANSMIS-
SION
1. Placer le véhicule sur une surface de niveau.
FWA13120
Caler solidement le véhicule pour qu'il ne puisse
pas se renverser.
N.B.
Surélever la roue arrière en plaçant le véhicule sur
un support adéquat.
2. Déposer:
• Chaîne de transmission
N.B.
Couper la chaîne de transmission à l'aide de l'outil
à couper et à riveter.
Outil à couper et à riveter pour
chaîne de transmission
90890-01550
YM-01550
FAS14B1012
VERIFICATION DE LA CHAINE DE TRANS-
MISSION

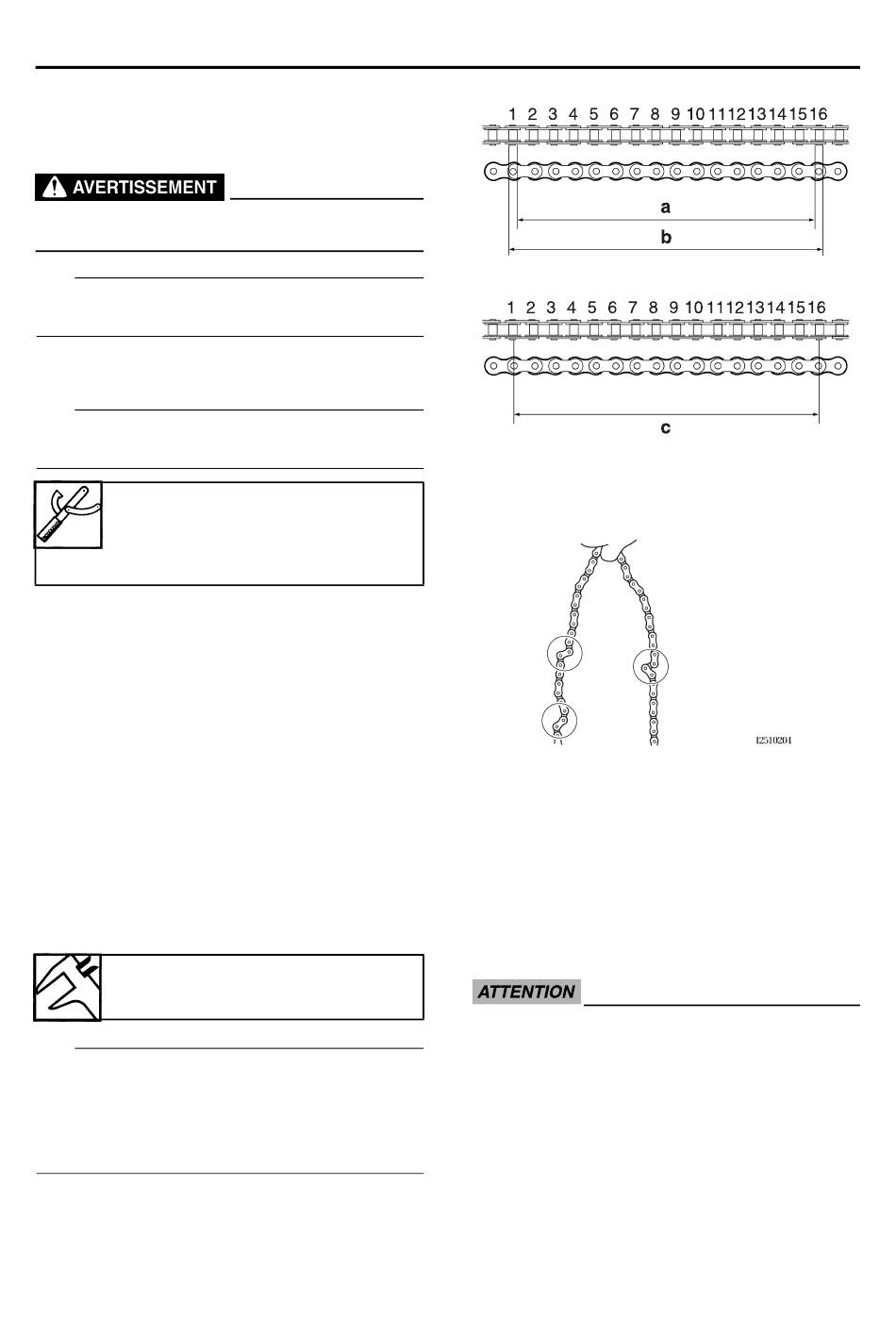

1. Mesurer:
• Mesurer la distance entre les 15 maillons du
côté intérieur "a" et du côté extérieur "b" du
rouleau et calculer la distance séparant les
centres des goupilles.
• Distance "c" entre les centres des goupilles =
(Distance intérieure "a" + Distance extérieure
"b")/2
• Longueur de 15 maillons "c" de la chaîne de
transmission
En dehors de la limite prescrite → Remplacer
en une seule opération la chaîne de transmis-
sion et les pignons menants avant et arrière.
Longueur limite de 15 maillons
239,3 mm (9,42 in)
N.B.
• Tout en mesurant la longueur des 15 maillons,
tirer sur la chaîne de transmission afin d'accroître
sa tension.
• Effectuer cette mesure en deux ou trois endroits
de la chaîne.
TRANSMISSION PAR CHAINE
2. Vérifier:
• Chaîne de transmission
Raideur → Nettoyer et lubrifier ou remplacer.
3. Nettoyer:
• Chaîne de transmission
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Nettoyer la chaîne de transmission à l'aide d'un
chiffon propre.
b. Placer la chaîne de transmission dans du pétrole
et éliminer toute saleté résiduelle.
c. Sortir la chaîne de transmission du pétrole et la
sécher entièrement.
FCA14B1010
• De petits joints toriques en caoutchouc "1"
sont montés entre les flasques des maillons de
la chaîne de transmission. Ne jamais nettoyer
la chaîne de transmission à la vapeur, à l'eau
ou à l'air sous haute pression, à l'essence, dans
certains dissolvants, et ne pas se servir d'une
brosse à poils drus. Un nettoyage sous des jets
à pression élevée peut faire pénétrer des sale-
tés ou de l'eau entre les éléments de la chaîne
de transmission et un nettoyage dans certains
dissolvants risque d'endommager les joints
4-85
