2. Vérifier:
• Résistance d'enroulement secondaire
En dehors de la limite prescrite → Remplacer.
Résistance d'enroulement secon-
daire
8,50–11,50 kΩ
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

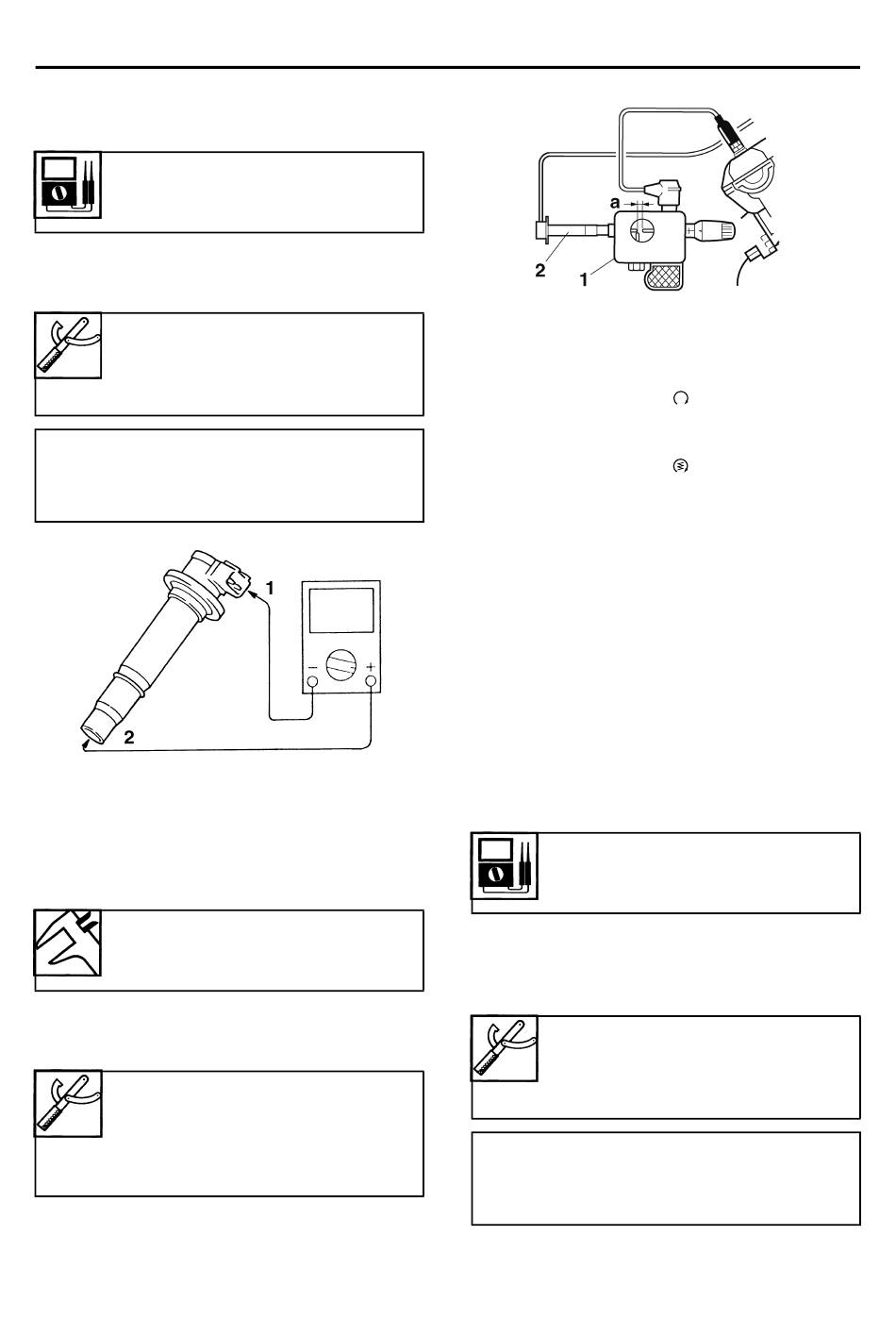

a. Brancher le multimètre (Ω × 1 k) sur la bobine
d'allumage, comme indiqué sur le schéma.
Multimètre
90890-03112
Multimètre analogique
YU-03112-C
• Pointe négative du multimètre
Rouge/noir "1"
• Pointe positive du multimètre
Borne de la bougie "2"
b. Mesurer la résistance de l'enroulement secon-
daire.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Vérifier:
• Longueur d'étincelle d'allumage
En dehors de la limite prescrite → Remplacer.
Longueur d'étincelle d'allumage
minimum
6,0 mm (0,24 in)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Brancher le testeur d'allumage "1" comme
indiqué.
Testeur d'allumage
90890-06754
Testeur d'allumage Opama pet-
4000
YM-34487
COMPOSANTS ELECTRIQUES
2. Bobine d'allumage
b. Mettre le contacteur à clé sur "ON" et le coupe-
circuit du moteur sur "
c. Mesurer la longueur d'étincelle d'allumage "a".
d. Faire tourner le moteur en appuyant sur le con-
tacteur du démarreur " "et augmenter pro-
gressivement la longueur d'étincelle jusqu'à ce
qu'un raté se produise.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS28120
VERIFICATION DU CAPTEUR DE POSI-
TION DE VILEBREQUIN
1. Débrancher:
• Coupleur de capteur de position de vilebre-
quin
(du faisceau de fils)
2. Vérifier:
• Résistance de capteur de position de vilebre-
quin
En dehors de la limite prescrite → Remplacer
le capteur de position de vilebrequin.
Résistance de capteur de position
de vilebrequin
248–372 Ω à 20 °C (68 °F)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Brancher le multimètre (Ω × 100) sur le cou-
pleur de capteur de position de vilebrequin,
comme indiqué.
Multimètre
90890-03112
Multimètre analogique
YU-03112-C
• Pointe positive du multimètre
Gris "1"
• Pointe négative du multimètre
Noir "2"
8-131
".
