N.B.
Après avoir remplacé le guide de soupape, surfacer
le siège de soupape.
Extracteur de guide de soupape
(ø4,5)
90890-04116
Extracteur de guide de soupape (4,5
mm)
YM-04116
Extracteur de guide de soupape
(ø5)
90890-04097
Extracteur de guide de soupape (5,0
mm)
YM-04097
Outil de repose de guide de soupape
(ø4,5)
90890-04117
Outil de repose de guide de soupape
(4,5 mm)
YM-04117
Outil de repose de guide de soupape
(ø5)
90890-04098
Outil de repose de guide de soupape
(5,0 mm)
YM-04098
Alésoir de guide de soupape (ø4,5)
90890-04118
Alésoir de guide de soupape (4,5
mm)
YM-04118
Alésoir de guide de soupape (ø5)
90890-04099
Alésoir de guide de soupape (5,0
mm)
YM-04099
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

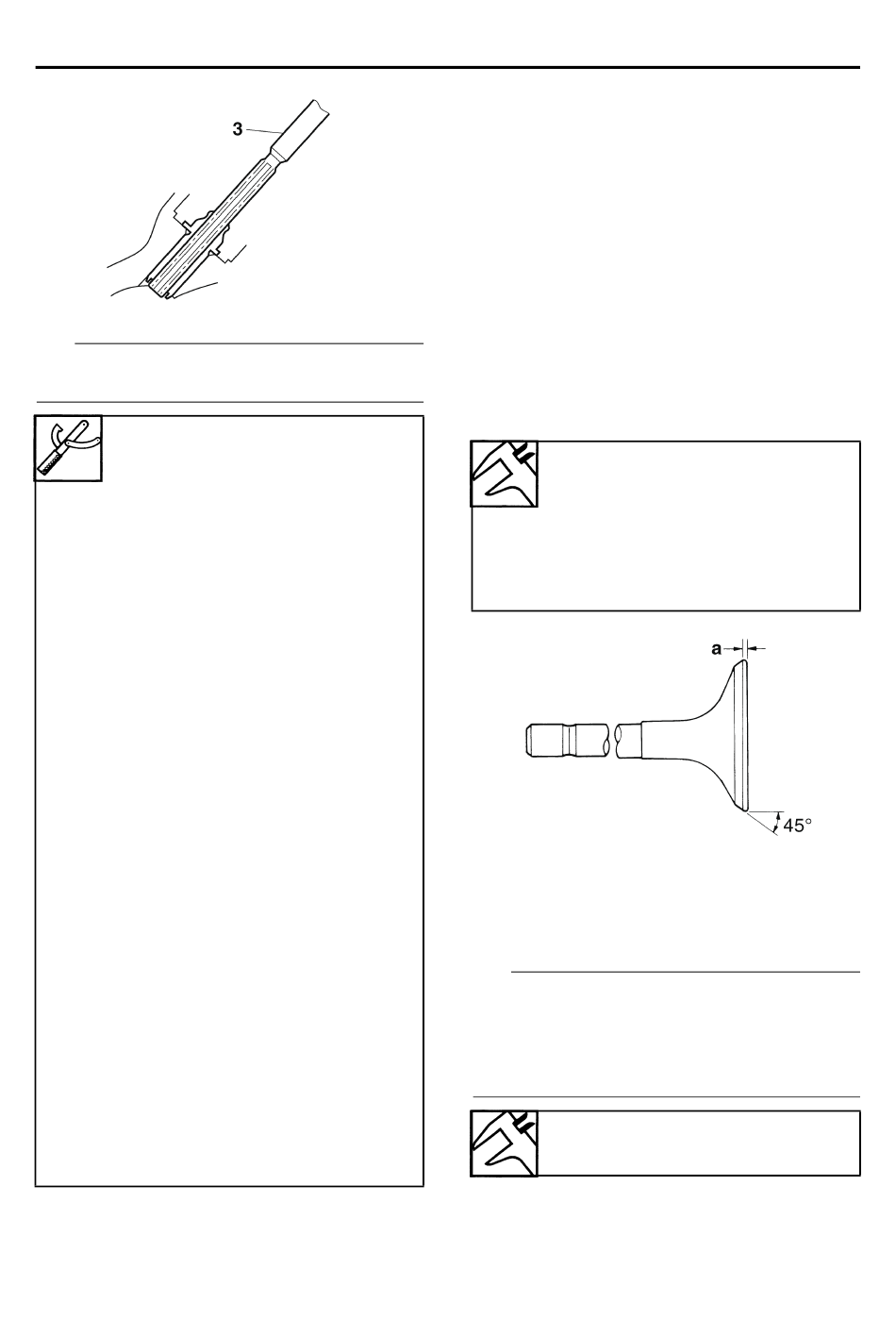

SOUPAPES ET RESSORTS DE SOUPAPE
3. Eliminer:
• Dépôts de calamine
4. Vérifier:
• Portée de soupape
• Embout de queue de soupape
5. Mesurer:
• Epaisseur de rebord de soupape "a"
6. Mesurer:
• Faux-rond de queue de soupape
N.B.
• En cas de repose d'une soupape neuve, toujours
remplacer également le guide de soupape.
• Veiller à toujours remplacer la bague d'étanchéité
lors de la dépose ou du remplacement d'une sou-
pape.
5-32
(de la portée de soupape et du siège de sou-
pape)
Piqûres/usure → Rectifier la portée de sou-
pape.
En forme de champignon ou au diamètre
supérieur au reste de la queue de soupape →
Remplacer la soupape.
En dehors de la limite prescrite → Remplacer
la soupape.
Epaisseur de rebord de soupape
Epaisseur D de rebord de soupape
(admission)
1,35–1,75 mm (0,0532–0,0689 in)
Epaisseur D de rebord de soupape
(échappement)
0,50–0,90 mm (0,0197–0,0354 in)
En dehors de la limite prescrite → Remplacer
la soupape.
Faux-rond de queue de soupape
0,010 mm (0,0004 in)
