5. Reposer:
• Boîtier de filtre à air
Se reporter à "BOITIER DE FILTRE A AIR"
au 7-6.
• Réservoir de carburant
Se reporter à "RESERVOIR DE CARBU-
RANT" au 7-1.
6. Vérifier:
• Synchronisation des boîtiers d'injection
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mettre le moteur en marche, le faire chauffer
pendant quelques minutes, puis le laisser tour-
ner au régime de ralenti prescrit.
Régime de ralenti
1150–1250 r/min
b. Vérifier la dépression.
La différence de dépression entre
les boîtiers d'injection ne peut
dépasser 1,33 kPa (10 mm Hg).
N.B.
Seul le n° 2 est réglé à une valeur supérieure de 1,6
kPa (12 mmHg, 0,49 inHg).
En dehors de la limite prescrite → Régler la
synchronisation de boîtier d'injection.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

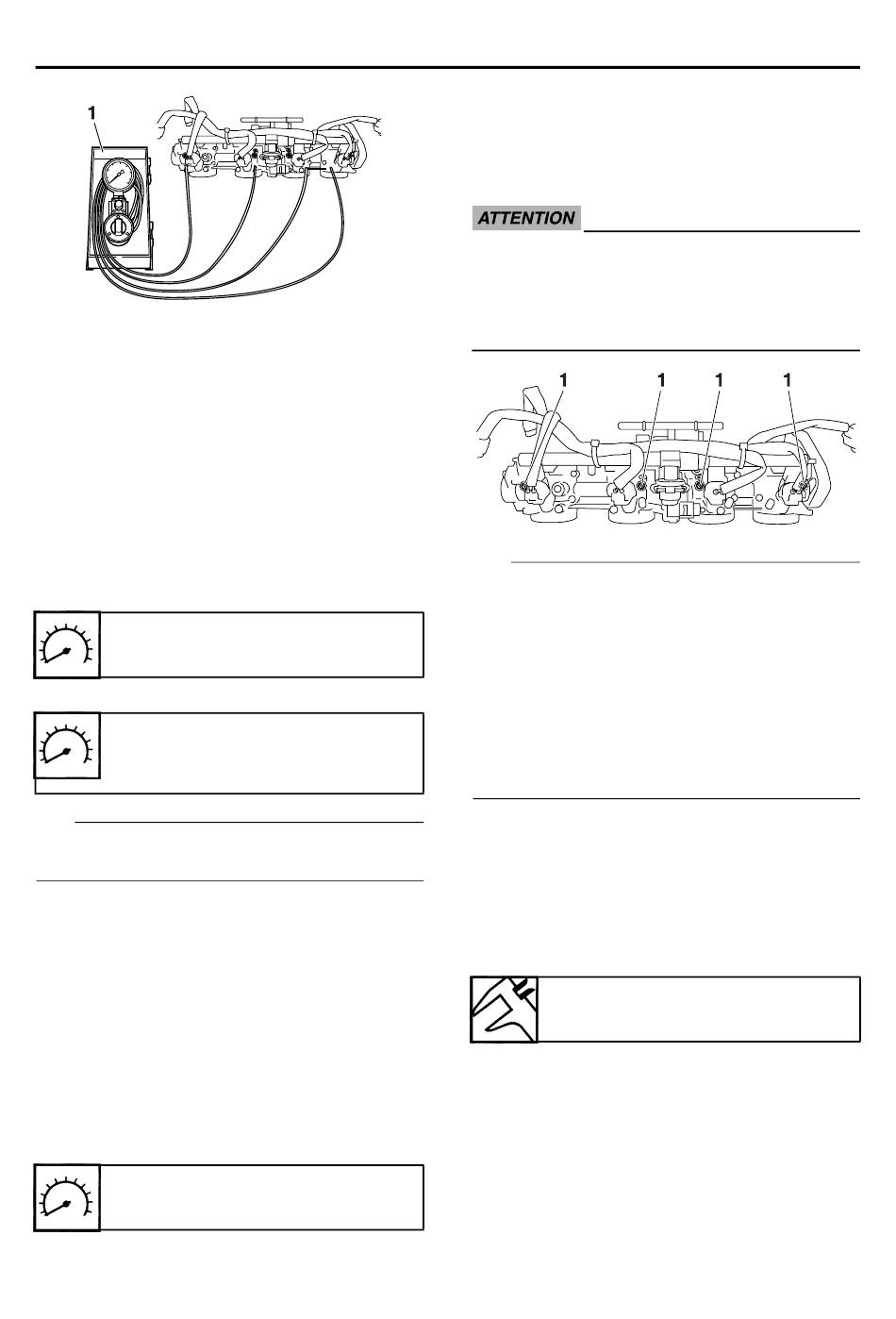

Réglage de la synchronisation du boîtier d'injec-
tion
1. Régler:
• Synchronisation des boîtiers d'injection
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mettre le moteur en marche, le faire chauffer
pendant quelques minutes, puis le laisser tour-
ner au régime de ralenti prescrit.
Régime de ralenti
1150–1250 r/min
ENTRETIENS PERIODIQUES
b. En utilisant comme référence le boîtier d'injec-
tion muni de la vis d'air de dérivation "1" avec
un repère blanc, ajuster les autres boîtiers
d'injection en tournant leurs vis d'air de dériva-
tion vers l'intérieur ou l'extérieur.
FCA14B1039
Ne pas tourner la vis d'air de dérivation du boî-
tier d'injection de référence.
Le moteur pourrait tourner au ralenti avec des
à-coups, et les boîtiers d'injection pourraient ne
pas fonctionner correctement.
N.B.
• Après chaque étape, emballer le moteur deux à
trois fois pendant moins d'une seconde, puis
revérifier la synchronisation.
• Si une vis d'air de dérivation a été retirée, net-
toyer ou remplacer les boîtiers d'injection.
• La différence de dépression entre les boîtiers
d'injection ne peut dépasser 1,33 kPa (10 mm
Hg).
• Régler uniquement le #2 à une valeur supérieure
de 1,6 kPa (12 mmHg, 0,49 inHg).
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Couper le moteur et déposer l'appareillage de
mesure.
3. Régler:
• Jeu de câble des gaz
Se reporter à "REGLAGE DU JEU DE
CABLE DES GAZ" au 3-35.
Jeu de câble des gaz
3,0–5,0 mm (0,12–0,20 in)
4. Reposer:
• Réservoir de carburant
• Cache latéral de réservoir de carburant
Se reporter à "RESERVOIR DE CARBU-
RANT" au 7-1.
• Selle du pilote
Se reporter à "PARTIE CYCLE" au 4-1.
3-10
