e. Serrer les vis de bielle.
Se reporter à "REPOSE DE LA BIELLE ET
DU PISTON" au 5-82.
f. Déposer la bielle et les coussinets de tête de
bielle.

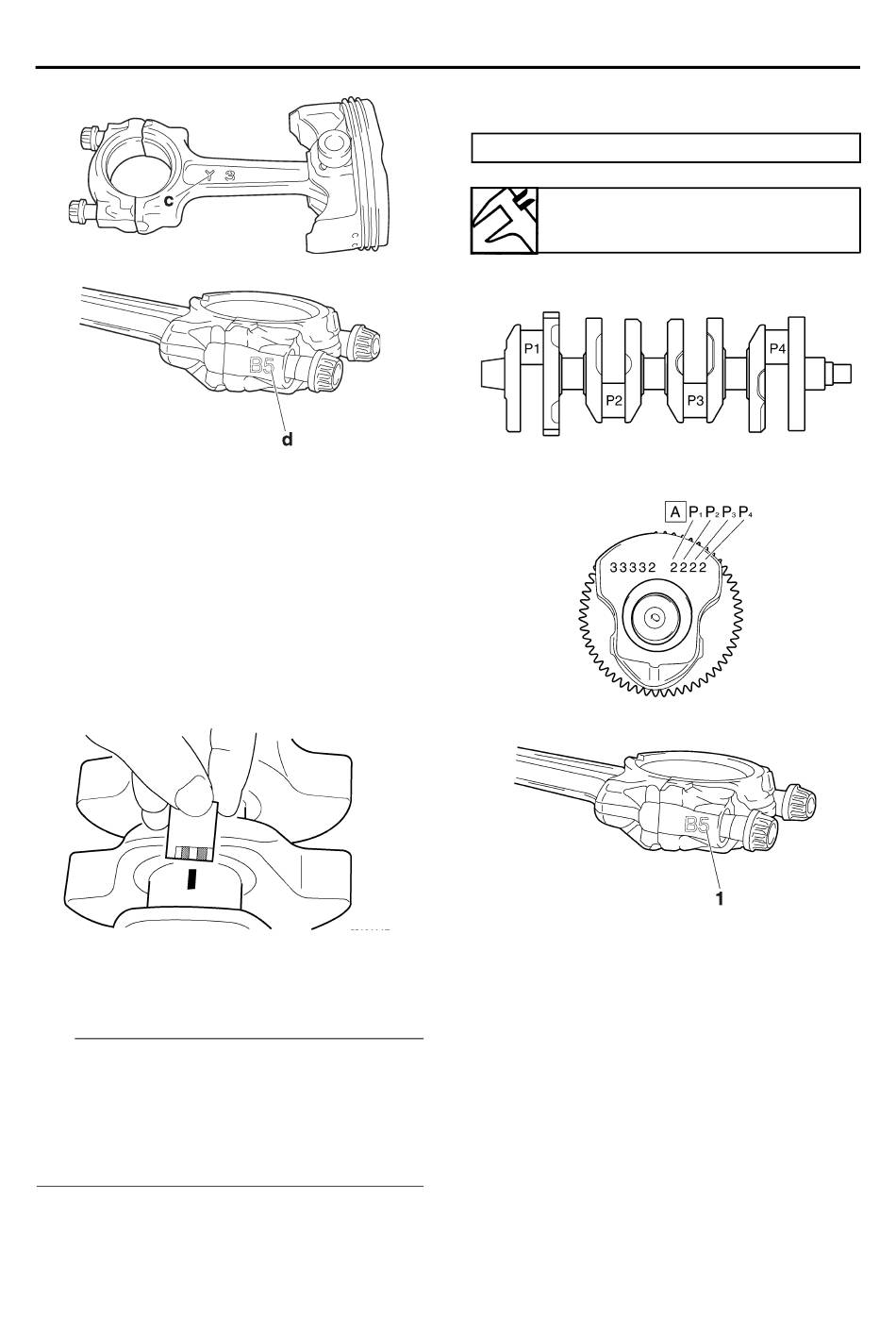

g. Mesurer la largeur du plastigage® comprimé
sur le maneton de bielle.
Si le jeu entre maneton de bielle et coussinet de
tête de bielle dépasse la limite prescrite, sélec-
tionner des coussinets de tête de bielle de rem-
placement.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Sélectionner:
• Coussinets de tête de bielle (P1–P4)
N.B.
• Les chiffres "A" poinçonnés dans la masse de
vilebrequin et les chiffres "1" poinçonnés sur les
bielles servent à déterminer les tailles de coussi-
nets de tête de bielle de remplacement.
• "P1"–"P4" correspondent aux coussinets illustrés
sur le schéma de vilebrequin.
Par exemple, si les numéros de la bielle "P
de la masse de vilebrequin "P
" et
1
" sont respective-
1
5-82
BIELLES ET PISTONS
ment "5" et "2", la taille de coussinet pour "P
équivaut à:
"P " (bielle) - "P " (vilebrequin) = 5 - 2 = 3 (brun)
1 1
Code de couleur de coussinet
1.Bleu 2.Noir 3.Brun 4.Vert
FAS26190

REPOSE DE LA BIELLE ET DU PISTON

L'étape suivante s'applique à chacune des bielles et
chacun des pistons.
1. Reposer:
• Bague extensible du segment racleur d'huile
"1"
• Rail inférieur du segment racleur d'huile "2"
• Rail supérieur de segment racleur d'huile "3"
• Segment d'étanchéité "4"
• Segment de feu "5"
(dans le piston)
"
