Mesure du jeu piston-alésage

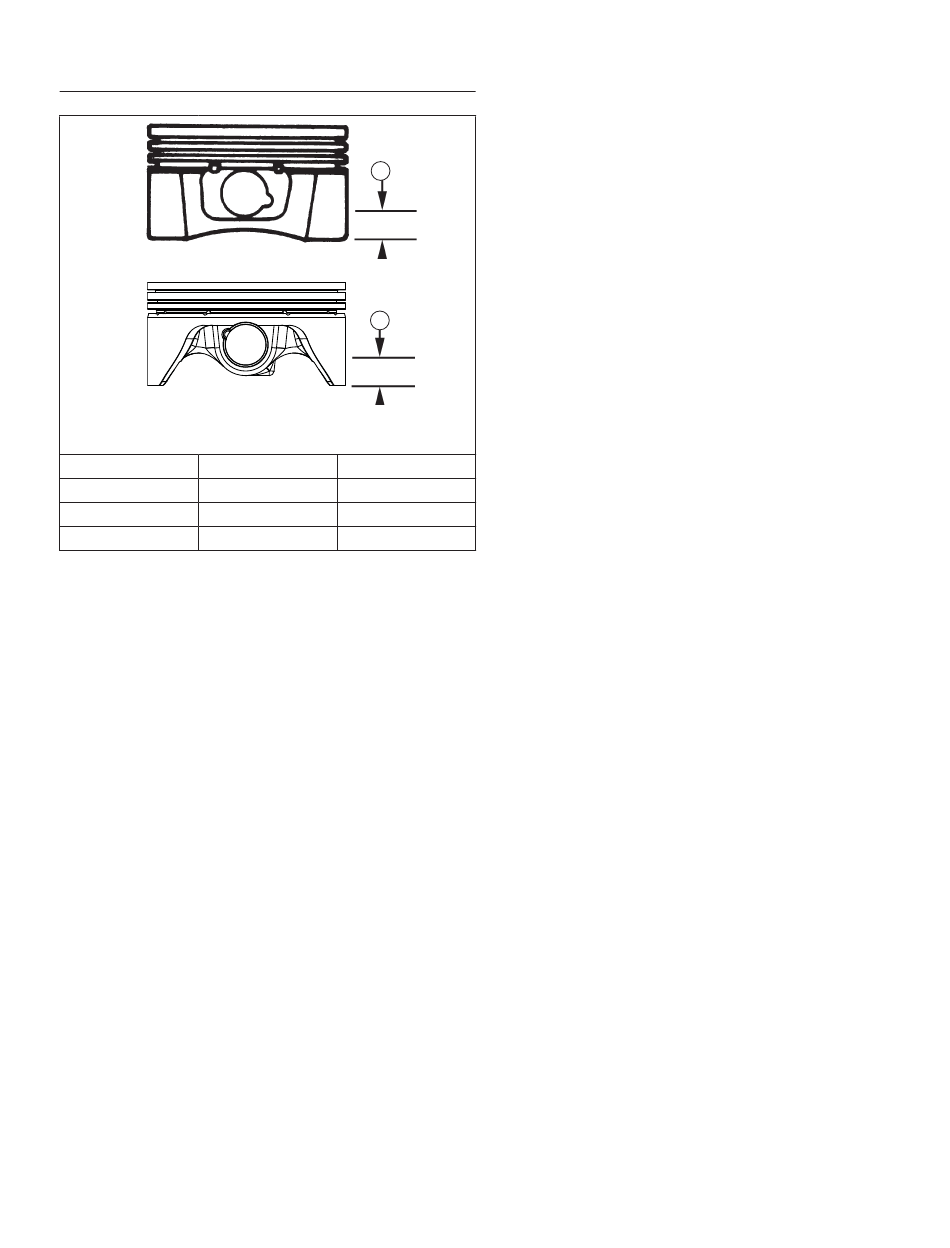

Détails du piston
Type A
Type B
Modèle
Dimension A
ECH630-ECH680
6 mm (0,2362 po.)
ECH730-ECH749
6 mm (0,2362 po.)
CH26/CH735/CH745 6 mm (0,2362 po.)
REMARQUE : N'utilisez pas une jauge d'épaisseur pour
mesurer le jeu entre le piston et l'alésage. Les
mesures ne seraient pas correctes. N'utilisez
qu'un micromètre.
Avant d'installer le piston dans le cylindre, le jeu doit être
vérifi é avec précision. Cette étape est souvent oubliée, mais
si les jeux ne sont pas dans les limites recommandées, une
défaillance du moteur peut se produire.
Procédez comme suit pour mesurer de manière précise le jeu
entre le piston et l'alésage :
1.
Utilisez un micromètre et mesurez le diamètre du piston
à l'emplacement indiqué au-dessus du bas de la jupe du
piston et perpendiculairement à l'axe du piston.
2.
Utilisez un micromètre d'intérieur, un calibre télescopique
ou un calibre pour mesurer l'alésage du cylindre. Mesurez
à environ 63,5 mm (2,5 po) sous le haut de l'alésage
perpendiculairement à l'axe du piston.
3.
Le jeu piston-alésage correspond à la diff érence entre le
diamètre de l'alésage et le diamètre du piston (étape
2 moins étape 1).
24 690 18 Rév. G
A
B
Dimension B
13 mm (0,5118 po)
6 mm (0,2362 po.)
6 mm (0,2362 po.)
KohlerEngines.com
Démontage/Contrôle et révision
161
