Démontage/Contrôle et révision

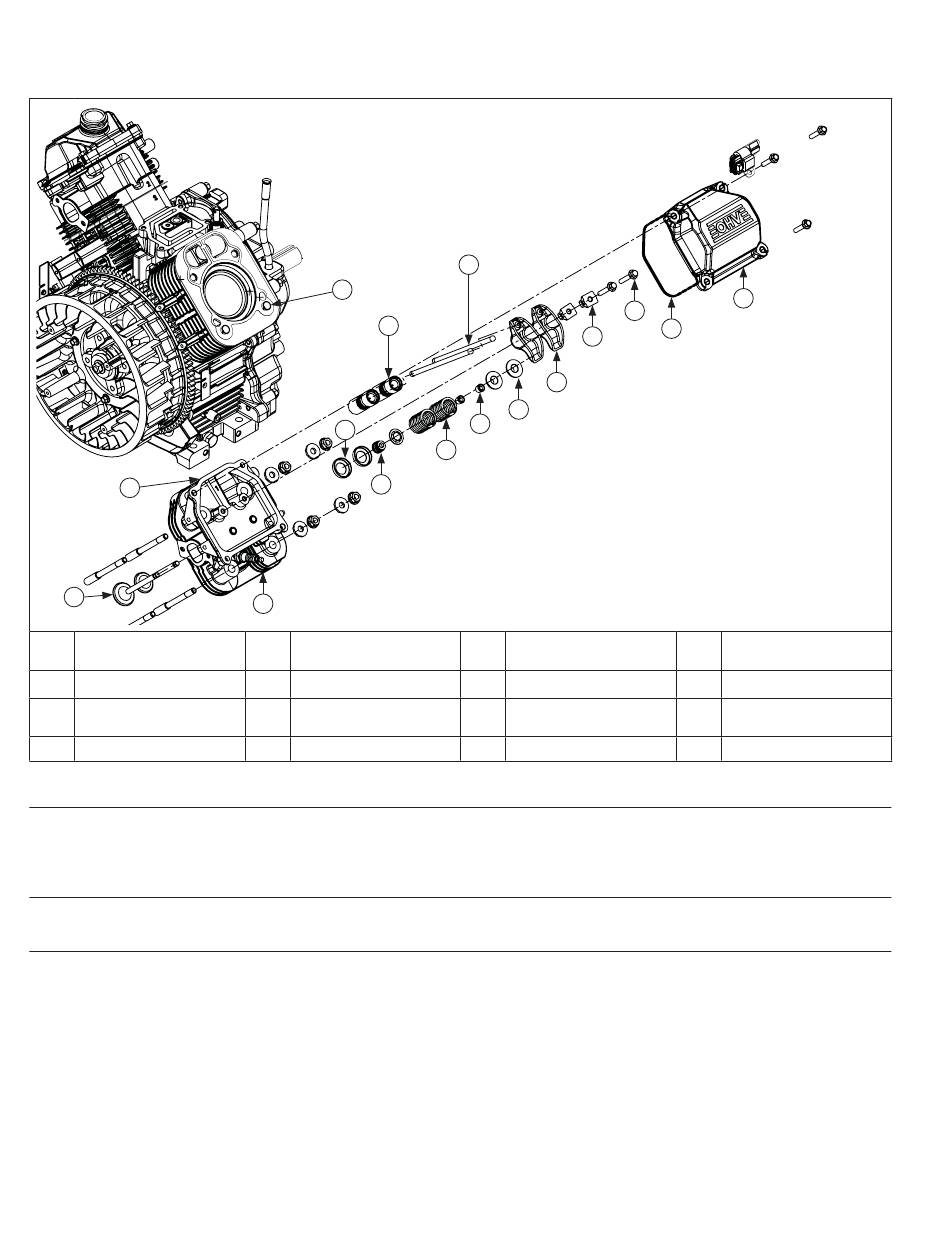

Composants de culasse
N
O
A
Couvercle de soupape
E
Culbuteur
I
Clavette de soupape
M
Culasse
Dépose des couvercles de soupape
1.
Retirez les vis fi xant chaque couvercle de soupape. Notez les diff érences de couvercles de soupape pour remonter les pièces
correctement. Assurez-vous que les supports retirés sont rassemblés dans la même position.
2.
Les couvercles doivent être soulevés sans être forcés.
Dépose des bougies
Retirez la bougie de chaque culasse.
Dépose des culasses et des poussoirs hydrauliques
REMARQUE : Les culasses sont fi xées avec les vis ou avec les écrous et des rondelles sur goujons. N'inversez pas ou ne
mélangez pas les composants.
1.
Retirez les vis ou les écrous et les rondelles fi xant chaque culasse. Mettez au rebut les vis ou les écrous et les rondelles
retirés. Ne jamais les réutiliser. Les goujons (le cas échéant) ne doivent être enlevés que s'ils sont endommagés ou si la
culasse doit être réusinée. Une fois retirés, ils doivent être remplacés.
2.
Repérez la position des tiges-poussoirs, sur l'admission ou l'échappement, et la culasse 1 ou 2. Les tiges-poussoirs doivent
être toujours être réinstallées dans la même position.
3.
Retirez avec précaution les poussoirs, les culasses et les joints de culasse.
4.
Retirez les tiges-poussoirs des alésages de poussoir. Utilisez un outil pour poussoirs hydrauliques. N'utilisez pas d'aimant
pour retirer les poussoirs. Repérez la position des poussoirs, sur l'admission ou l'échappement, et la culasse 1 ou 2. Les
poussoirs doivent être toujours être réinstallés dans la même position.
150
P
G
L
K
M
Joint du couvercle de
B
soupape
F
Poussoir
J
Ressorts de soupape
N
Joint de culasse
KohlerEngines.com
F
D
E
H
I
J
Vis à tête hexagonale à
C
embase
G
Poussoir hydraulique
K
Joint de soupape
O
Soupape
A
C
B
D
Pivot du culbuteur
H
Capuchon de soupape
Fixation du ressort de
L
soupape
P
Broche de guidage
24 690 18 Rév. G
