Démontage/Contrôle et révision
Retirez le stator et la plaque d'appui (ETB ECH EFI et
ECH EFI)
1.
Retirez les vis fi xant la plaque d'appui. Retirez la plaque
d'appui.
2.
Retirez les vis et le stator. Repérez la position/
l'acheminement du câble du stator.
3.
Sur les moteurs ETB ECH EFI avec système de charge à haut
rendement, notez la position du sceau UP sur le défl ecteur de
cale pour le remontage; retirez le défl ecteur de cale.
Dépose de la plaque de fermeture
1.
Retirez les vis qui fi xent la plaque de fermeture au carter.
2.
Localisez les ergots dans le périmètre de la plaque de
fermeture. Insérez l'extrémité d'entraînement d'une clé à
poignée articulée de 1/2 po entre l'ergot et le carter, puis
tournez-la pour desserrer le joint. Ne forcez pas les
surfaces d'étanchéité. Ceci aurait pour eff et de provoquer
des fuites.
Contrôle
Vérifi ez le joint sur la plaque de fermeture et retirez-le s'il est
usé ou endommagé. Voir Installation du joint sur la plaque de
fermeture dans le chapitre Remontage pour l'installation d'un
nouveau joint.
Vérifi ez l'état de la surface de roulement principale (voir
Spécifi cations). Remplacez la plaque de fermeture si
nécessaire.
154
Réducteur (le cas échéant)

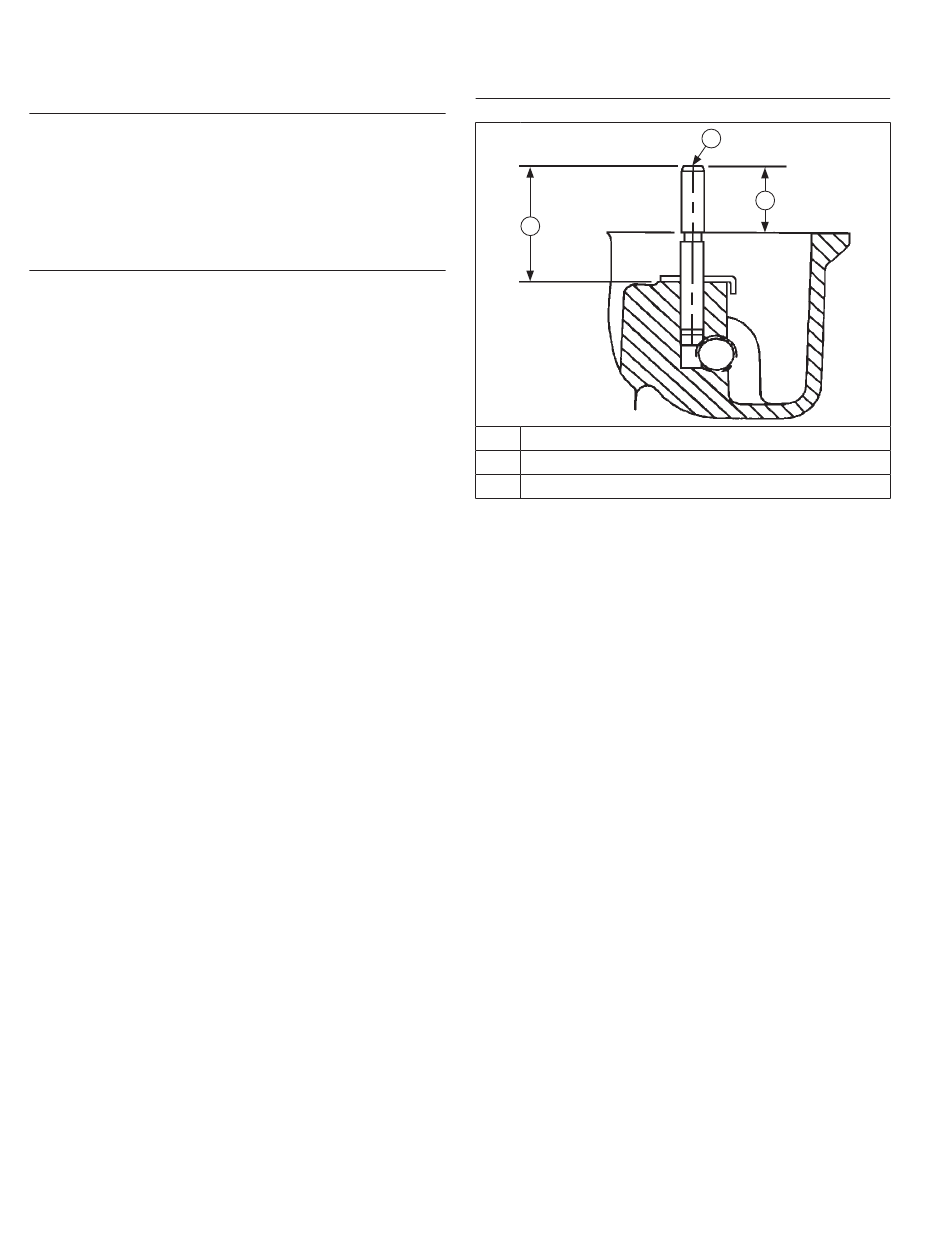

Détails de la profondeur de l'arbre du régulateur
C
A
B
C
34,0 mm (1,3386 po) 33,5 mm (1,3189 po)
Le réducteur se trouve dans la plaque de fermeture. Pour
tout entretien, continuez avec les procédures de contrôle,
démontage et remontage.
Contrôle
Vérifi ez les dents du régulateur. Remplacez le régulateur si
des dents sont usées ou manquantes. Vérifi ez les masselottes.
Elles doivent se déplacer sans problème dans le régulateur.
Démontage
REMARQUE : Le régulateur est maintenu sur l'arbre par de
Le réducteur doit être remplacé une fois retiré de la plaque de
fermeture.
1.
Retirez l'ensemble axe de régulation et réducteur.
2.
Retirez la rondelle de butée de la patte de verrouillage qui
se trouve sous le réducteur.
3.
Vérifi ez à fond l'arbre du régulateur et remplacez-le s'il est
endommagé. Une fois l'arbre endommagé retiré, appuyez
et enfoncez légèrement l'arbre de rechange dans la
plaque de fermeture à la profondeur indiquée.
Remontage
1.
Installez la rondelle de butée de la patte de verrouillage
sur l'arbre du régulateur avec la patte vers le bas.
2.
Positionnez l'axe de régulation dans le régulateur/
masselotte et glissez l'ensemble sur l'arbre du régulateur.
KohlerEngines.com
A
Arbre
19,40 mm (0,7638 po)
petites pattes moulées sur l'engrenage. Ces
pattes se cassent en retirant l'arbre de
l'engrenage. L'engrenage doit donc être
remplacé. Cependant, il ne faut retirer
l'engrenage que si cela est absolument
nécessaire.
B
24 690 18 Rév. G
