4.10
Mise en place et remplacement de la pile de sauvegarde
Généralités
Le module FM 357-2 possède une pile de sauvegarde pour l'alimentation de la RAM
sauvegardée.
Avant la mise en service du module, il faut mettre en place la pile au lithium jointe dans le
logement du FM 357-2 prévu à cet effet.
Mise en place de la pile
La procédure est la suivante :
1. Ouvrir la porte frontale gauche du FM 357-2.
2. Enficher le connecteur de la pile dans le connecteur femelle associé.
Veiller au raccordement correct de la pile (l'encoche doit se trouver à droite).
3. Mettre en place la pile dans le logement et fermer la porte frontale.

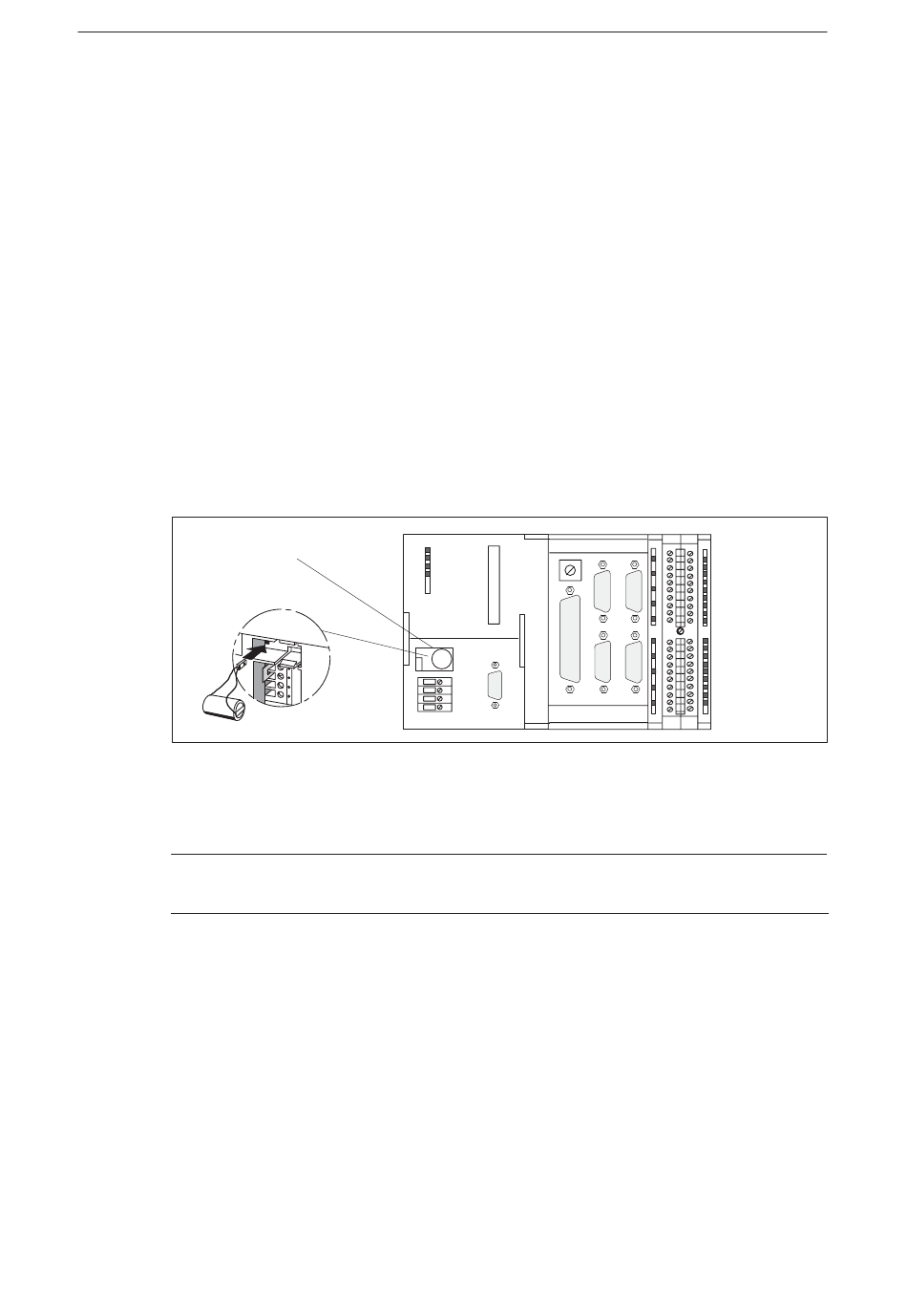

Logement pour
pile de sauvegarde
Figure 4-16
En cas de mauvais raccordement, un défaut de pile est détecté.
Nota
Une pile mal mise en place peut se décharger et devenir inutilisable.
Module de positionnement multiaxe FM 357-2 pour servomoteurs et moteurs pas à pas
6ES7 357-4AH00-8CG0
SF
BAF
DC 5V
DIAG
Mise en place de la pile de sauvegarde
X2
X3
L+
M
L+
M
X5
X8
Câblage
X4
X6
4-37
