Suspension
10/05/2016

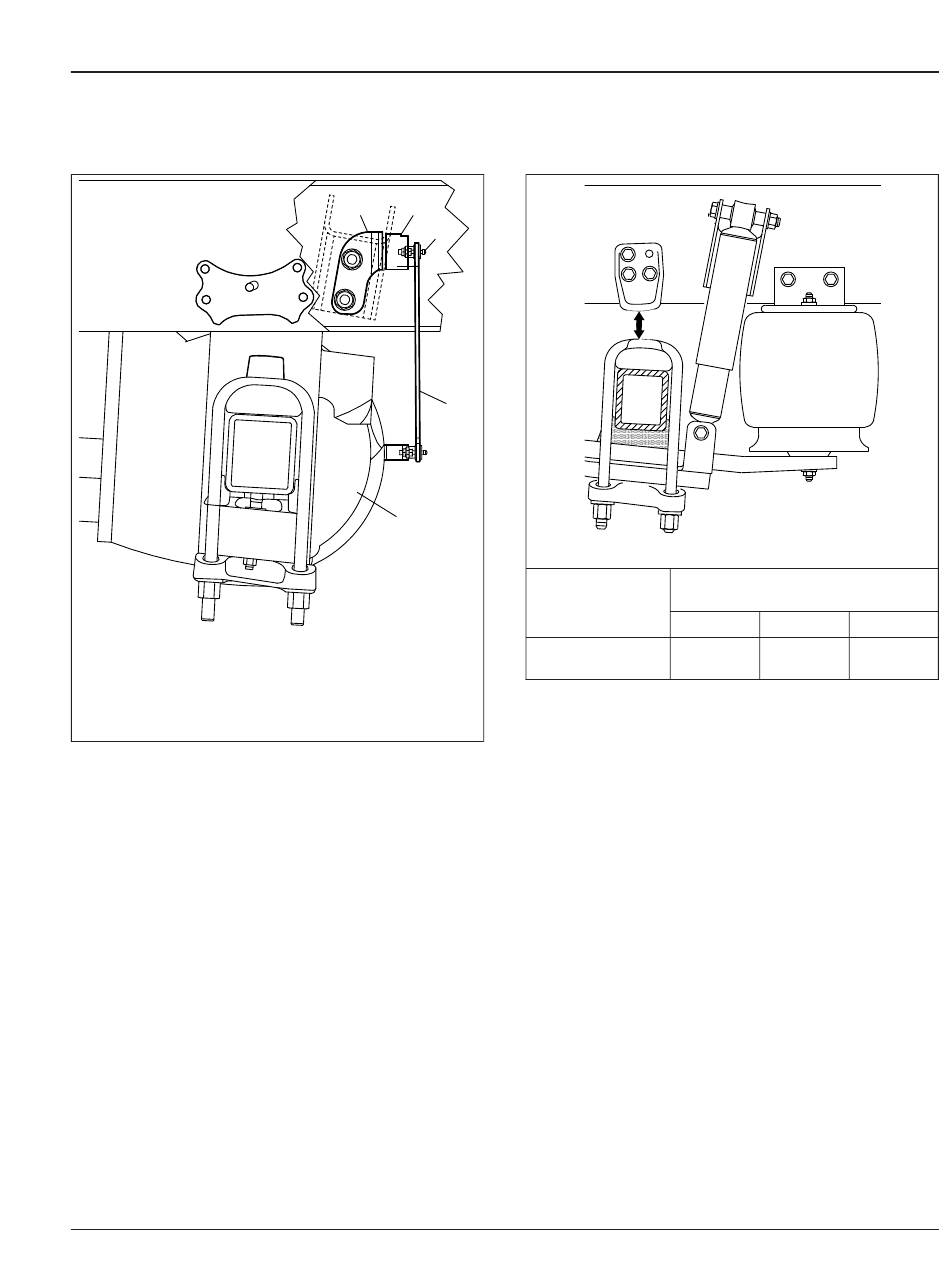

1. Support de montage du correcteur
2. Électrovalve de correction de hauteur
3. Goujon fileté
4. Tringle de liaison
5. Essieu
Fig. 2, Installation type de la soupape de contrôle de
hauteur Barksdale (vue latérale)
IMPORTANT : Suspensions avec ressorts à
lames doubles : Mesurez entre le haut de la
bride centrale et le bas de la butée d'essieu.
Suspensions avec ressorts à lames
simples : Mesurez entre le haut du coussin de
la bride centrale et le bas de la butée d'essieu.
4. Si la mesure n'est pas dans les limites
acceptables, consultez le manuel d'atelier du
véhicule (en anglais) pour les instructions
d'ajustement. Si la distance se trouve dans les
limites acceptables, serrez les freins de
stationnement.
Manuel d'entretien des camions New Cascadia, 03/01/2020
1
2
3
4
5
f320562a
A = Mesurez ici
A
02/21/2017
Mesure de la hauteur de la
Point de mesure
Min
60 mm
(2 3/8 po)
Tableau 1, Mesure de la hauteur de roulement de la
suspension, ressort à lame double, hauteur de
roulement élevée 21k/40k
32
f320838b
suspension
Cible
Max
67 mm
73 mm
(2 5/8 po)
(2 7/8 po)
32/3
