83
climatisation pour la présence d'éventuels
raccords lâches.
7. Vérifiez les ailettes du condensateur pour voir s'il
n'y a pas d'encrassement provenant des débris
de la route. Pour les instructions de nettoyage,
reportez-vous au groupe 83 du manuel d'atelier
du véhicule (en anglais).
83–02 Remplacement du filtre
à air
Le système HVAC est doté de trois filtres qui doivent
être remplacés régulièrement afin d'assurer le bon
fonctionnement du système. Le filtre d'admission
d'air frais de la cabine est situé sous le capot, et le
filtre de recirculation est situé dans la cabine.
L'accès au filtre à air du compartiment couchette se
fait par un panneau d'accès sur le cabinet qui se
trouve derrière le siège du conducteur.
Remplacement du filtre à air frais
de la cabine
IMPORTANT : Utilisez uniquement des filtres à
air de rechange approuvés par Freightliner.
1. Garez le véhicule sur une surface uniforme,
arrêtez le moteur, puis serrez le frein de
stationnement. Calez les roues.
2. Ouvrez le capot.
3. Retirez la vis autotaraudeuse.
4. Retirez le panneau d'accès du filtre d'admission.
Faites-le glisser vers le bas jusqu'à ce qu'il se
détache. Reportez-vous à la
5. Retirez le filtre de la rainure. Notez la flèche de
direction du débit d'air sur le bord du filtre.
Lorsque le filtre est installé correctement, la
flèche de direction du flux d'air est orientée vers
l'intérieur, vers le moteur. Reportez-vous à la
figure
3.
6. Installez un filtre neuf dans la rainure, en veillant
à ce que la flèche soit correctement orientée,
puis remettez le panneau d'accès en place.
Assurez-vous que le panneau d'accès
s'enclenche bien en place.
7. Installez une nouvelle vis autotaraudeuse
(numéro de pièce : 23-12187-050). Serrez la vis
83/2
figure
2.
Chauffage et climatiseur
01/23/2019
1. Vis autotaraudeuse

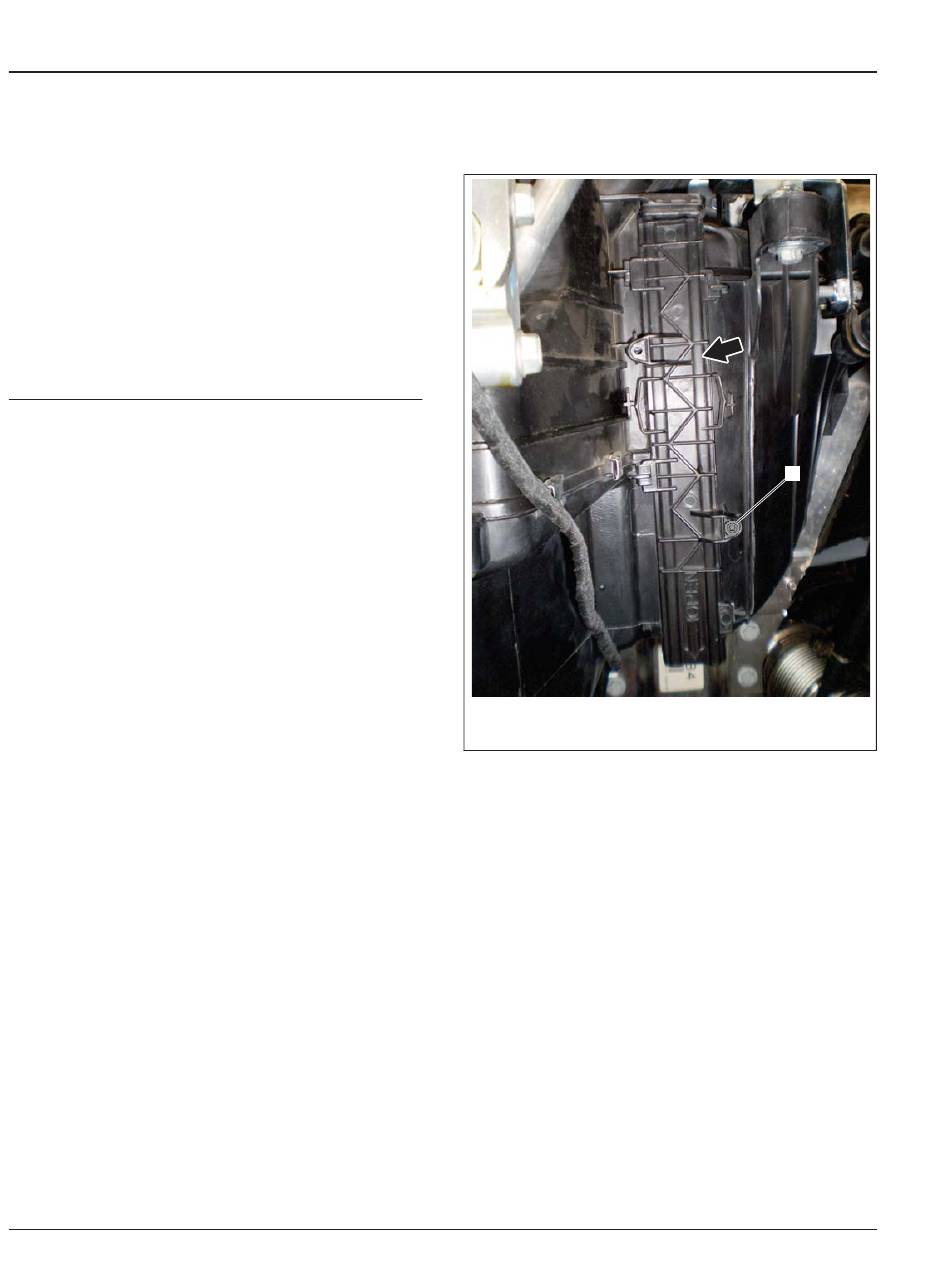

Fig. 2, Panneau d'accès du filtre d'admission
à un couple entre 135 et 192 N·cm (entre 12 et
17 lbf·pi). Reportez-vous à la
Remplacement du filtre d'air de
recirculation de la cabine
Le filtre à air de recirculation se trouve sur le carter
de l'évaporateur, faisant face à l'intérieur de la
cabine, juste à droite de l'axe central. Il est
accessible depuis le dessous de l'unité. Il s'agit d'un
préfiltre en éponge ou en fibres. Reportez-vous à la
figure
4.
IMPORTANT : Utilisez uniquement des filtres à
air de rechange approuvés par Freightliner.
1. Garez le véhicule sur une surface uniforme,
arrêtez le moteur, puis serrez le frein de
stationnement. Calez les roues.
Manuel d'entretien des camions New Cascadia, novembre 2019
1
f090524
figure
2.
