1. Unité de dosage du DEF
2. Capteur de température à la
sortie de la SCR
3. Capteur de température à
l'entrée de la SCR
4. Capteur de température à
l'entrée du DOC
dans la pompe de DEF empêche le bouchage de
l'injecteur de l'unité de dosage du DEF.
Reportez-vous au manuel d'entretien du fabricant du
moteur pour obtenir les instructions relatives au
remplacement du filtre et les intervalles d'entretien.
49/4
9 10
5. Capteur de pression à l'entrée
du DOC
6. Capteur de température à
l'entrée du FPMD
7. Capteur de matières
particulaires
8. Capteur de pression à la sortie
du FPMD

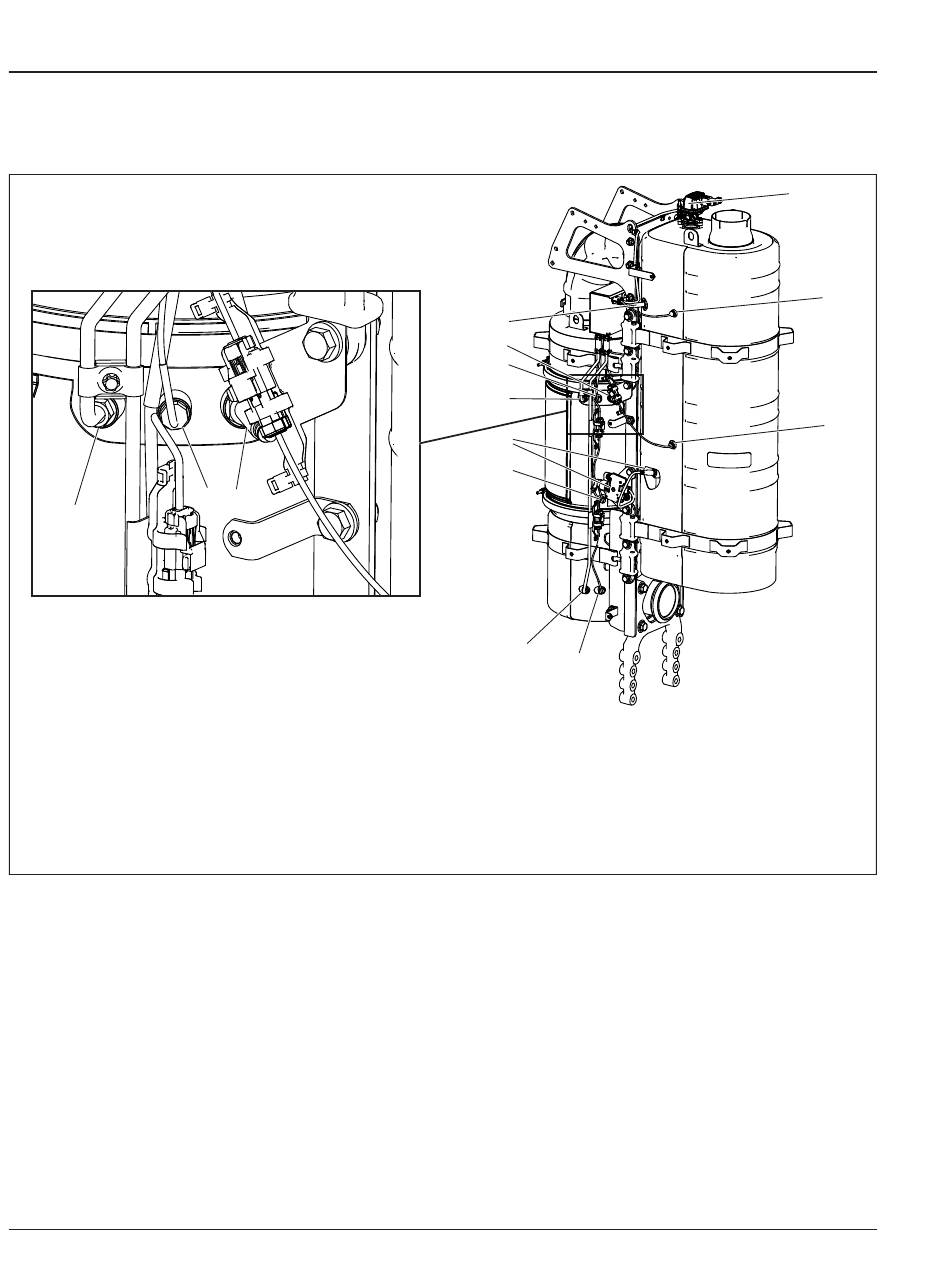

Fig. 2, Emplacements des deux boîtiers de capteurs ATS 2V2
11
10
9
8
7
6
5
4
9. Capteur de température à la
sortie du FPMD
10. Capteur de NOx à la sortie du
FPMD
11. Capteur de NOx à la sortie de
la SCR
Manuel d'entretien des camions New Cascadia, janvier 2021
Échappement
1
2
3
f490521
