42
1
3
5
08/09/95
1. Boulon de support de montage
supérieur 5/16 x 4 1/2
2. Sangle de support de montage
supérieur
3. Rondelle de blocage
4. Écrou Nylok de 8 mm (5/16 po)
5. Support de montage supérieur
6. Boîtier
7. Écrou Nylok
8. Rondelle spéciale de 10 mm
(3/8 po)
AVERTISSEMENT
Le serrage du capuchon d'extrémité ou du boîtier
dans un étau peut sérieusement compromettre la
capacité du dessiccateur d'air à maintenir la
pression d'air, ce qui peut causer une défaillance
au niveau du système de freinage, et entraîner des
42/2
2
9
4
10
6
10
7
8
9. Cartouche du déshydratant
10. Joint torique
11. Soupape de sûreté
12. Support de montage inférieur
13. Boulon de 10 mm (3/8 po)
(long)
14. Ensemble clapet antiretour
15. Ensemble robinet de purge
16. Vis du robinet de purge
17. Membrane de l'échappement

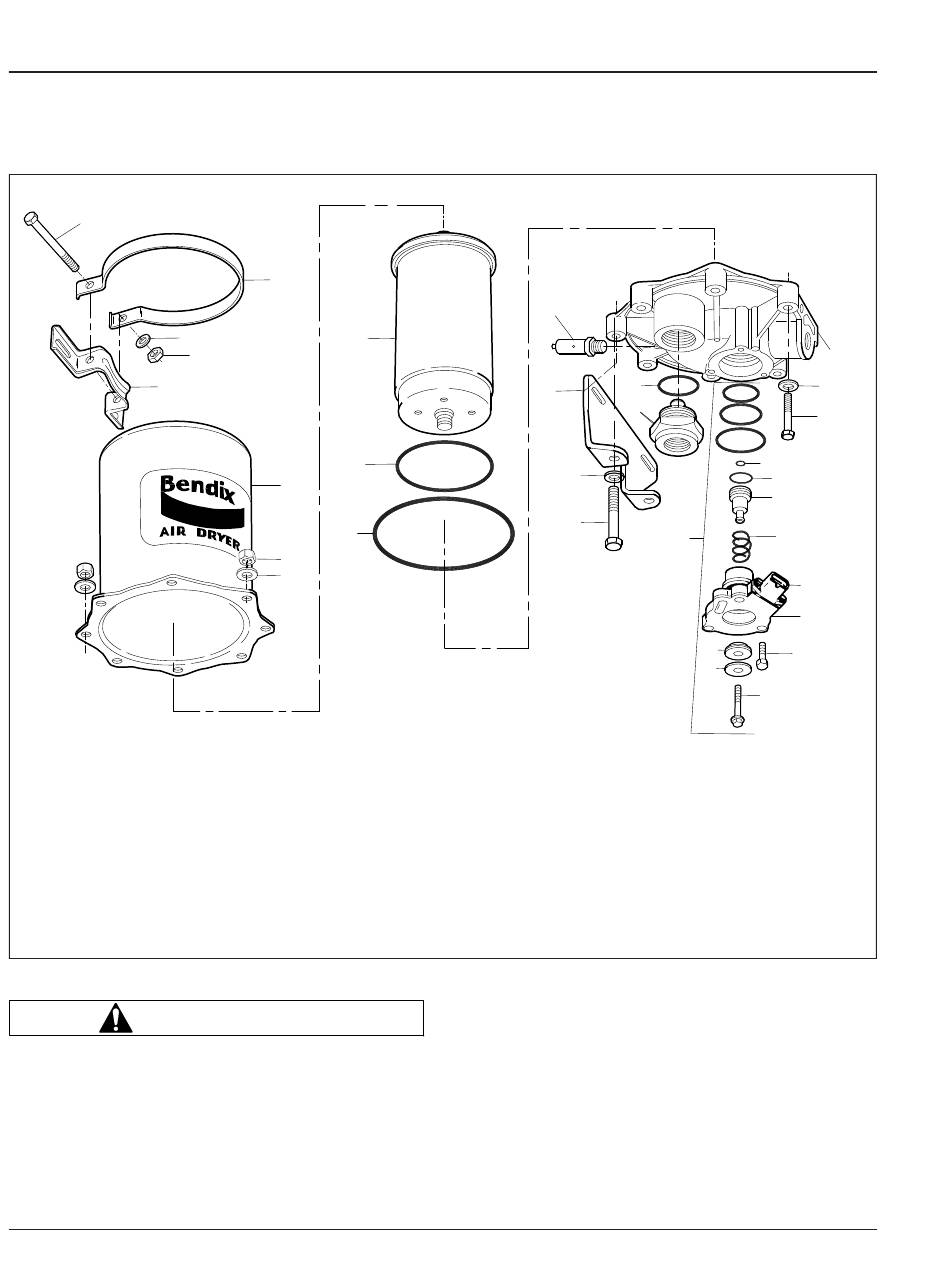

Fig. 1, Dessiccateur d'air AD–9 (vue éclatée)
11
10
12
14
8
13
18. Robinet de purge
19. Vis autotaraudeuse de 6 mm
(1/4 po)
20. Carter du robinet de purge
21. Carter du chauffage-thermostat
22. Ressort de rappel
23. Piston de purge
24. Boulon de 10 mm (3/8 po)
25. Capuchon d'extrémité
blessures corporelles, des dommages matériels
ou la mort.
10. Tournez le capuchon d'extrémité dans le sens
inverse des aiguilles d'une montre pour libérer la
cartouche du capuchon d'extrémité. Tournez le
capuchon d'extrémité jusqu'à ce qu'il se sépare
complètement de la cartouche du déshydratant.
Manuel d'entretien des camions New Cascadia, janvier 2020
Freins
25
8
10
24
10
10
10
23
22
15
21
20
18
19
17
16
f421383
