Embrayage
lequel peut causer la cécité en cas de contact
avec les yeux. Portez toujours des lunettes de
sécurité lorsque vous travaillez avec du liquide
hydraulique de l'embrayage ou purgez des
conduites hydrauliques. En cas de contact avec la
peau, lavez la partie touchée aussitôt que
possible.
Ne renversez pas de liquide de système de
commande hydraulique d'embrayage sur la
peinture de la cabine. En cas d'éclaboussures,
nettoyez immédiatement. Le liquide de freins peut
endommager la peinture.
IMPORTANT : La conduite de refoulement doit
s'acheminer continuellement vers le bas entre le
maître-cylindre et le cylindre récepteur. Sur
certains véhicules, il se peut que les colliers
d'attache doivent être déposés en conséquence
pour permettre la purge d'air.
Purge par air comprimé
REMARQUE : Un système de purge (J-29532)
et un adaptateur de purge (J-35798) pour le
réservoir de liquide sont disponibles chez SPX
Kent-Moore Tools et peuvent être utilisés pour
compléter la procédure suivante. Pour
commander ces pièces, communiquez avec
Kent-Moore en composant le 1-800-328-6657.
1. Garez le véhicule sur une surface uniforme,
arrêtez le moteur, puis serrez le frein de
stationnement. Calez les pneus et ouvrez le
capot.
2. Préparez l'équipement de purge à pression selon
les instructions du fabricant. Utilisez du liquide
de freins DOT 4 neuf provenant d'un contenant
fermement scellé. Mettez le système de purge
sous pression à 103 kPa (15 psi).
3. Retirez le couvercle du réservoir (reportez-vous
à la
figure
3) et installez l'adaptateur de purge à
pression sur le réservoir.
4. Purgez le système hydraulique comme suit.
4.1
Ouvrez la soupape de purge située sur le
réservoir de purge pour mettre le
réservoir sous pression.
Manuel d'entretien des camions New Cascadia, septembre 2018
AVIS
4.2
Retirez le capuchon de la vis de purge du
cylindre récepteur. Reportez-vous à la
figure
4. Sur la vis de purge, installez un
boyau de purge transparent raccordé à
une bouteille de purge. Le boyau doit
s'ajuster fermement sur la vis de purge
afin de demeurer en position lors de
l'éjection de liquide.
4.3
Ouvrez la vis de purge située sur le
cylindre récepteur.
4.4
Lorsque le liquide vidé est clair et sans
bulles d'air, fermez la soupape de purge.
11/30/2010
1. Soupape de purge

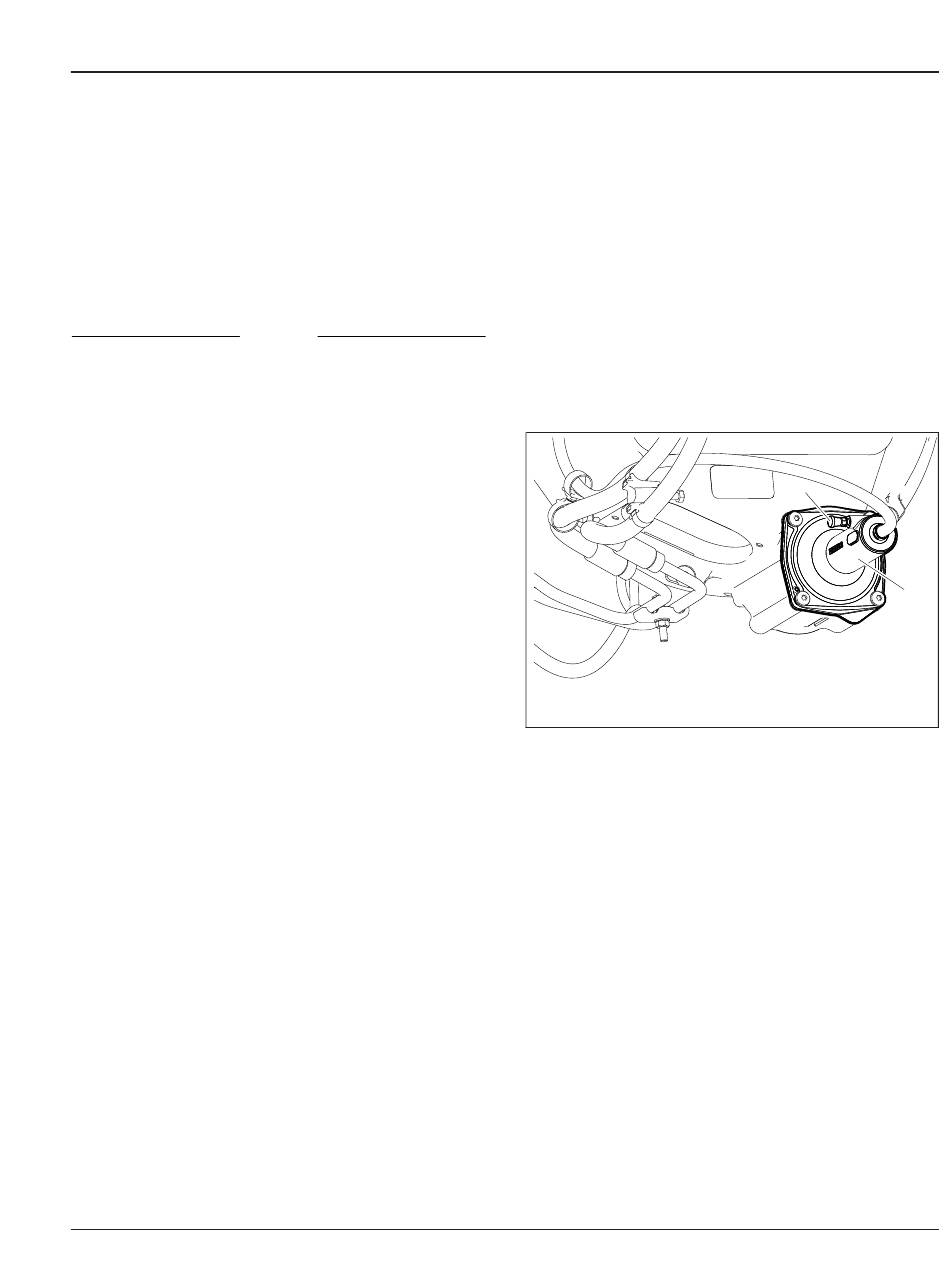

Fig. 4, Cylindre récepteur, commande hydraulique de
l'embrayage
5. Vérifiez le niveau de liquide dans le réservoir. Au
besoin, ajoutez ou purgez du liquide dans le
réservoir pour maintenir le niveau du liquide
entre les repères MIN et MAX de la paroi du
réservoir.
6. Replacez le couvercle du réservoir.
7. Débranchez le boyau transparent. Serrez la vis
de purge à 1000 N·cm (88 lbf po) et installez le
bouchon sur la soupape de purge du cylindre
récepteur.
8. Appuyez un certain nombre de fois sur la pédale
d'embrayage. Aucune résistance sur l'ensemble
de la course de la pédale ne doit être ressentie.
25
1
2
f250682
2. Cylindre récepteur
25/3
