Échappement
11
10
9
09/16/2009
1. Capteur de température à
l'entrée du FPMD
2. Capteur de température à
l'entrée du DOC
3. Capteur de pression à l'entrée
du DOC
4. Boîtier des capteurs du FPMD
Manuel d'entretien des camions New Cascadia, janvier 2021
8
5. Capteur de pression à la sortie
du FPMD
6. Capteur de température à la
sortie du FPMD
7. Capteur de NOx à la sortie du
FPMD
8. Capteur de température à
l'entrée de la SCR

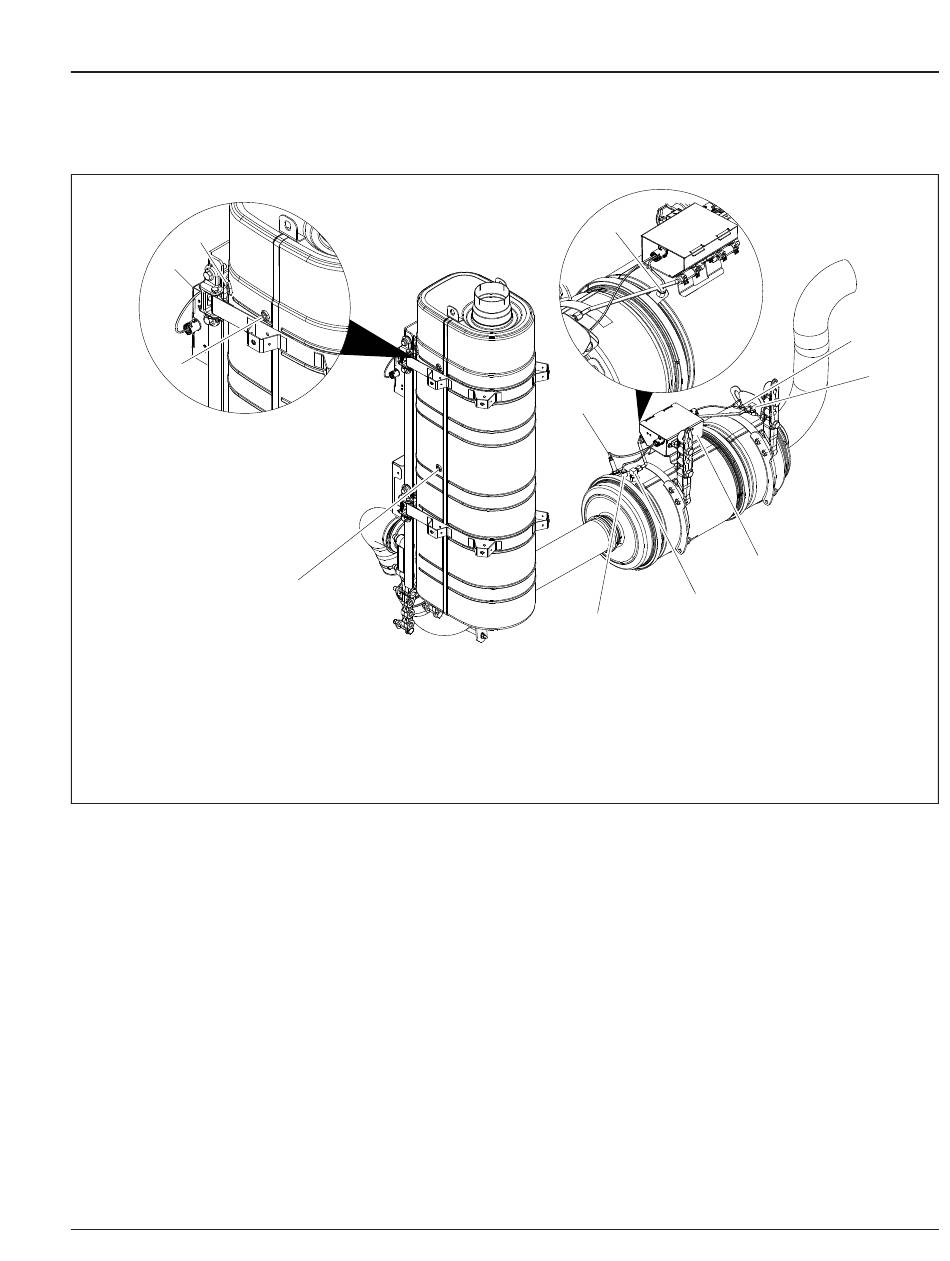

Fig. 3, Emplacements des deux boîtiers de capteurs ATS 2HV
1
7
5
6
9. Capteur de température à la
sortie de la SCR
10. Boîtier des capteurs de la SCR
11. Capteur de NOx à la sortie de
la SCR
49
2
3
4
f490354
49/5
