Chauffage et climatiseur
04/13/2016

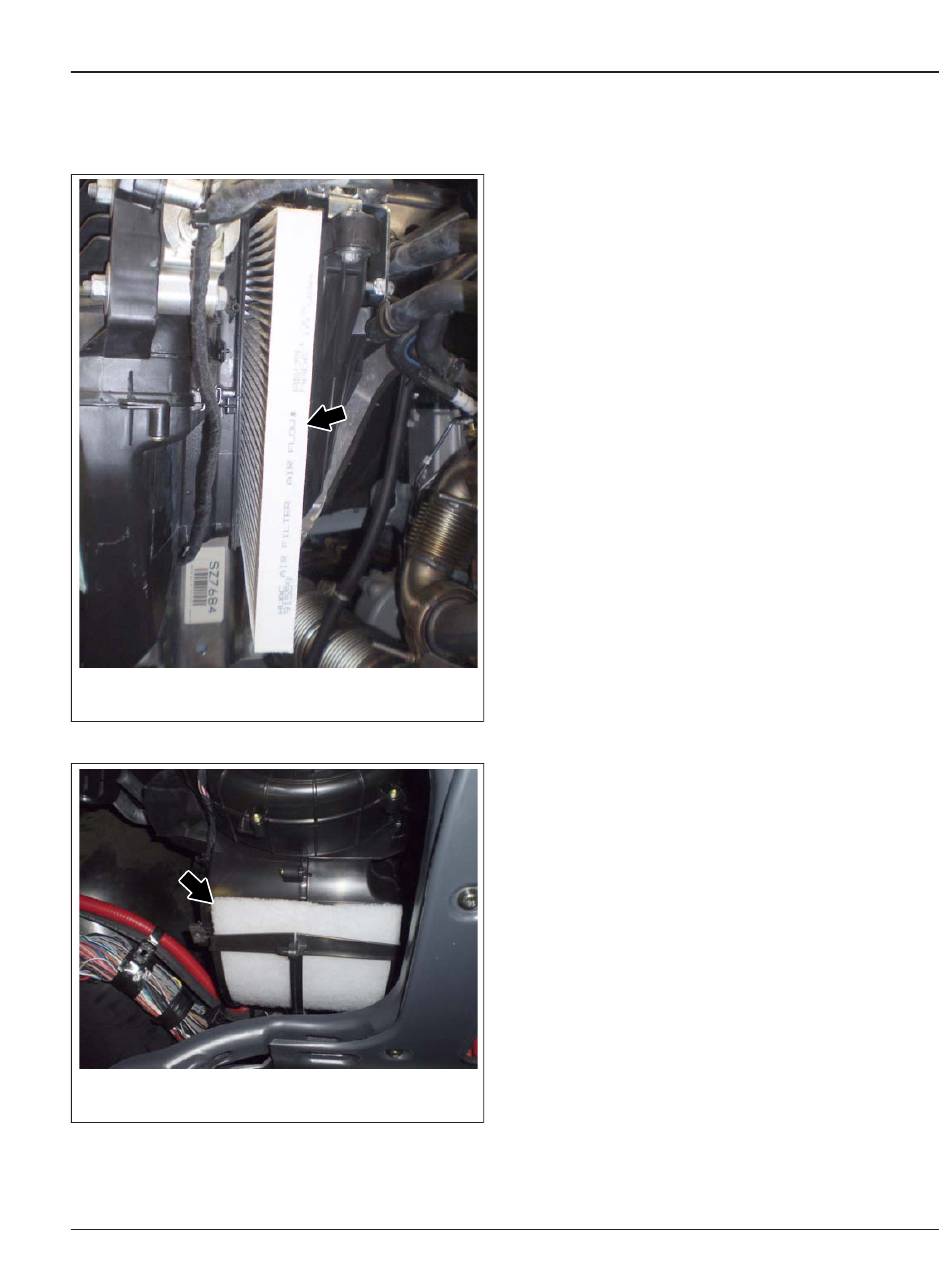

1. Orientation de la flèche de direction du débit d'air
Fig. 3, Flèche de direction du débit d'air
04/13/2016
1. Filtre
Fig. 4, Filtre d'air de recirculation de la cabine
Manuel d'entretien des camions New Cascadia, novembre 2019
2. Déposez le panneau d'accès avant droit du
tableau de bord.
3. Retirez le filtre.
4. Installez le filtre neuf.
5. Remettez le panneau d'accès en place.
Remplacement du filtre à air du
compartiment couchette
Sur les véhicules équipés de couchettes de 60
pouces ou 72 pouces, le filtre à air de la couchette
se trouve sur le côté avant de l'auvent du ventilateur,
sous le cabinet, directement derrière du siège du
conducteur. Sur les véhicules équipés de couchettes
de 48 pouces, le filtre à air de la couchette se trouve
sur le côté avant de l'auvent du ventilateur, sous la
couchette, directement derrière du siège du
conducteur.
IMPORTANT : Utilisez uniquement des filtres à
air de rechange approuvés par Freightliner.
1. Garez le véhicule sur une surface uniforme,
serrez le frein de stationnement et arrêtez le
moteur. Calez les roues.
f090526
2. Sur les véhicules équipés de couchettes de 60
pouces ou 72 pouces, retirez le panneau d'accès
au système HVAC du compartiment couchette,
sur le côté intérieur du cabinet. Reportez-vous à
la
figure
agrafes élastiques. Tirez-le pour l'enlever.
Sur les véhicules équipés de couchettes de 48
pouces, soulevez la couchette du bas et
soulevez le panneau d'accès. Reportez-vous à la
figure
6.
3. Sortez le filtre du logement. Reportez-vous à la
figure 7
72 pouces, ou à la
de 48 pouces.
4. Installez le nouveau filtre dans le logement et
assurez-vous qu'il y siège parfaitement.
5. Remettez le panneau d'accès en place.
f090523
5. Le panneau est retenu par quatre
pour les couchettes de 60 pouces ou
figure 8
pour les couchettes
83
83/3
