Cadre et composants du cadre
15
12
10
9
8
7
6
8
3
4
2
12/02/2010
REMARQUE : Série 6000 illustrée; les sellettes d'attelage de Série 7000 emploient des composants semblables.
1. Écrou de la tige de butée de la
clavette
2. Rondelle plate 5/8 po
3. Ressort de la tige de butée de
la clavette
4. Tige de butée de la clavette
5. Embout de graissage
6. Goupille de support
7. Goupille de retenue de support
8. Goupille fendue 3/16 po x 1 po
9. Ressort de butée
10. Ressort de poignée
Manuel d'entretien des camions New Cascadia, septembre 2018
16
13
12
14
12
11
5
5
1
2
11. Boulon du verrou de sécurité
secondaire
12. Rondelle plate
13. Verrou de sécurité secondaire
14. Douille du verrou de sécurité
secondaire
15. Écrou autofreiné à tête
hexagonale
16. Poignée
17. Boulon de butée
18. Bague conique
19. Pare-chocs

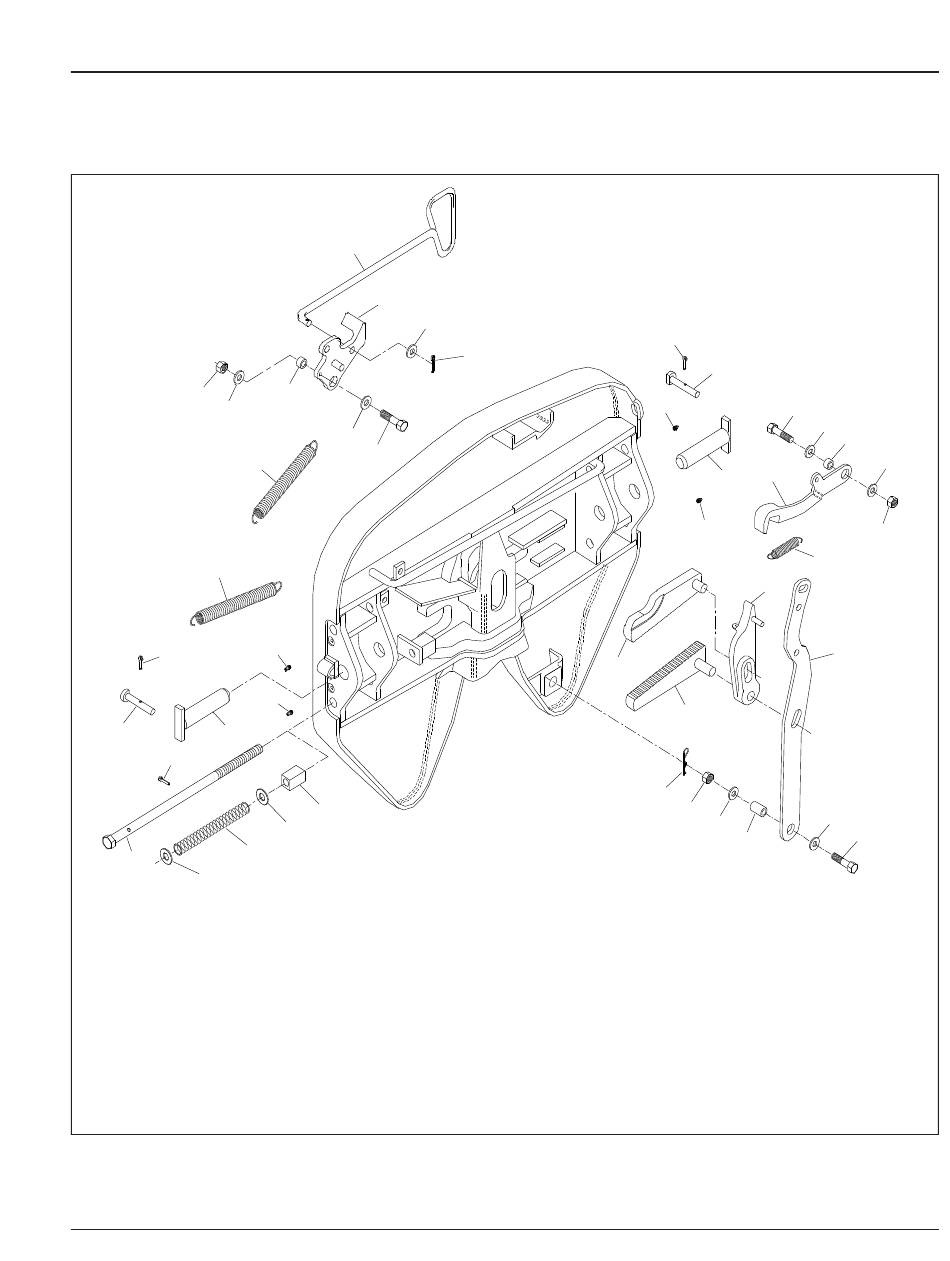

Fig. 2, Sellette d'attelage Fontaine
8
27
25
8
7
17
5
12
19
6
5
20
21
26
15
12
12
24
20. Ressort de temporisateur
21. Temporisateur
22. Poignée d'actionnement
23. Boulon de la poignée
d'actionnement
24. Douille de la poignée
d'actionnement
25. Goupille fendue de type
épingle à cheveux
26. Clavette
27. Mâchoire étagée
31
18
12
15
22
23
f311134
31/3
