31
3. Vérifiez l'installation à la recherche de fixations
manquantes ou endommagées, ou encore de
composants brisés. Remplacez-le ou réparez-le
au besoin.
4. Inspectez les boulons de goupille du support.
Assurez-vous que les pattes de verrouillage
retiennent bien les boulons en place. Reportez-
vous à la
figure
3.
09/01/2009

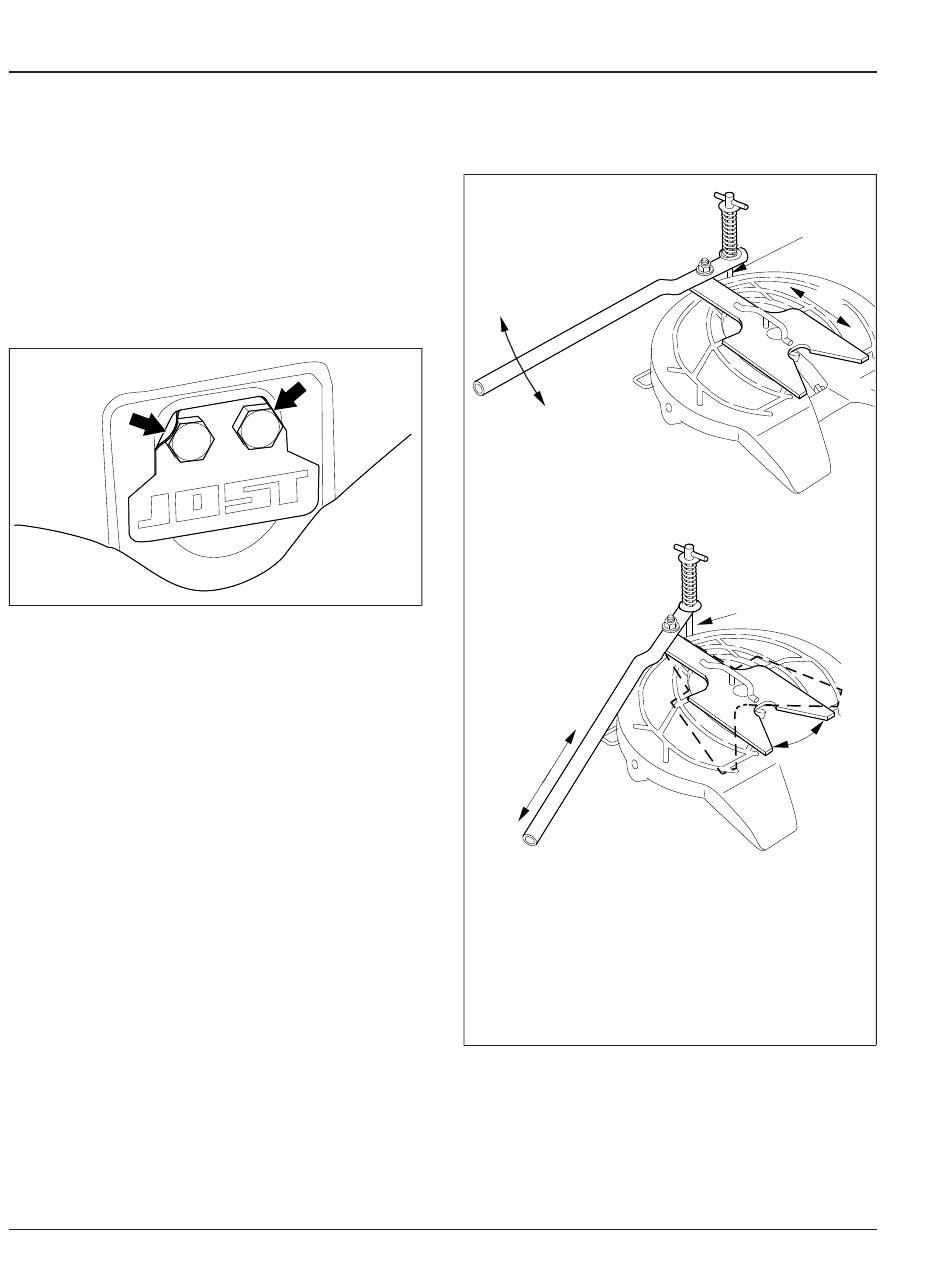

Fig. 3, Pattes de verrouillage des boulons de goupille
de support
5. Inspectez la sellette d'attelage pour voir s'il n'y a
pas de pièces pliées, usées ou brisées.
Remplacez, au besoin.
6. Si la sellette d'attelage est équipée de plaques à
faible graissage, vérifiez-les et remplacez-les si
elles sont endommagées ou usées jusqu'aux
boulons de fixation. Il est normal que les
contours extérieurs de la plaque froncent
légèrement ; cela n'affecte pas la performance.
7. Vérifiez l'ajustement de la sellette d'attelage. À
l'aide d'un testeur de verrouillage, verrouillez et
déverrouillez la sellette d'attelage à plusieurs
reprises. Assurez-vous que le mécanisme de
verrouillage fonctionne correctement.
Le verrou est correctement réglé si : la roue se
verrouille et se déverrouille facilement chaque
fois et le testeur de verrouillage pivote librement.
Le verrou est trop lâche si : vous ressentez un
jeu d'avant en arrière lorsque vous tirez et
poussez la poignée du testeur de verrouillage.
Reportez-vous à la
Le verrou est trop serré si : le testeur de
verrouillage ne pivote pas librement dans le
verrou. Reportez-vous à la
31/4
f311101
figure
4, référence A.
figure
4, référence B.
Cadre et composants du cadre
D
A
G
B
09/01/2009
A. Vérification du jeu d'avant en arrière.
B. Rotation du testeur dans le verrou.
C. Engagement du crochet.
D. Tirer/pousser la poignée d'avant en arrière.
E. Vérification du mouvement du pivot d'attelage dans
le verrou.
F. Désengagement du crochet.
G. Tirer/pousser la poignée vers l'intérieur/extérieur.
H. Rotation du testeur de verrouillage.
Fig. 4, Ajustement de la sellette d'attelage Jost
8. Si le verrou est mal ajusté, corrigez l'ajustement
comme suit.
Si le verrou est trop serré, desserrez le contre-
écrou, tournez le boulon d'ajustement dans le
Manuel d'entretien des camions New Cascadia, septembre 2018
C
E
F
H
f311099
