Eigenschaften TS 2plus · TS 2plus features · Caractéristiques TS 2plus
Auswahldaten
Selection data
Données de sélection

Verfügbare Werkstückträger (WT) -
Abmessungen
Werkstückträger mit einer Grund-
fläche von 80 x 80 mm (TS 1) bis
1243 x 1243 mm (TS 2plus) erlauben
die bedarfsgerechte Anpassung an die
entsprechende Werkstück-Geometrie.
Bei Bedarf können auch mehrere
Werkstücke auf einem Werkstückträger
(WT) fixiert werden.

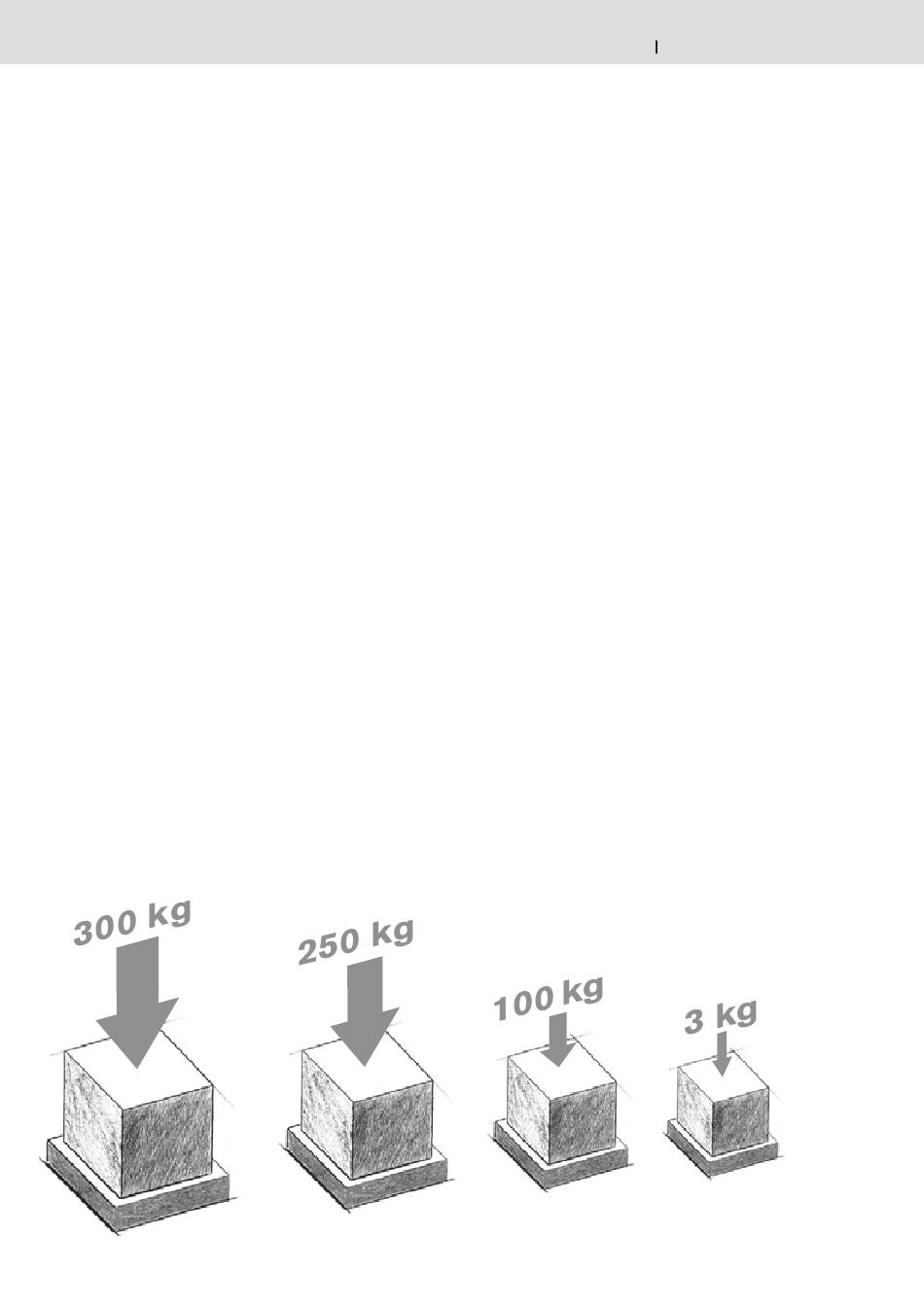

Zulässige Werkstückträger (WT)
-Auflagegewichtskraft F
WT
Um die zulässige Flächen pres sung
zwischen WT und Fördermedium nicht
zu überschreiten, ist für jede WT-Größe
die WT-Auflagegewichtskraft F
beschränkt.
Die WT-Auflagegewichtskraft F
resultiert aus:
– WT-Leergewicht
– WT-Zuladung (Werkstück, Aufnahme
etc.)
– Gewicht der Sonderausstattung
(Datenspeicher, etc.)
Bei nicht quadratischen Werkstückträgern
ist zu beachten, dass die zulässige WT-
Auflagegewichtskraft F im Längs- und
WT
Quertransport unterschiedlich sein kann.
TS 5

Available workpiece pallet (WT)
dimensions
Workpiece pallets with a surface
from 80 x 80 mm (TS 1) up to
1243 x 1243 mm (TS 2plus) allow for
the correct choice of workpiece pallet
for the particular workpiece geometry.
If necessary, a number of work pieces
can be accommodated on a single
workpiece pallet (WT).
Permissible loading weight for
workpiece pallet F
The workpiece pallet loading weight F
of each workpiece pallet size is limited
so that the permissible surface pressure
between the workpiece pallet and
WT
conveyor media is not exceeded.
The workpiece pallet loading weight F
WT
consists of the following:
– the empty weight of the workpiece
pallet
– the weight supported by the work-
piece pallet (workpiece, holder, etc.)
– the weight of special equipment (data
storage, etc.)
For workpiece pallets that are not
square, please note that the permissible
WT loading weight F
for longitudinal conveyors and transverse
conveyors.
TS 4plus
TS 2plus 4.2

Dimensions de palettes porte-pièces
(WT) disponibles
Des palettes porte-pièces dont
les dimensions sont comprises
de 80 x 80 mm (TS 1) jusqu'à
1243 x 1243 mm (TS 2plus) permettent
l'adaptation parfaite à la géométrie
spécifique de la pièce. Une seule palette
porte-pièces (WT) peut également
recevoir plusieurs pièces, en fonction
des besoins.
Force massique admissible de palette
WT
porte-pièces F
WT
Pour ne pas dépasser la force
superficielle admissible entre la palette
porte-pièces et le convoyeur, la force
massique F
est limitée pour chaque taille de palette
porte-pièces.
WT
La force massique F
porte-pièces résulte :
– du poids propre de la palette
porte-pièces
– de la charge de la palette porte-pièces
(pièce à usiner, support, etc.)
– du poids des équipements spécifiques
(support mobile de données, etc.)
may be different Pour des palettes porte-pièces non
WT
carrées, noter que la force massique
autorisée de palette porte-pièces
F peut différer en cas de transport
WT
longitudinal et transversal.
TS 2plus
3 842 531 138 (2013-06)
WT
de la palette porte-pièces
WT
de palette
WT
TS 1
