8–14 Bosch Rexroth AG
Transportsteuerung · Transportation control · Commande de transport

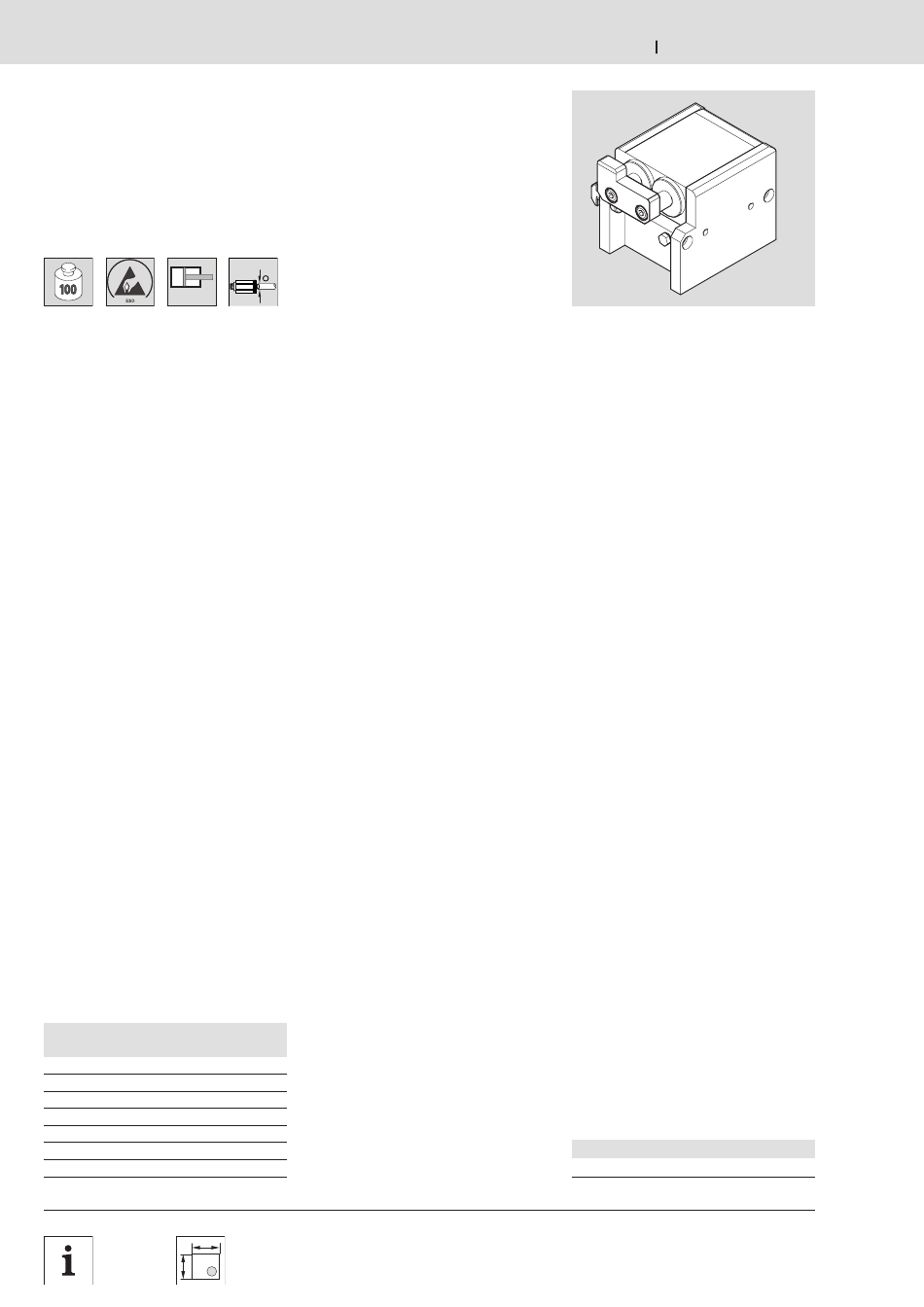

Vereinzeler VE 2/D-150
VE 2/D-150 stop gate
Séparateur VE 2/D-150
4...6 bar

Verwendung:
Gedämpftes Stoppen eines oder
mehrerer auflaufender Werkstückträger
an definierten Anlageflächen.
Besonders robuste
Ganzmetallausführung mit
Doppelkolbendämpfer und kurzem
Einbaumaß.
Anbauort:
– Strecke ST 2/...
– Bandstrecke BS 2
Ausführung:
– Pneumatischer Vereinzeler mit
stufenlos einstellbarer Dämpfung
– Besonders robuste
Ganzmetallausführung mit
Doppelkolbendämpfer
– Kurzes Einbaumaß
– Kleiner Dämpfungsweg (20 mm)
– Kurze Dämpfungszeit
– Optimale Dämpfung bei
Werkstückträgergewichten zwischen
5 kg und 150 kg
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
an ST 2 bzw. BS 2.
Lieferzustand:
Montiert
Zubehör, optional:
Rücklaufsperre VE 2/RS  8-12,
3 842 531 696 zur Vermeidung von
Rückprallen des Werkstückträgers.
VE 2/D-150
WT
[kg]
150
120
110
100
100
55
35
 8-4
6 mm

Application:
Dampened stopping of one or more
accumulating workpiece pallets at
defined locations in the system.
Especially sturdy all-metal design
with double piston damper and short
mounting dimension.
Mounting position:
– ST 2/... conveyor section element
– BS 2 belt section
Design:
– Pneumatic stop gate with infinitely
adjustable damping
– Especially sturdy all-metal design with
double piston damper
– Short mounting dimension
– Short cushioning path (20 mm)
– Short cushioning time
– Optimum damping for workpiece
pallets weights between 5 and 150 kg
Scope of delivery:
Incl. mounting material to mount on the
ST 2 or BS 2.
Condition on delivery:
Assembled
Optional accessories:
VE 4/RS return stop  8-12,
3 842 531 696 for absorbing the
rebound force.
v
1)
N
[m/min]
6
9
12
15
18
1) Zulässige Fördergeschwindigkeit
24
Maximum conveying speed
1)
30
Vitesse de convoyage maximale
1)
 11-92
TS 2plus 4.2 3 842 531 138 (2013-06)
00125188.eps

Utilisation :
Arrêt amorti d'une ou plusieurs palettes
porte-pièces entrantes à des endroits
définis.
Exécution tout métal particulièrement
robuste avec amortisseur à double
piston et encombrement réduit.
Emplacement de montage :
– Élément de section de transport
ST 2/...
– Section à bande BS 2
Construction :
– Séparateur pneumatique avec
amortissement réglable en continu
– Exécution tout métal particulièrement
robuste avec amortisseur à double
piston
– Encombrement réduit
– Course d'amortissement courte
(20 mm)
– Temps d'amortissement court
– Amortissement optimal pour des poids
de palette porte-pièces entre 5 kg et
150 kg
Fournitures :
Matériel de fixation inclus pour le
montage sur ST 2 ou BS 2.
État à la livraison :
Monté
Accessoires en option :
Blocage anti-retour VE 2/RS  8-12,
3 842 531 696 pour absorber la force
de rapport.
Gedämpfter Vereinzeler VE 2/D-150
VE 2/D-150 dampened stop gate
Séparateur amorti VE 2/D-150
Nr./No./N°
3 842 536 775
