3 842 531 138 (2013-06)
Quertransport · Transverse conveyor · Transport transversal

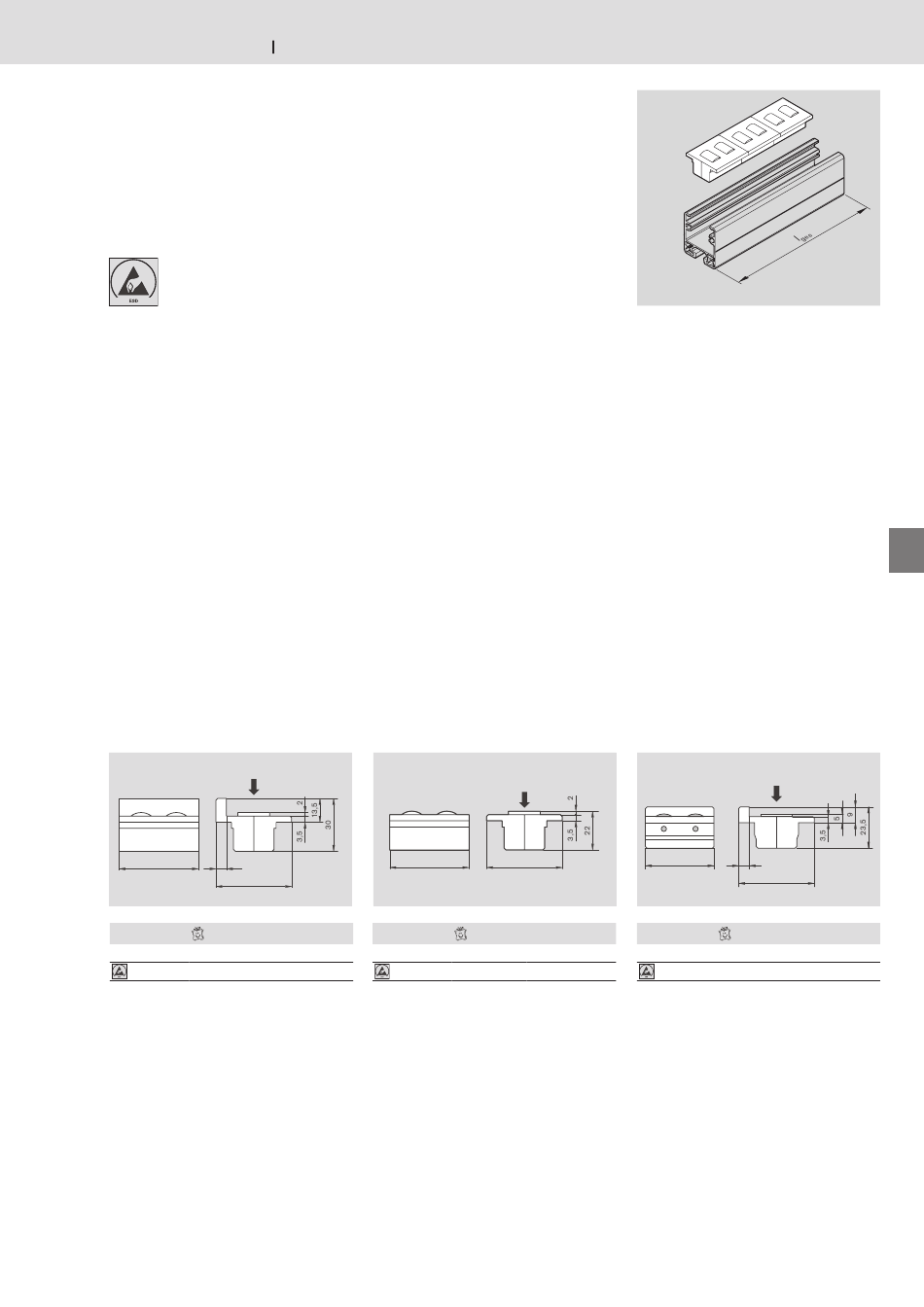

Rollenelement RE
RE Roller element
Elément à rouleaux RE

Verwendung:
Rollenelemente RE können
anstelle angetriebener Gurte in das
Streckenprofil SP 2/B eingeclipst
werden.
Derartig aufgebaute Rollenstrecken
stellen eine wirtschaftliche Lösung
für den manuellen Transport von
Werkstückträgern oder ähnlicher
Paletten auf einem Transfersystem dar.
Die zulässige Auflage-Gewichtskraft
entspricht der Werkstückträger-
Gewichtskräfte.
Werkstoff:
Polyamid
Lieferzustand:
Montiert.
Zubehör, erforderlich:
Streckenprofil SP 2/B
RE 45 SK
F = 20 N
45 6
43
Nr./No./N°
 0-2
3 842 319 500
10
3 842 538 065
10
Leitfähige Materialausführung nach
1)
DIN EN 61 340-5-1, geeignet für
ESD-sensitive Bereiche.
Ermittlung der benötigten
Rollenlemente
Die Anzahl n der Rollenelemente ergibt
sich aus der Streckenlänge I
ges
Das Restmaß <45 mm ist durch
entsprechende Aufteilung der
Rollenelemente auszugleichen.
TS 2plus 4.2

Application:
Roller elements RE can be clipped into
conveyor section profile SP 2/B instead
of driven belts.
Track rollers constructed in this way
are an economical solution for moving
workpiece pallets or other similar pallets
manually on a transfer system. The
permissible transportation weight is the
same as the workspiece pallet load.
Material:
Polyamide
Condition on delivery:
Assembled.
Required accessories:
Conveyor section profile SP 2/B
RE 45
45
00109805.eps
10
1)
10
Conductive material version in accordance
1)
with DIN EN 61 340-5-1, suitable for ESD-
sensitive sections.
Determining the number of required
roller elements
The number n of the roller elements
. required is calculated from the length of
the conveyor section I
The remaining measurement <45 mm
has to be distributed by spacing the
roller elements accordingly.
00126882.eps

Utilisation :
Des éléments à rouleaux RE peuvent
être encastrés dans le profilé de
section SP 2/B à la place de courroies
entraînées.
Ce type de section à rouleaux offre
une solution rentable pour le transport
manuel de palettes porte-pièces ou
autres sur un système de transfert.
La force d'appui maximale autorisée
correspond aux forces de la palette
porte-pièces.
Matériau :
Polyamide
Etat à la livraison :
Monté.
Accessoires nécessaires :
Profilé de section SP 2/B
F = 20 N
43
00109807.eps
Nr./No./N°
 0-2
3 842 319 501
3 842 538 064
1)
1)
Détermination du nombre d'éléments
à rouleaux nécessaires
Le nombre n d'éléments à rouleaux
est calculé sur base de la longueur de
. section I
ges
La dimension restante <45 mm est
à répartir de manière égale entre les
éléments à rouleaux.
Bosch Rexroth AG
RE 39
F = 40 N
39 6
43
Nr./No./N°
 0-2
3 842 520 000
10
3 842 538 245
10
Version de matériel conducteur selon DIN
EN 61 340-5-1, convient pour les domaines
sensibles aux ESD.
.
ges
5–39
