3–42 Bosch Rexroth AG
Längstransport · Longitudinal conveyor · Transport longitudinal

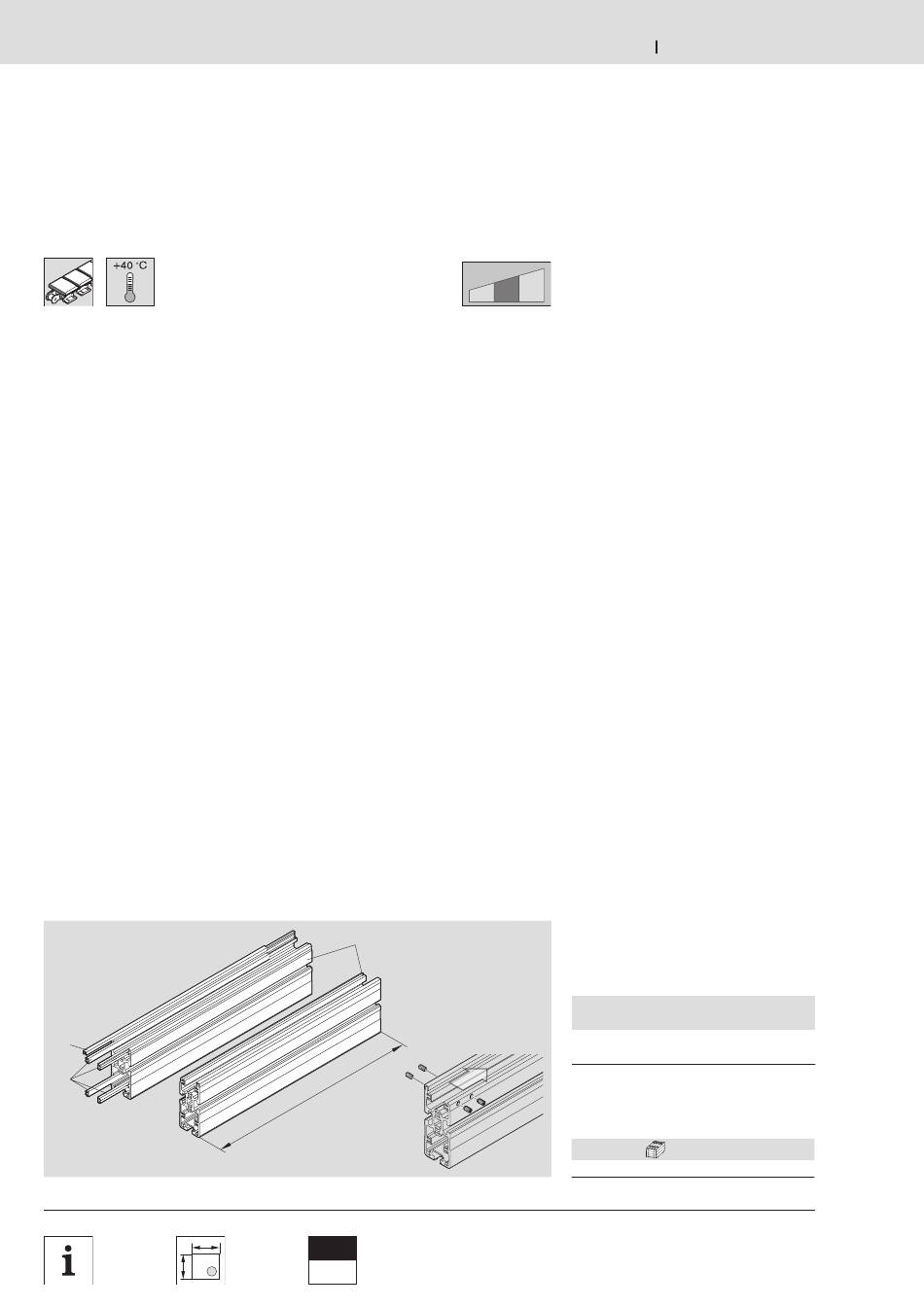

Strecke ST 2/C-100
ST 2/C-100 section
Section ST 2/C-100

Verwendung:
In Verbindung mit Antriebsstationen
AS 2/C und Umlenkung UM 2/C zum
Aufbau von Streckeneinheiten mit
Kunststoff-Flachplattenketten.
Material:
Streckenprofil (A) aus eloxiertem
Aluminium, Führungs- und Gleitprofile
(B) aus Polyamid.
Lieferumfang:
2x Streckenprofil SP 2/C (A) mit
montierten Führungs- und Gleitprofilen
(B1 und B2).
Lieferzustand:
Montiert
Zubehör, erforderlich:
– Sperrbolzen
– Querverbinder  3-51
Zubehör, optional:
– Streckenstützen SZ 2/...  6-2
– Profilverbinder  3-50
– Querverbinder  3-51
B1
B2
00125242.eps
 3-32

Application:
Used in conjunction with the AS 2/C
drive module and the UM 2/C return unit
to construct conveyor units with plastic
flat top chains.
Material:
Section profiles (A) of anodized
aluminum, guide and glide profiles (B) of
polyamide.
Scope of delivery:
2x SP 2/C section profiles (A) with
assembled guide and glide profiles (B1
and B2).
Condition on delivery:
Assembled
Required accessories:
– Blocking bolts
– Cross connectors  3-51
Optional accessories:
– SZ 2/... leg sets  6-2
– Profile connectors  3-50
– Cross connectors  3-51
A
l
Clean
Room
 11-41  11-109
TS 2plus 4.2
kg/cm

Utilisation :
Avec le poste d'entraînement AS 2/C et
le renvoi UM 2/C pour la construction
d'unités de section avec chaînes à
plateformes en plastique.
Matériau :
Profilés de section (A) en aluminium
anodisé, profilés de guidage et de
glissage (B) en polyamide.
Fournitures :
2x profilé de section SP 2/C (A) avec
profilés de guidage et de glissage (B1 et
B2) montés.
Etat à la livraison :
Monté
Accessoires nécessaires :
– Boulons de blocage
– Liaison transversale  3-51
Accessoires en option :
– Supports de section SZ 2/...  6-2
– Jonction de profilé  3-50
– Liaison transversale  3-51
Strecke ST 2/C-100
ST 2/C-100 section
Section ST 2/C-100
[mm]
60-6000
Sperrbolzen
Blocking bolts
Boulons de blocage
00125244.eps
3 842 531 138 (2013-06)
l Nr./No./N°
3 842 994 890
l = ... mm
Nr./No./N°
 0-2
3 842 537 353
