3 842 531 138 (2013-06)
Transportsteuerung · Transportation control · Commande de transport

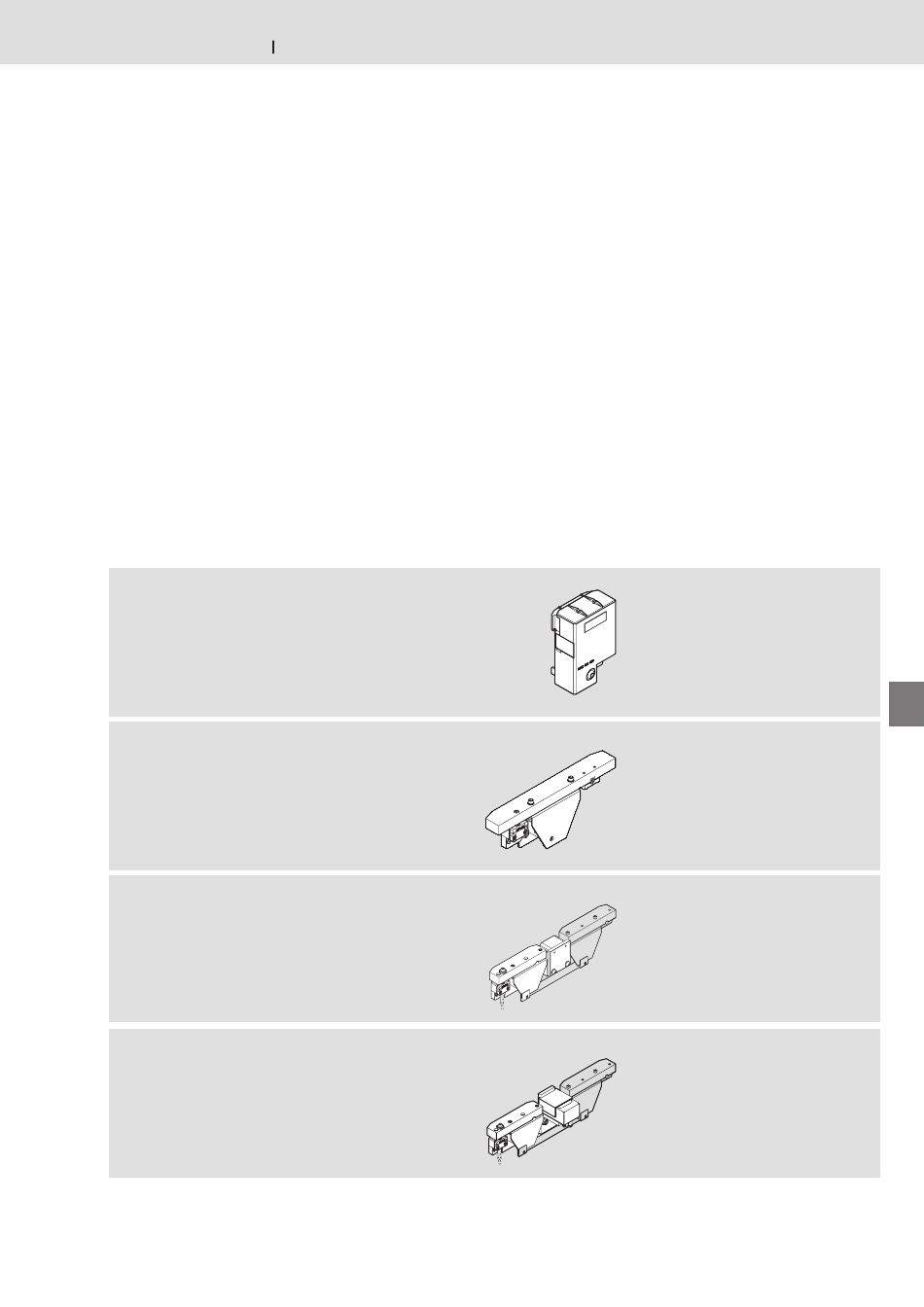

Wippen WI/M, WI 2/...
WI/M, WI 2/... rockers
Bascules WI/M, WI 2/...

Verwendung:
– Zur Bereichsüberwachung,
– Als Anschlag für Werk stückträger
beim Quertransport.
– Zur Werkstückträger erkennung
Näherungsschalter:
Die Wippen WI/M, WI 2/... sind je nach
gewünschter Funktion mit einem oder
zwei genormten Nähe r ungs schaltern
EN 60947-5-2-I2A12 auszurüsten.
WI/M
WI 2
WI 2/H
WI 2/D
TS 2plus 4.2

Application:
– For area moni toring,
– As a stop for transverse trans portation
of workpiece pallets.
– For workpiece pallet recognition
Proximity switches:
depending on the desired function
the WI/M, WI 2/... rockers should be
fitted with either one or two proximity
switches complying with standard
EN 60947-5-2-I2A12.
Bosch Rexroth AG

Utilisation :
– Á contrôler le secteur,
– De butée aux palettes porte-pièces
lors du transport transversal.
– Á reconnaître les palettes porte-pièces
Détecteurs de proximité :
Les bascules WI/M, WI 2/... doivent
être équipée, suivant la fonction désirée,
d'un ou de deux détecteurs de proximité
normés EN 60947-5-2-I2A12.
00116594.eps
00116760.eps
00116759.eps
00127900.eps
8–31
