3–92 Bosch Rexroth AG
Längstransport · Longitudinal conveyor · Transport longitudinal
AS 2/R-V-1200
AS 2/R-V-2200

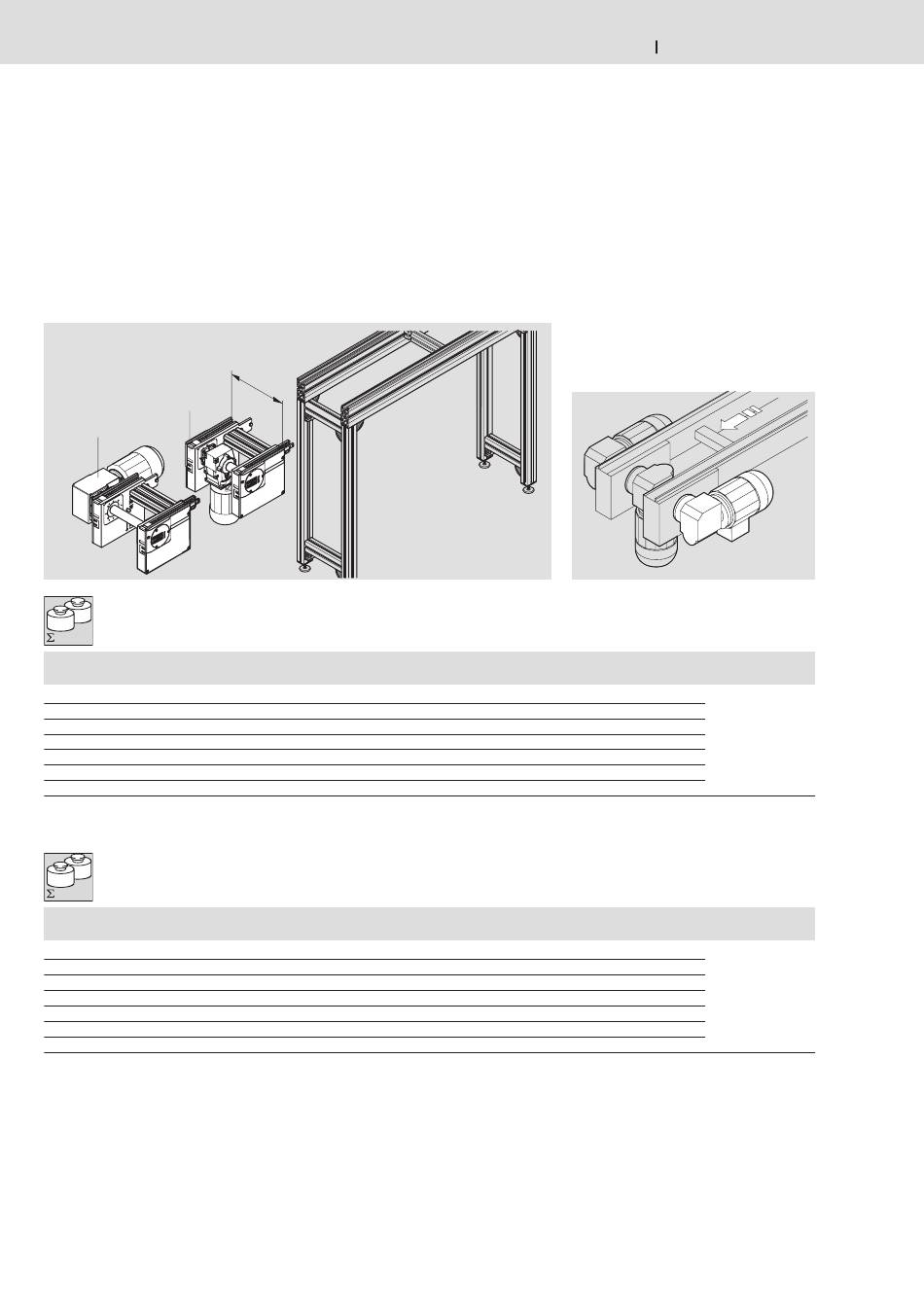

Antriebsstation AS 2/R-V-1200
AS 2/R-V-1200 drive module
Poste d'entraînement AS 2/R-V-1200
1200 kg
b v
1)
[mm] [m/min]
400 0; 6; 9; 12; 15; 18
480 0; 6; 9; 12; 15; 18
640 0; 6; 9; 12; 15; 18
800 0; 6; 9; 12; 15; 18
1040 0; 6; 9; 12; 15; 18
400-1040 0; 6; 9; 12; 15; 18
Antriebsstation AS 2/R-V-2200
AS 2/R-V-2200 drive module
Poste d'entraînement AS 2/R-V-2200
2200 kg
b v
1)
[mm] [m/min]
400 0; 6; 9; 12; 15; 18*
480 0; 6; 9; 12; 15; 18*
640 0; 6; 9; 12; 15; 18*
800 0; 6; 9; 12; 15; 18*
1040 0; 6; 9; 12; 15; 18*
400-1040 0; 6; 9; 12; 15; 18*
1) b = Spurbreite in Transportrichtung
v = Nenngeschwindigkeit der Kette
2)
N
Die Transportgeschwindigkeit kann bis zum
Faktor 2,5 höher liegen -> Hinweise
v = 0: ohne Motor und ohne Getriebe
N
* Reduzierte Belastung auf 1800 kg
Sonderausführungen auf Anfrage
b
U, f
2)
N
  11-122
U, f
2)
N
  11-122
1) b = Track width in direction of transport
2) v = Nominal chain speed
N
The conveying speed can be up to the factor
of 2.5 higher -> See notes
v = 0: without motor or gear
N
* Load reduced to 1800 kg
Special models on request
TS 2plus 4.2
MA = Motoranordnung
MA = Motor layout
MA = Disposition du moteur
R
M
00130152.eps
AT MA
S; K R; L; M
S; K R; L; M
S; K R; L; M
S; K R; L; M
S; K R; L; M
S; K R; L; M
AT MA
S; K R; L; M
S; K R; L; M
S; K R; L; M
S; K R; L; M
S; K R; L; M
S; K R; L; M
1) b = Ecart. de voie en direction du transport
2) v = Vitesse nominale de transport
N
La vitesse de transport peut être supérieure
jusqu a 2,5
fois -> Remarque
v = 0 : sans moteur et sans engrenage
N
* Charge réduite à 1800 kg
Versions spéciales sur demande
3 842 531 138 (2013-06)
00116761.eps
MA = L
Nr./No./N°
3 842 998 233
b = ... mm
v = ... m/min
N
U = ... V
f = ... Hz
AT = ...
MA = ...
Nr./No./N°
3 842 998 234
b = ... mm
v = ... m/min
N
U = ... V
f = ... Hz
AT = ...
MA = ...
