Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation

Die obere Endlagendämpfung des
Zylinders ist nur bei der vollen Hubhöhe
wirksam. Bei größeren Hüben empfehlen
wir, zur Erhöhung der Positionier‑
genauigkeit der HP 2 in oberster
Stellung den Werkstückträger separat zu
fixieren.
HP 2

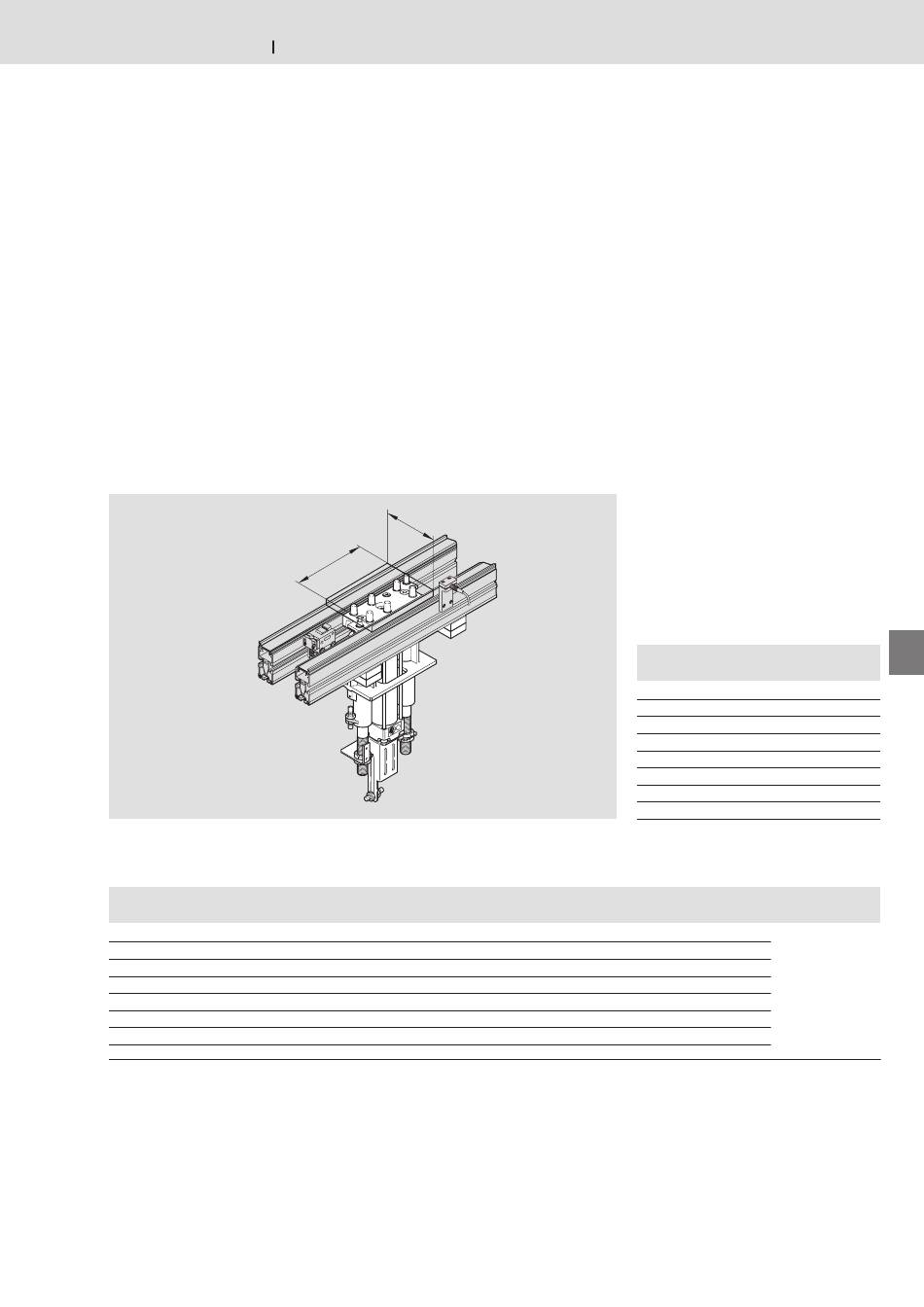

Hub‑Positioniereinheit HP 2
HP 2 lift position unit
Unité de levée et de positionnement HP 2
l b
T
[mm] [mm]
160 160; 240; 320
240 160; 240; 320
320 160; 240; 320; 400; 480
400 160; 240; 320; 400; 480
480 160; 240; 320; 400; 480
640 400; 480
800 400; 480
160; 240; 320; 400; 480
0
2)
Hub über Förderniveau
1)
Bei Angabe des Wertes "0" wird die
2)
HP 2 mit einer Hubplatte 3 842 516 048
 11‑80 an Stelle der Hub‑Positionierplatte
für Eigenkonstruktionen der Positionierplatte
ausgeliefert.
TS 2plus 4.2

Damping at the upper end takes effect
only under full lift. With larger lifts,
we recommend separately fixing the
workpiece pallet while the HP 2 is in
the highest position, in order to improve
positioning accuracy.
b
l
T
00116143.eps
Lift above conveyor
1)
If the value "0" is listed, the HP 2 will be
2)
delivered with a lift plate 3 842 516 048
 11‑80 instead of a lift positioning plate for
self‑construction of the positioning plate.

L'amortissement supérieur de la fin de
course est efficace seulement lorsque la
hauteur de levée est maximum. Pour des
levées plus grandes, nous conseillons
de fixer la palette porte‑pièces
séparément dans la position supérieure
de la HP 2, afin d'augmenter la précision
de positionnement.
Hubbereiche
Lift ranges
Plages de levée
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
55; 100; 150; 200; 250; 300; 350; 400 UB; AT; O
Course au‑dessus du convoyeur
1)
Lors de la saisie de la valeur « 0 », la
2)
HP 2 est fournie avec une plaque de levage
3 842 516 048  11‑80 au lieu d'une
plaque de levée et de positionnement pour
des constructions propres de la plaque de
positionnement.
Bosch Rexroth AG
h
N
[mm] [mm]
55
100 60‑104
150 105‑154
200 155‑204
250 205‑254
300 255‑304
350 305‑354
400 355‑404
h AO Nr./No./N°
N
[mm]
3 842 999 678
l = ... mm
T
b = ... mm
h = ... mm
AO = ...
7–13
1
2
3
4
5
6
h
1) 7
0
0‑59
8
9
10
11
12
13
14
15
16
17
