Längstransport · Longitudinal conveyor · Transport longitudinal

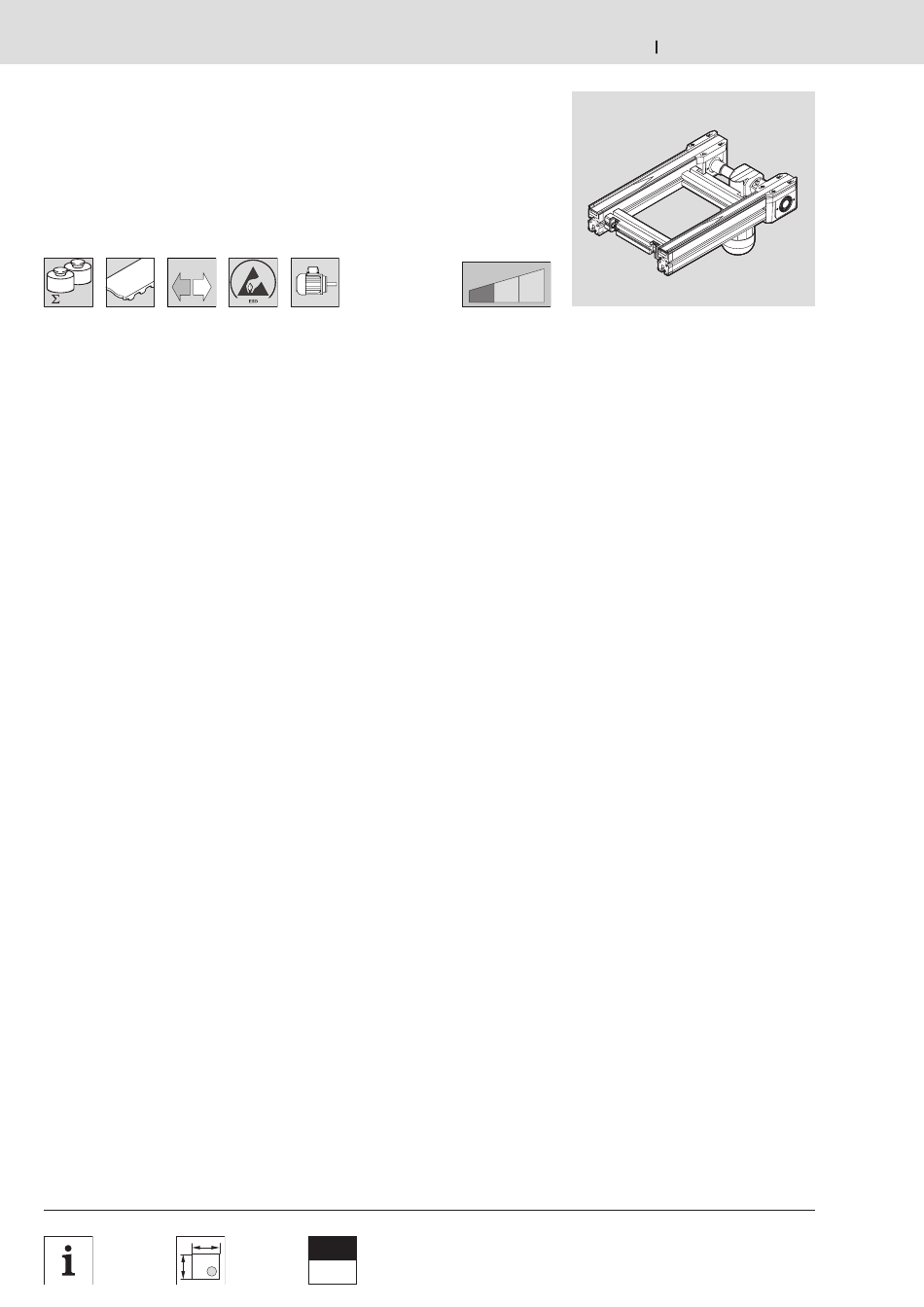

Bandstrecke BS 2
BS 2 belt section
Section à bande BS 2
60 kg

Verwendung:
– Längstransport des Werkstückträgers
auf Förderstrecken bis 6000 mm.
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
Ausführung:
– Funktionsbereite Förderstrecke mit
eigenem Antrieb. Motoranbau rechts
(MA = R), links (MA = L), bei größeren
Baugrößen auch in der Mitte (MA = M).
– Streckenlasten bis 60 kg im
Staubetrieb
– Fördermedium: Zahnriemen
mit Gewebeauflage, optional in
Antistatikausführung (ZA = A).
– Geeignet für Reversierbetrieb
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
Verbindungssatz  3-101
Stützen SZ 2/...  6-2
 3-4

Application:
– Longitudinal conveying of the
workpiece pallet on conveyor sections
up to 6000 mm.
– Transverse conveying of the workpiece
pallet between parallel conveyor
sections (in conjunction with two
HQ 2 lift transverse units)
Design:
– Ready for operation conveyor section
with own drive. Motor mounting
MA = R (right), MA = L (left), on
bigger sizes also MA = M (middle).
– Max. permissible load up to 60 kg in
accumulation operation
– Conveyor medium: toothed belt with
a woven surface, optional as antistatic
version (ZA = A).
– Suitable for reversible operation
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
Connection kit  3-101
Leg sets SZ 2/...  6-2
Clean
Room
 11-23  11-109
TS 2plus 4.2
kg/cm
00013181.eps

Utilisation :
– Transport longitudinal de la palette
porte-pièces sur des sections de
transport jusqu'à 6000 mm.
– Transport transversal de la palette
porte-pièces entre sections de transport
parallèles (en liaison avec deux unités
de levée transversale HQ 2)
Construction :
– Section de transport prête à fonctionner
avec propre entraînement. Montage
du moteur MA = R (à droite), MA = L
(à gauche), pour les grandes tailles
également MA = M (milieu).
– Charges de section jusqu'à 60 kg en
acc.
– Convoyeur : courroie dentée à
revêtement de toile, version antistatic en
option (ZA = A).
– Appropriée pour fonctionnement
réversible
– Raccordement du moteur au choix avec
câble/connecteur (AT = S) ou bornier
de connexion (AT = K)
Etat à la livraison :
Montée
Accessoires en option :
Jeu de jonction  3-101
Supports de section SZ 2/...  6-2
