Bosch Rexroth TS 2plus Manuel D'utilisation page 285

3 842 531 138 (2013-06)
Transportsteuerung · Transportation control · Commande de transport

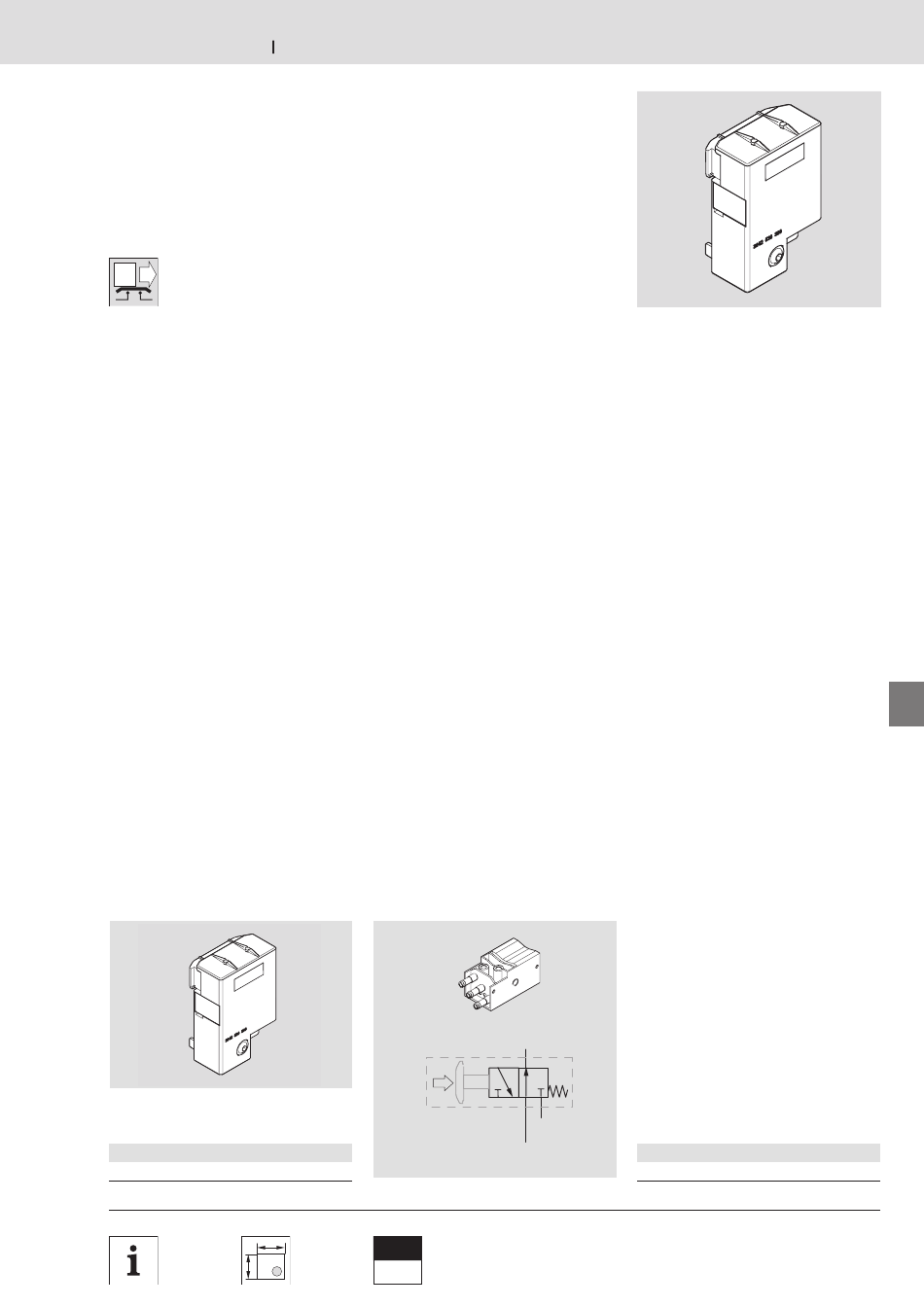

Wippe WI/M
WI/M rocker
Bascule WI/M

Verwendung:
Zur Bereichsüberwachung,
Staudruckregulierung und zur
Werkstückträger-Erkennung.
Die Wippe WI/M kann nicht als
Anschlag für aus dem Quertransport
ankommende Werkstückträger
verwendet werden. Entsprechend
dem Werkstückträger-Gewicht ist
zusätzlich ein Anschlag oder Dämpfer
zur Aufnahme des Anschlagimpulses
einzubauen.
Ausführung:
– Einfache und kompakte Bauweise.
– Überwachungsbereich: 60 mm.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
der Wippe WI/M an der Förderstrecke
ST 2/... oder Bandstrecke BS 2/...
Zubehör, optional:
– Näherungsschalter M12x70 mit
≥ 4 mm
Schaltabstand S
N
– Pneumatischer Zylinderschalter
(B) 3 842 532 151 für direkte
Umwandlung der Schieberbetätigung
in ein pneumatisches Signal. In
Verbindung mit einem Vereinzeler VE 2
( 8-4) kann eine einfache, rein
pneumatische Staudruckregulierung
aufgebaut werden
A
00116742.eps
Wippe WI/M
WI/M rocker
Bascule WI/M
Nr./No./N°
A 3 842 530 797
 8-31
TS 2plus 4.2

Application:
Used for area monitoring, accumulation
stop gate and workpiece pallet
recognition.
The WI/M rocker cannot be used as a
stop for workpiece pallets coming from
transverse transport. In accordance with
workpiece pallet weight, an additional
stop or shock absorber should be
installed to absorb the stop force.
Design:
– Simple and compact construction.
– Monitoring area: 60 mm.
Scope of delivery:
Includes mounting material to mount the
WI/M rocker on the ST 2/... conveyor
section element or BS 2/... belt section.
Optional accessories:
– M12x70 proximity switch with switch
≥ 4 mm
distance S
N
– Pneumatic cylinder switch (B)
3 842 532 151 for direct conversion
of the slide actuation into a pneumatic
signal. A simple, fully pneumatic
accumulation stop gate can be
constructed using a stop gate VE 2
( 8-4).
B
Clean
Room
 11-102  11-109
00116742.eps

Utilisation :
Pour contrôler le secteur, pour un
séparateur d'accumulation et à
reconnaître les palettes porte-pièces.
La bascule WI/M ne peut pas être
utilisée comme butée pour la palette
porte-pièces provenant du transport
transversal. En fonction du poids de la
palette porte-pièces, une butée ou un
amortisseur doit en plus être monté pour
l'absorption de la butée.
Construction :
– Construction légère et compacte.
– Secteur contrôlé : 60 mm.
Fournitures :
Matériel de fixation inclus pour le
montage de la bascule WI/M sur
l'élément de section de transport
ST 2/... ou à la section à bande BS 2/...
Accessoires en option :
– Détecteur de proximité M12x70 avec
écart de commutation S
– Détecteur de position pneumatique
(B) 3 842 532 151 pour une
conversion directe du vannage en un
signal pneumatique. En liaison avec un
séparateur VE 2 ( 8-4), un simple
séparateur d'accumulation exclusive-
ment pneumatique peut être constitué.
00130164.eps
2
Pneumatischer Zylinderschalter
Pneumatic cylinder switch
1 3
Détecteur de position pneumatique
4-6 bar
B
Bosch Rexroth AG 8–33
≥ 4 mm
N
Nr./No./N°
3 842 532 151
