3–60 Bosch Rexroth AG
Längstransport · Longitudinal conveyor · Transport longitudinal

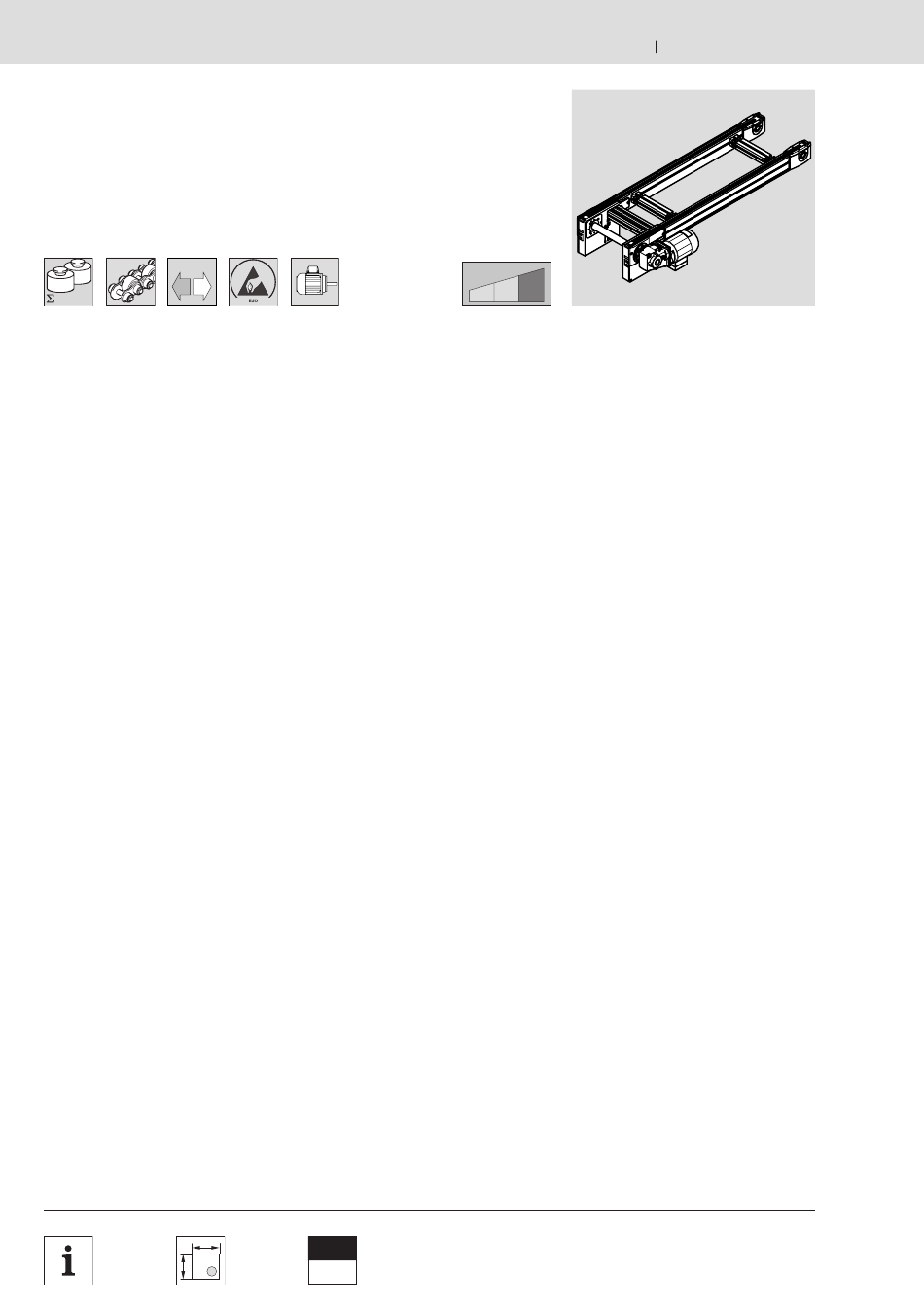

Bandstrecke BS 2/R-H
BS 2/R-H belt section
Section à bande BS 2/R-H
2000 mm
1200 kg

Verwendung:
– Längstransport des Werkstückträgers
auf Förderstrecken bis 6000 mm
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
Ausführung:
– Funktionsbereite Förderstrecke
– Robuste Ausführung für besonders
stark belastete Anlagen
– Streckenlasten bis 1200 kg
– Fördermedium: Staurollenkette
– Ausrüstung mit verschiedenen
Kettentypen: Staurollenkette mit
Polyamid-Staurollen (KT = 1),
mit Stahl-Staurollen (KT = 2),
mit Polyamid-Staurollen und
Kleinteileschutz (KT = 3) oder mit
Stahl-Staurollen und Kleinteileschutz
(KT = 4).
– Ausführung für Reversierbetrieb
optional bis l = 2000 mm und
Streckenlasten < 400 kg (RV = 1).
Kein Reversierbetrieb bei
Kettenausrüstung mit Kleinteileschutz
(KT = 3 oder KT = 4).
– Komplettstrecke mit integrierten
Gleitprofilen wahlweise aus
korrosionsbeständigem Stahl (GP = 1)
oder aus Kunststoff (GP = 0).
– Motoranbau seitlich rechts (MA = R),
links (MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit
Kabel und Stecker (AT = S) oder
Klemmenkasten (AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
– Verbindungssätze  3-101
– Stützen SZ 2/...-H  6-2
– Automatische Schmiereinheit LU 2,
 3-69
 3-56

Application:
– Longitudinal conveying of the
workpiece pallet on conveyor sections
of up to 6000 mm
– Transverse conveying of the workpiece
pallet between parallel conveyor
sections (in conjunction with two
HQ 2 lift transverse units)
Design:
– Ready for operation conveyor section
– Sturdy design for especially heavy-
duty systems
– Section loads of up to 1200 kg
– Conveyor medium: accumulation roller
chain
– Equipment with various chain types:
accumulation roller chain with
polyamide rollers (KT = 1), with steel
rollers (KT = 2), with polyamide rollers
and small parts protection (KT = 3)
or with steel rollers and small parts
protection (KT = 4).
– Version suitable for reversible
operation, optionally up to
l = 2000 mm and section loads
< 400 kg (RV = 1).
No reversible operation with chain
equipment with small parts protection
(KT = 3 or KT = 4).
– Complete section with integrated glide
profiles made of corrosion-resistant
steel (GP = 1) or plastic (GP = 0).
– Motor mounted on side, right
(MA = R), left (MA = L) or in the
center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
– Connection kits  3-101
– SZ 2/...-H leg sets  6-2
– LU 2 automatic lubrication unit,
 3-69
Clean
Room
 11-28  11-109
TS 2plus 4.2
kg/cm
00125190.eps

Utilisation :
– Transport longitudinal de la palette
porte-pièces sur des sections de
transport jusqu'à 6000 mm
– Transport transversal de la palette
porte-pièces entre sections de transport
parallèles (en liaison avec deux unités
de levée transversale HQ 2)
Construction :
– Section de transport prête à
fonctionner
– Construction robuste pour des
installations à charge particulièrement
élevée
– Charges de section jusqu'a 1200 kg
– Convoyeur : chaîne à galets
d'accumulation
– Equipement avec différents types de
chaîne : chaîne à galets d'acc. avec
galets en polyamide (KT = 1), avec
galets en acier (KT = 2), avec galets
en polyamide et protection pour des
éléments petits (KT = 3) ou avec
galets en acier et protection pour des
éléments petits (KT = 4).
– Version appropriée pour
fonctionnement réversible en option
jusqu'à I = 2000 mm et charges de
section < 400 kg (RV = 1). Aucun
fonct. révers. avec l'équipement de
chaîne avec protection pour des
éléments petits (KT = 3 ou KT = 4).
– Section complète avec profilés de
glissage intégrés au choix en acier
résistant à la corrosion (GP = 1) ou en
plastique (GP = 0).
– Montage du moteur MA = R (à droite),
MA = L (à gauche) ou MA = M (millieu)
– Raccordement du moteur au choix
avec câble et connecteur (AT = S) ou
bornier de connexion (AT = K)
Etat à la livraison :
Montée
Accessoires en option :
– Jeux de jonction  3-101
– Supports de section SZ 2/...-H
 6-2
– Elément graisseur automatique LU 2,
 3-69
3 842 531 138 (2013-06)
