Quertransport · Transverse conveyor · Transport transversal

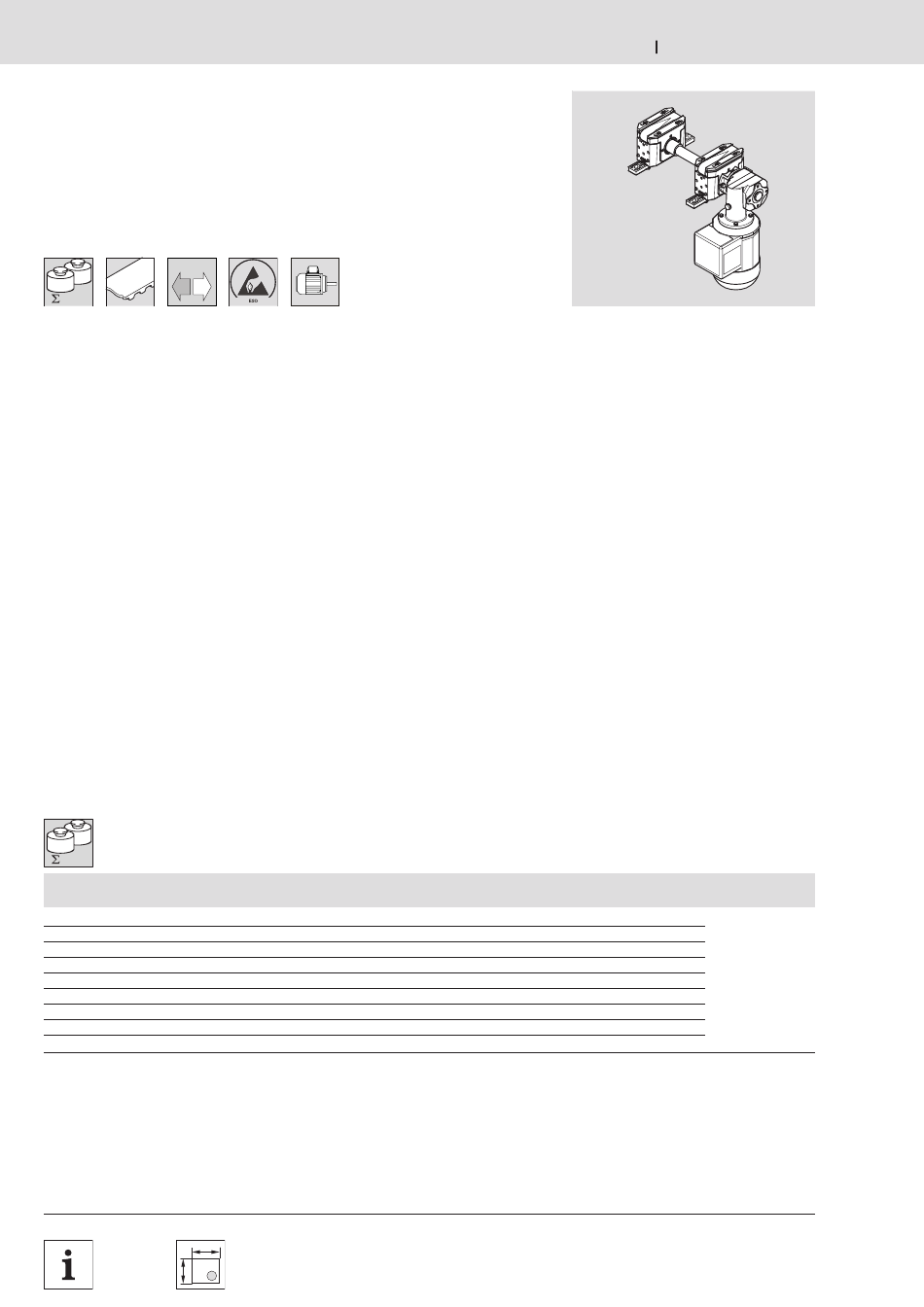

Bandstrecke BS 2/130
BS 2/130 belt section
Section à bande BS 2/130
30 kg

Verwendung:
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken mit
Abstand a = 135 mm (in Verbindung
mit zwei Hub-Quereinheiten HQ 2)
– Für Belastungen bis 30 kg
Ausführung:
– Funktionsbereite Förderstrecke
– Fördermedium:
Zahnriemen mit Gewebeauflage,
in Antistatikausführung
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferumfang:
Inkl. Befestigungsmaterial
Lieferzustand:
Montiert
Bandstrecke BS 2/130
BS 2/130 belt section
Section à bande BS 2/130
30 kg
b l
1) 2)
[mm] [mm]
160 130
240
130
320
130
400
130
480
130
640
130
800
130
1040 130
160-1040 130
1) b = Spurbreite in Transportrichtung
2) l = Feste Länge 130 mm
3) v = Nenngeschwindigkeit;
N
v = 0: ohne Motor und ohne Getriebe
N
Sonderausführungen auf Anfrage
 5-14

Application:
– Transverse conveying of the workpiece
pallet between parallel conveyor
sections with distance a = 135 mm
(in conjunction with two HQ 2 lift
transverse units)
– For loads of up to 30 kg
Design:
– Ready for operation conveyor section
– Conveyor medium:
Toothed belt with a woven surface,
as antistatic version
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Scope of delivery:
Incl. mounting material
Condition on delivery:
Fully assembled
v U, f
3)
N
[m/min]  11-122
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
1) b = Track width in direction of transport
2) l = Fixed length 130 mm
3) v = Nominal transportation speed;
N
v = 0: without motor and gear
N
Special models on request
 11-72
TS 2plus 4.2 3 842 531 138 (2013-06)
00126880.eps

Utilisation :
– Transport transversal de la palette
porte-pièces entre sections de
transport parallèles en distance de
a = 135 mm (en liaison avec deux
unités de levée transversale HQ 2)
– Pour les charges jusqu'à 30 kg
Construction :
– Section de transport prête à
fonctionner
– Convoyeur :
courroie dentée à revêtement de toile,
version antistatic
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K)
Fournitures :
Matériel de fixation
Etat à la livraison :
Montée
AT MA
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
b = Ecart. de voie en direction du transport
1)
l = Longueur fixée a 130 mm
2)
v = Vitesse nominale de transport;
3)
N
v = 0 : sans moteur et sans engrenage
N
Versions spéciales sur demande
Nr./No./N°
3 842 999 743
b = ... mm
l = 130 mm
v = ... m/min
N
U = ... V
f = ... Hz
AT = ...
MA = ...
