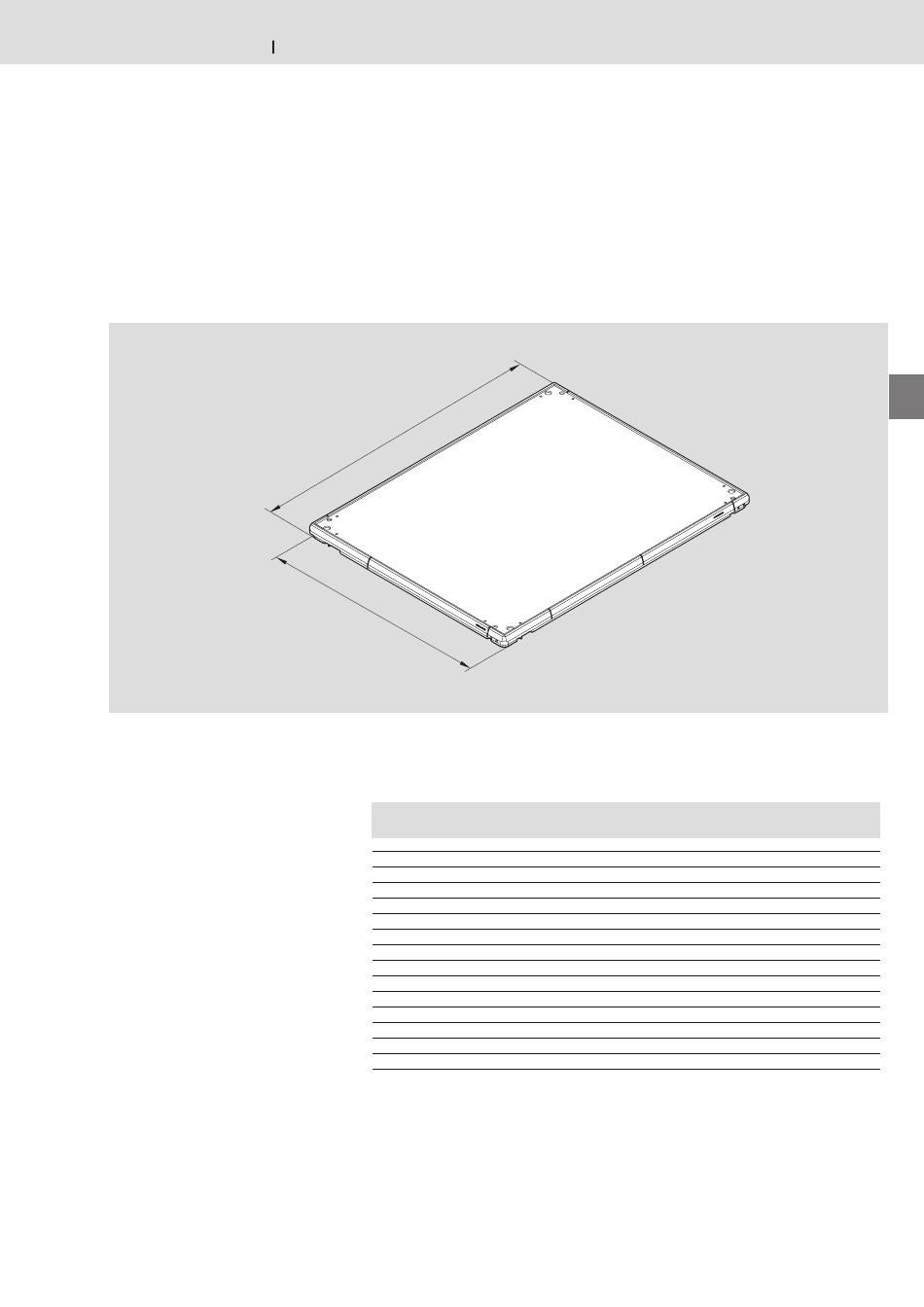

Werkstückträger · Workpiece pallets · Palettes porte-pièces
Leergewicht/Eigengewicht des
1)
Werkstückträgers
Sonderabmessungen auf Anfrage
TS 2plus 4.2
l
T
W
b
W
T
WT 2: komplett montiert
WT 2: fully assembled
WT 2: entièrement montée
l b
WT WT
[mm] [mm]
160 160
240 160
240 240
320 160
320 240
320 320
400 240
400 320
400 400
480 320
480 400
480 480
640 400
640 480
640 640
Empty weight/workpiece pallet system
1)
weight
Special dimensions on request
m
1)
WT
[kg]
1,6
2,2
3,1
2,8
3,9
4,9
4,7
6,0
7,4
7,2
8,7
10,2
11,4
13,4
17,5
1)
Dimensions spéciales sur demande
Bosch Rexroth AG
00012886.eps
Nr./No./N°
0 842 090 030
0 842 090 032
0 842 090 039
0 842 090 034
0 842 090 041
0 842 090 048
0 842 090 043
0 842 090 050
0 842 090 080
0 842 090 051
0 842 090 081
0 842 090 086
0 842 090 083
0 842 090 088
3 842 523 405
Poids à vide/poids propre de la palette
porte-pièce
2–7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
