Bosch Rexroth TS 2plus Manuel D'utilisation page 258

8–6 Bosch Rexroth AG
Transportsteuerung · Transportation control · Commande de transport

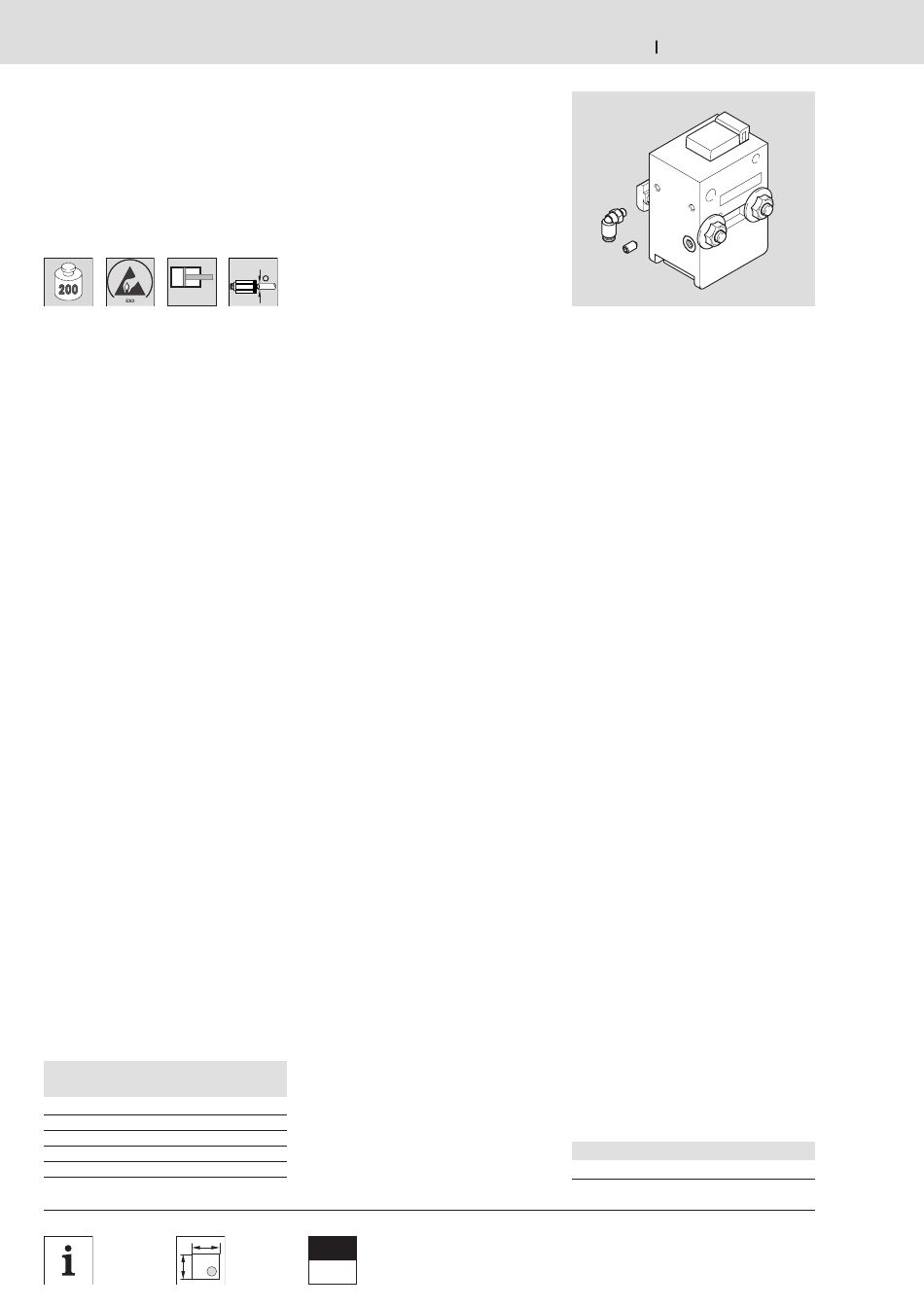

Vereinzeler VE 2
VE 2 stop gate
Séparateur VE 2
4...6 bar

Verwendung:
Stoppen eines oder mehrerer
auflaufender Werkstückträger an
der definierten Werkstückträger-
Anschlagfläche.
Anbauort:
Förderstrecke.
Ausführung:
– Pneumatischer Vereinzeler. In
drucklosem Zustand geht der
Vereinzeler durch eine Feder
in die Sperrstellung und der
Werkstückträger wird angehalten.
– Kippvereinzeler; Öffnen ohne
Verschleiß an der WT-Anlagefläche.
– Werkstückträgerlast bis 200 kg
zulässig (Fördergeschwindigkeit
6 m/min).
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
an Förderstrecke; pneumatische
Elemente.
Lieferzustand:
Montiert.
Zubehör, optional:
– Rücklaufsperre VE 2/RS  8-12,
3 842 531 696 zur Vermeidung von
Rückprallen des Werkstückträgers.
– Schalterhalter SH 2/...  8-23.
– Positionsabfrage  8-10.
WT
[kg]
200
140
100
70
50
 8-4
4 mm

Application:
Stops one or more accumulating
workpiece pallets at the defined stop
surface of the workpiece pallet.
Mounting position:
Conveyor section.
Design:
– Pneumatic stop gate. When the
pressure is released the stop gate is
closed by a spring and the workpiece
pallet is stopped.
– Tilting stop gate: Can be opened
without causing abrasion on the
surface of the workpiece pallet
– Workpiece pallet load of up to 200 kg
(conveying speed 6 m/min).
Scope of delivery:
Incl. all fastening hardware to mount
on the conveyor section; pneumatic
elements.
Condition on delivery:
Fully assembled.
Optional accessories:
– VE 2/RS return stop  8-12,
3 842 531 696 for absorbing the
rebound force.
– SH 2/... switch bracket  8-23.
– Accessory Position switch  8-10.
v
1)
N
[m/min]
6
9
12
1) Zulässige Fördergeschwindigkeit
15
1) Maximum conveying speed
18
1) Vitesse de convoyage maximale
Clean
Room
 11-86  11-109
TS 2plus 4.2 3 842 531 138 (2013-06)
00116027.eps

Utilisation :
Arrêter une ou plusieurs palettes porte-
pièces entrantes au méplat défini de
butée de la palette porte-piéces.
Emplacement de montage :
Section de transport.
Construction :
– Séparateur pneumatique. Lorsqu'il
n'y a pas de pression, le séparateur
est bloqué par un ressort et la palette
porte-pièces est arretée.
– Séparateur à bascule : permet
l'ouverture sans que le méplat de
butée de la palette porte-pièces s'use.
– Charge de la palette porte-pièces
autorisée jusqu'à 200 kg (vitesse de
convoyage 6 m/min).
Fournitures :
Le matériel de fixation pour le montage
sur la section de transport est inclus; les
éléments pneumatiques sont inclus.
État à la livraison :
Monté.
Accessoires en option :
– Blocage anti-retour VE 2/RS
 8-12, 3 842 531 696 pour
absorber la force de rapport.
– Support d'interrupteur SH 2/...
 8-23.
– Interrogation de position  8-10.
Vereinzeler VE 2
VE 2 stop gate
Séparateur VE 2
Nr./No./N°
0 842 900 300
