3 842 531 138 (2013-06)
Längstransport · Longitudinal conveyor · Transport longitudinal

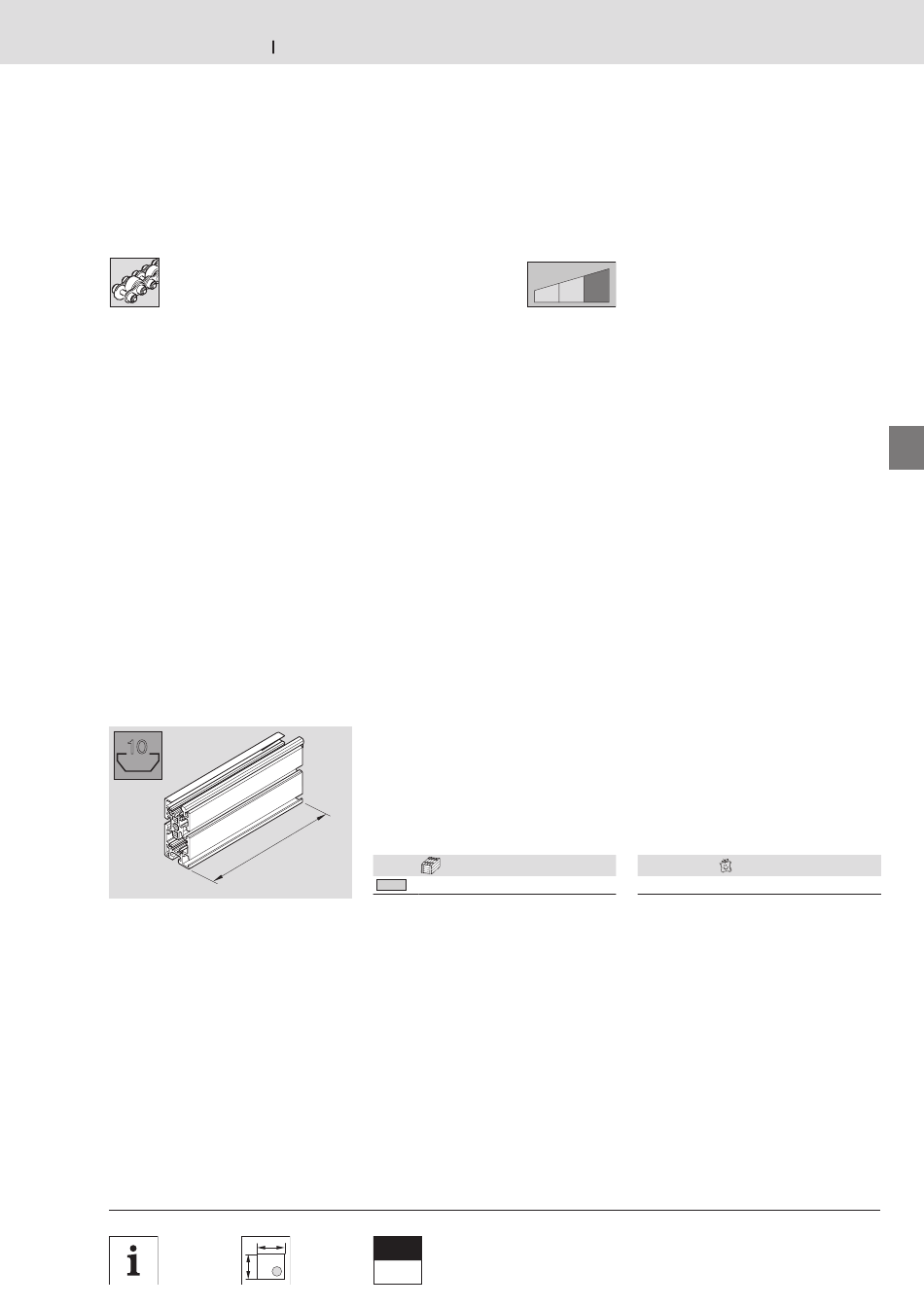

Streckenprofil SP 2/R-H
SP 2/R-H conveyor section profile
Profilé de section SP 2/R-H

Verwendung:
Aufbau von hochbelastbaren
Streckeneinheiten mit Bauhöhe 100 mm
in Verbindung mit Antriebsstation
AS 2/R, Umlenkung UM 2/R,
Fördermedium Flachplattenkette und
Führungsprofil.
Ausführung:
Aluminium-Strangpressprofil in
besonders robuster Ausführung.
Integrierter Kabelkanal am Profilfuß
(optional verschließbar mit Aluminium-
Abdeckleiste).
Zubehör:
– Führungsprofil FP 2/H-St,  3-79
– Gleitprofil GP 2/H-St,  3-79
– Gleitprofil GP 2/H-Kst,  3-79
– Adapterplattensatz ST 2/R-H,
 3-78
SP 2/R-H
10
l
00125197.eps
 3-62
TS 2plus 4.2

Application:
Used to construct heavy-duty conveyor
units with a height of 100 mm in
conjunction with AS 2/R drive modules,
UM 2/R return units, flat top chain
conveyor medium and guide profile.
Design:
Extruded aluminum profile with an
especially sturdy design.
Integrated cable duct in profile base
(can be optionally closed with an
aluminum cover rail).
Accessories:
– FP 2/H-St guide profile,  3-76
– GP 2/H-St glide profile,  3-76
– GP 2/H-Kst glide profile,  3-76
– ST 2/R-H adapter plate kit,  3-78
Streckenprofil SP 2/R-H
SP 2/R-H conveyor section profile
Profilé de section SP 2/R-H
 0-2
12
Clean
Room
 11-44  11-109
kg/cm

Utilisation :
Construction d'unités de section à haute
capacité de charge avec une hauteur
de montage de 100 mm en association
avec le poste d'entraînement AS 2/R, le
renvoi UM 2/R, le convoyeur chaîne à
plateformes et le profilé de guidage.
Construction :
Profilé en aluminium extrudé en
construction particulièrement robuste.
Chemin de câbles intégré sur le pied du
profilé (peut être fermé en option avec le
couvre-joint en aluminium).
Accessoire :
– Profilé de guidage FP 2/H-St,
 3-76
– Profilé de glissage GP 2/H-St,
 3-76
– Profilé de glissage GP 2/H-Kst,
 3-76
– Kit de plaques d'adaptation ST 2/R-H,
 3-78
Aluminium-Abdeckleiste für Kabelkanal
Aluminum cover rail for cable duct
Couvre-joint en alum. pour chemin de câbles
Nr./No./N° l [mm]
l [mm]
6000 3 842 536 792 2000
Bosch Rexroth AG 3–77
Nr./No./N°
 0-2
3 842 523 258
