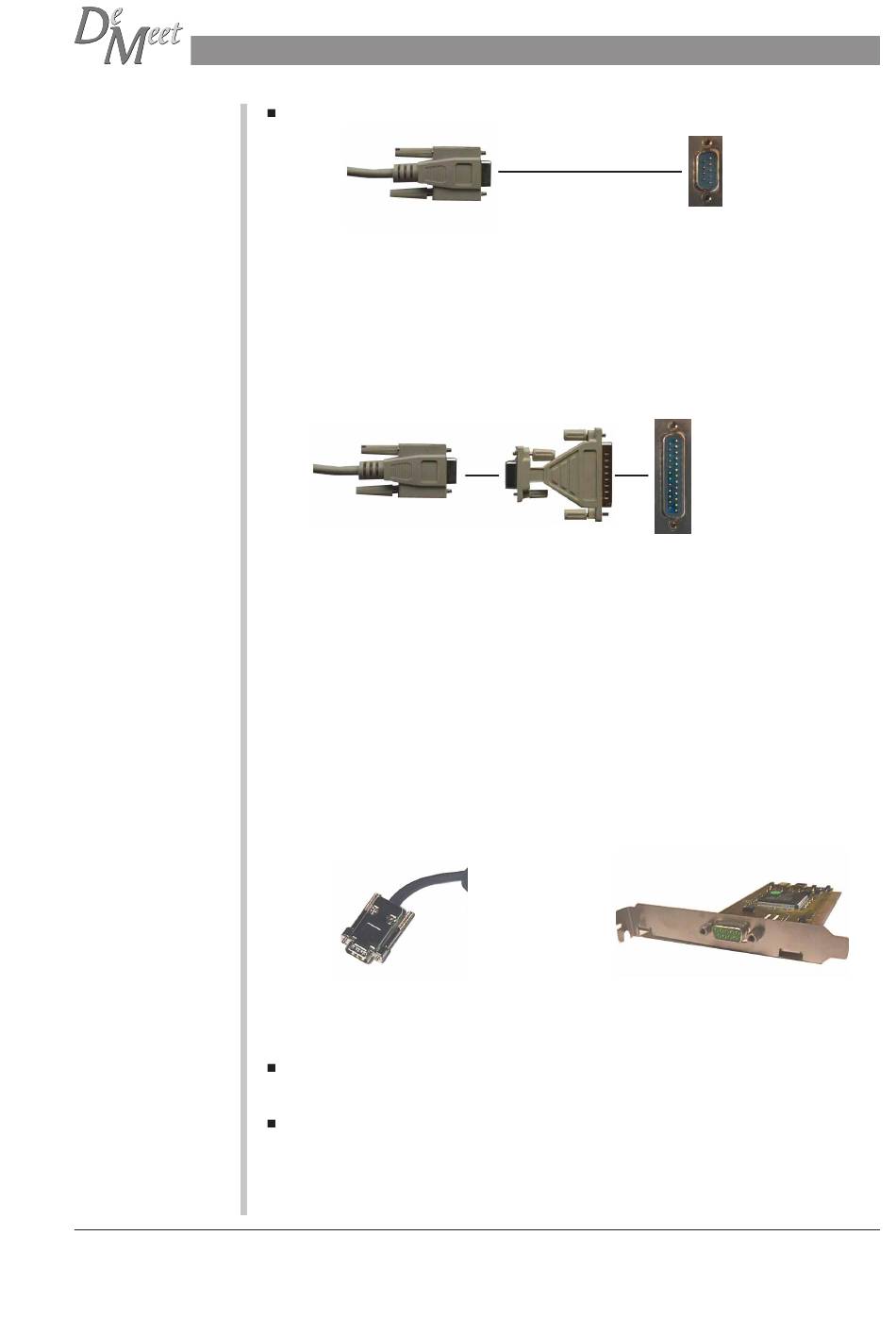

Connectez le connecteur 9 pins du câble RS232C à un port série du PC.
Connecteur du câble
RS232C
Nota :
Le connecteur 9 pins femelle du câble RS232C convient pour la plupart des ports série
de PC. Cependant certains PC sont équipés de port série avec un connecteur mâle 25
pins.
Pour connecter la DeMeet à ces PC, utilisez un adaptateur comme indiqué ci-dessous.
Connecteur du câble
RS232C
4. Câble vidéo
Utilisez le 'câble vidéo' de la DeMeet pour connecter la machine à la 'carte d'acquisition'.
Le 'câble vidéo' se trouve à l'arrière de l''unité de contrôle 19"'. Ce câble est directement
connecté à la caméra.
Le 'câble vidéo', fourni avec la DeMeet, dispose d'un connecteur sub D 9 pins mâle.
Cependant, on trouve seulement 4 pins dans ce connecteur.
Connecteur du câble vidéo
Installez la carte d'acquisition dans le PC. Référez-vous au manuel Installation de la
carte d'acquisition SGM 15400 pour de plus amples informations.
Connectez le 'connecteur du câble vidéo' à la prise de la 'carte d'acquisition SGM 15400' .
Connexion de la DeMeet
Port série du PC
Adaptateur
Port série du PC
Carte d'acquisition SGM 15400
9 pins
25 pins
9
