DeMeet Palpeur manuel d'utilisation
Mesure de
La procédure suivante dans cet exemple est la mesure de la profondeur d'une
profondeur d'une
encoche. Dans cette section on prendra un point de palpage machine, donc il faudra
prendre des Points de Liaison, parce que la DeMeet se déplacera.
encoche
Le dernier Point de Liaison était pris au-dessus du dernier point de palpage ma-
chine pour définir Droite 7 à approximativement 2 cm au-dessus de Plan 1.
A l'aide du joystick, déplacez le palpeur à approximativement 2 cm au-dessus du
Définir un Point
point où on va définir le Point5, et appuyez sur le bouton Point de Liaison. Le
Offset en mode

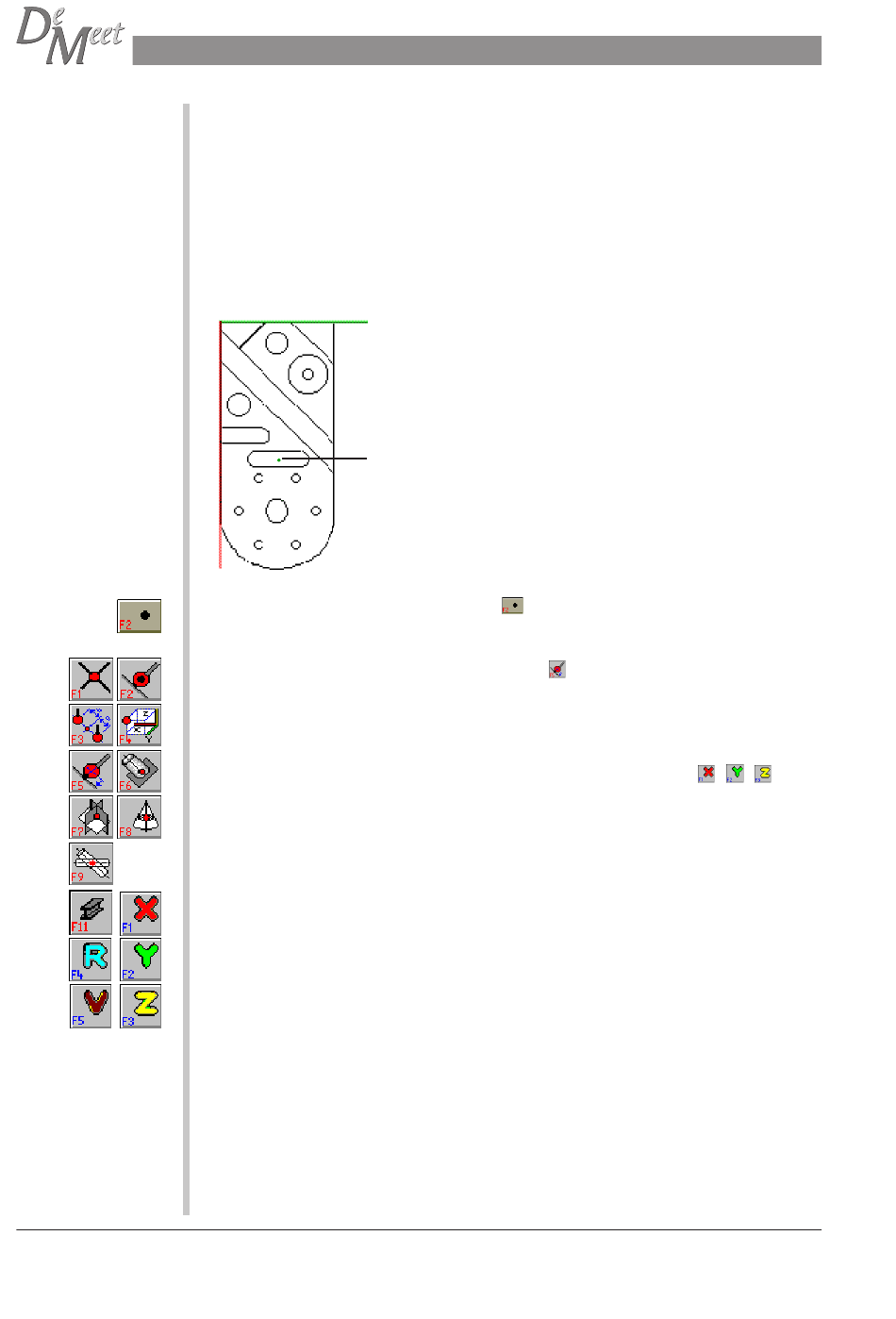

dessin montre le point à définir.
Direct
Point5
Appuyez sur le bouton Définir un Point (
) sur la Barre d'Outils. La saisie de ce
bouton activera les 10 options Palette pour la définition d'un point.
Appuyez sur le bouton Définir un Point Offset ( ) sur la Palette, pour définir
Point5.
L'Indicateur de Points affichera 1 point à prendre (en compte décroissant).
Sélectionnez le bouton Offset Axe X, l'Offset Axe Y et l'Offset Axe Z ( ,
,
) pour
l'offset du diamètre du palpeur dans toutes les trois directions des axes.
Le point peut être défini en prenant un point de palpage machine ou en
sélectionnant une figure antérieurement définie. Dans cet exemple, Point5 sera
défini à l'aide d'un point de palpage machine.
Utilisez le joystick pour déplacer le palpeur dans l'encoche, et prenez un point de
palpage machine au fond de l'encoche.
Si le mode Interruption n'est pas actif, la distance sera calculée, et les résultats
seront affichés dans le Mini-Report et dans la Zone de Visualisation Graphique en 3
dimensions. La DeMeet Palpeur reprendra automatiquement le Point Offset suivant
avec 1 point affiché sur l'Indicateur de Points.
La profondeur de l'encoche est la coordonnée Z de Point5.
Mettez le système au premier niveau en appuyant sur 'Echap' au clavier une fois
pour désélectionner l'option Palette couramment sélectionnée, et encore une fois
pour désélectionner la fonction Barre d'Outils couramment sélectionnée.
Sortez le palpeur de l'encoche et prenez un Point de Liaison au-dessus du point5 à
approximativement 2 cm au-dessus de Plan 1.
