Une tolérance de perpendicularité se définit selon une des phrases ci-dessous:-
1
Une zone de tolérance de deux plans ou droites, perpendiculaires à une
droite ou un axe d'origine, dans laquelle la surface, droite ou axe de la
figure en question doit se trouver.
2
Une zone de tolérance cylindrique, perpendiculaire à un ou plusieurs plans
ou axes, dans laquelle l'axe de la figure en question doit se trouver.
Un, ou dans certains cas les deux définitions s'appliquent à toute combinaison de
plans, droites ou axes de cylindres ou de cônes.
Les pages suivantes sont des exemples de perpendicularité dans un dessin, une
interprétation de la signification de ce dessin, et une explication de la façon de
performance avec le logiciel de la DeMeet Palpeur.

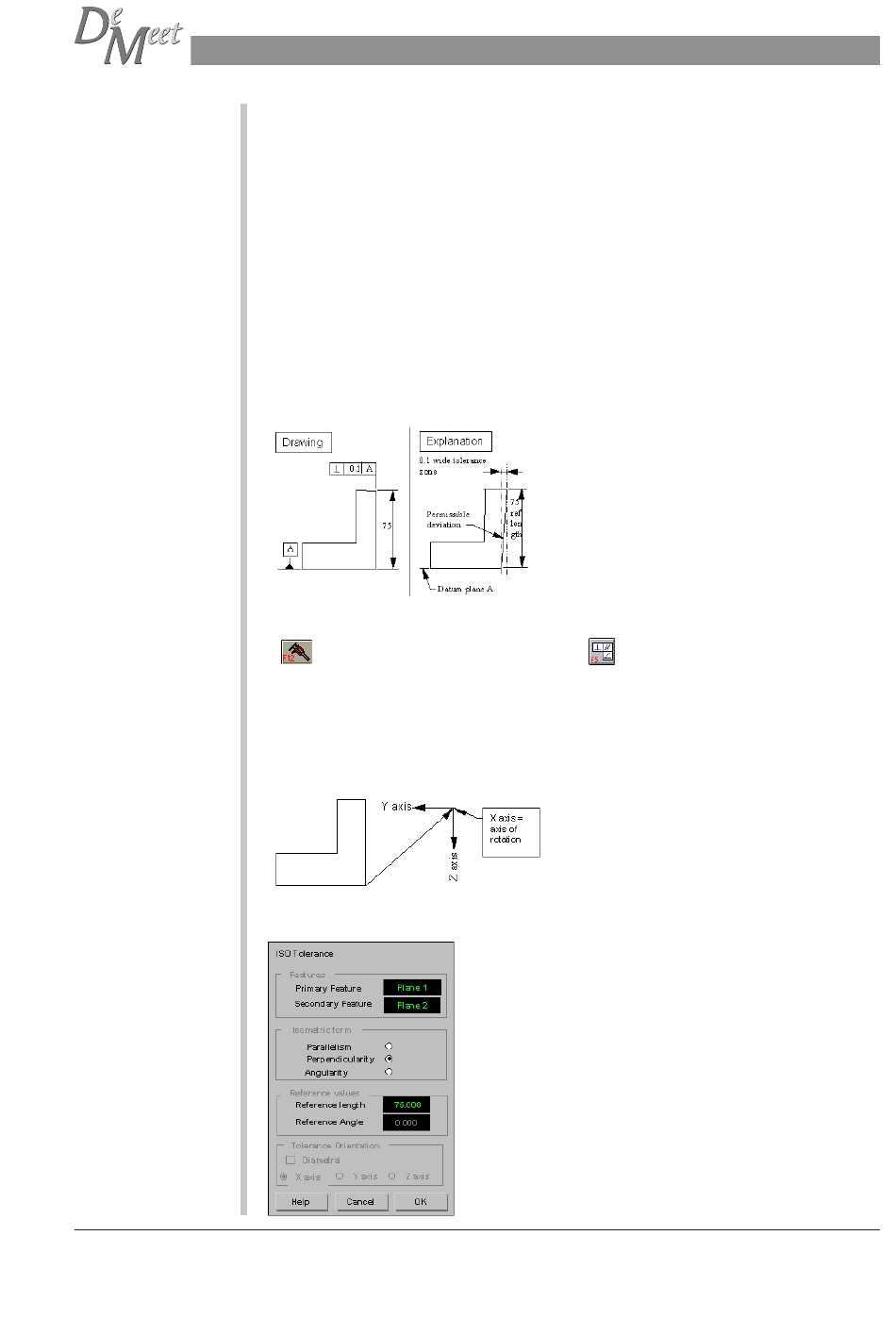

Exemple perpendicularité 1.
Après la définition de deux plans d'un composant, (plan 1 sur face d'origine [A] et
plan 2 sur la face de côté comme ci-dessus) sélectionnez Mesure sur la barre d'outils
(
), puis tolérances ISO sur la palette (
tolérances ISO s'ouvrira. Sélectionnez plan 1 comme l'origine ou figure 'primaire', et
plan 2 comme la figure 'secondaire' .
Sélectionnez perpendicularité dans la boîte de formes isométriques, et entrez une
longueur de référence de 100 selon le dessin.
Sélectionnez l'axe X dans la boîte d'orientation de tolérances, comme l'axe le long
duquel la perpendicularité peut tourner comme indiqué ci-dessous.
Maintenant appuyez sur OK. La perpendicularité sera calculée et stockée comme une
Figure Mesurée.
Manuel d'utilisation DeMeet Palpeur
). La boîte de dialogue de
145
