Explication
d'Angularité
148
Une tolérance d'angularité se définit selon une des phrases suivantes:-
1
Une zone de tolérance de deux plans ou droites parallèles, à un angle de
base spécifié par rapport au plan ou axe d'origine, dans laquelle la surface,
droite ou axe de la figure en question doit se trouver.
2
Une zone de tolérance cylindrique, à un angle de base spécifié par rapport à
un ou plusieurs plans ou axes d'origine, dans laquelle doit se trouver l'axe
de la figure en question.
Un, ou dans certains cas les deux définitions s'appliquent à toute combinaison de
plans, droites ou axes de cylindres ou de cônes.
Les pages suivantes sont des exemples d'angularité dans un dessin, une
interprétation de la signification de ce dessin, et une explication de la façon de
performance avec le logiciel de la DeMeet Palpeur.

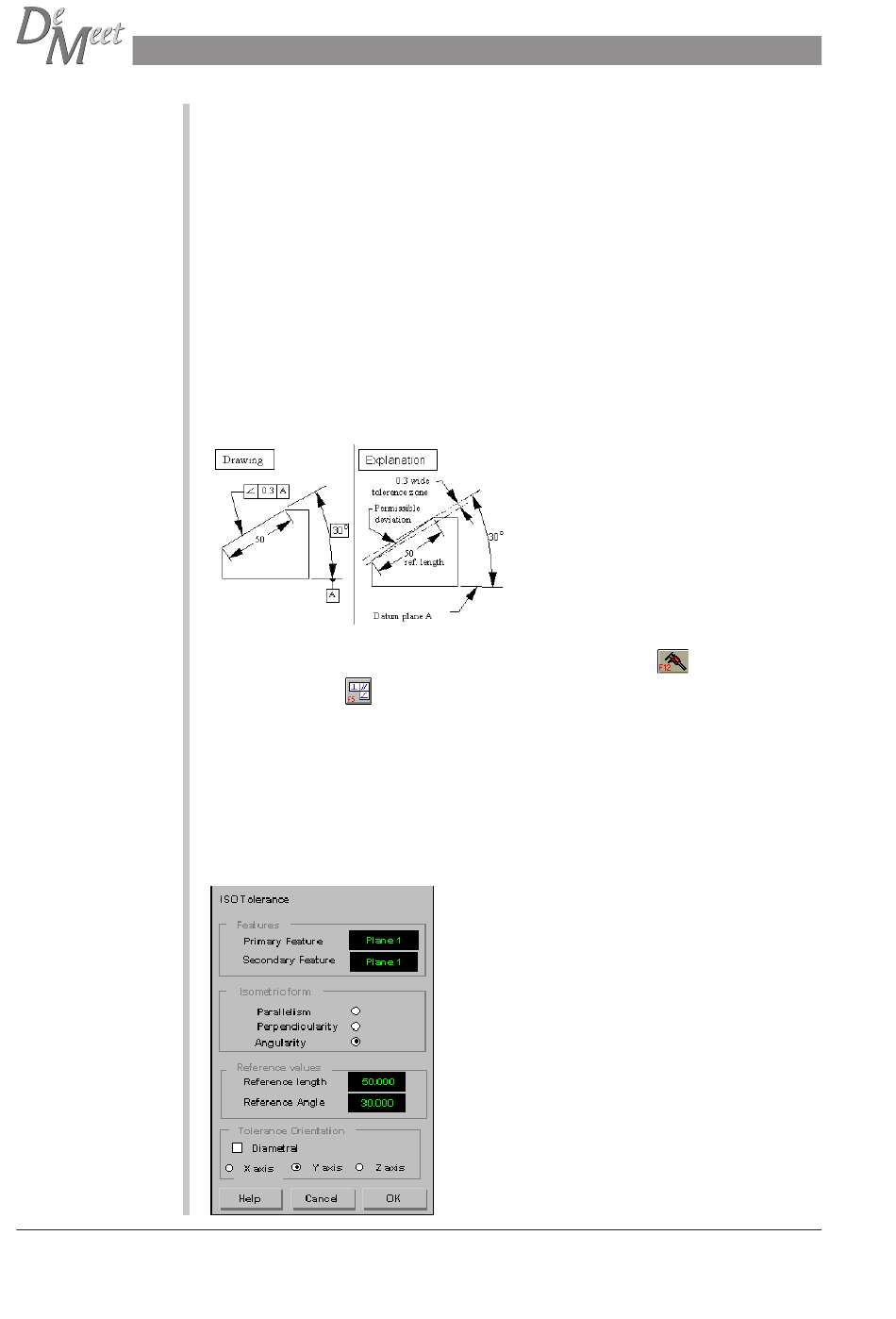

Exemple d'Angularité 1
Définissez plan 1 sur la face d'origine [A], et plan 2 dans le trou sous un angle selon
le dessin ci-dessus. Sélectionnez Mesure sur la barre d'outils (
ISO sur la palette (
).
Ceci ouvrira la boîte de dialogue de tolérances ISO.
Sélectionnez plan 1 comme la figure 'primaire', et cylindre 1 comme la figure
'secondaire' . Sélectionnez perpendicularité dans la boîte de formes isométriques, et
entrez une longueur de référence et un angle de référence de 30 degrés selon le
dessin. Dans la boîte d'orientation de tolérances, sélectionnes 'Axe Y' . Ceci est l'axe
autour duquel l'angle tournera. Ensuite, appuyez sur OK. L'angularité sera calculée et
stockée comme une Figure Mesurée.
Manuel d'utilisation DeMeet Palpeur
), puis tolérances
Copyright
©
2001 Schut Geometrical Metrology
