Définir un point à
l'intersection d'une
Droite et un Plan
Copyright
©
2001 Schut Geometrical Metrology

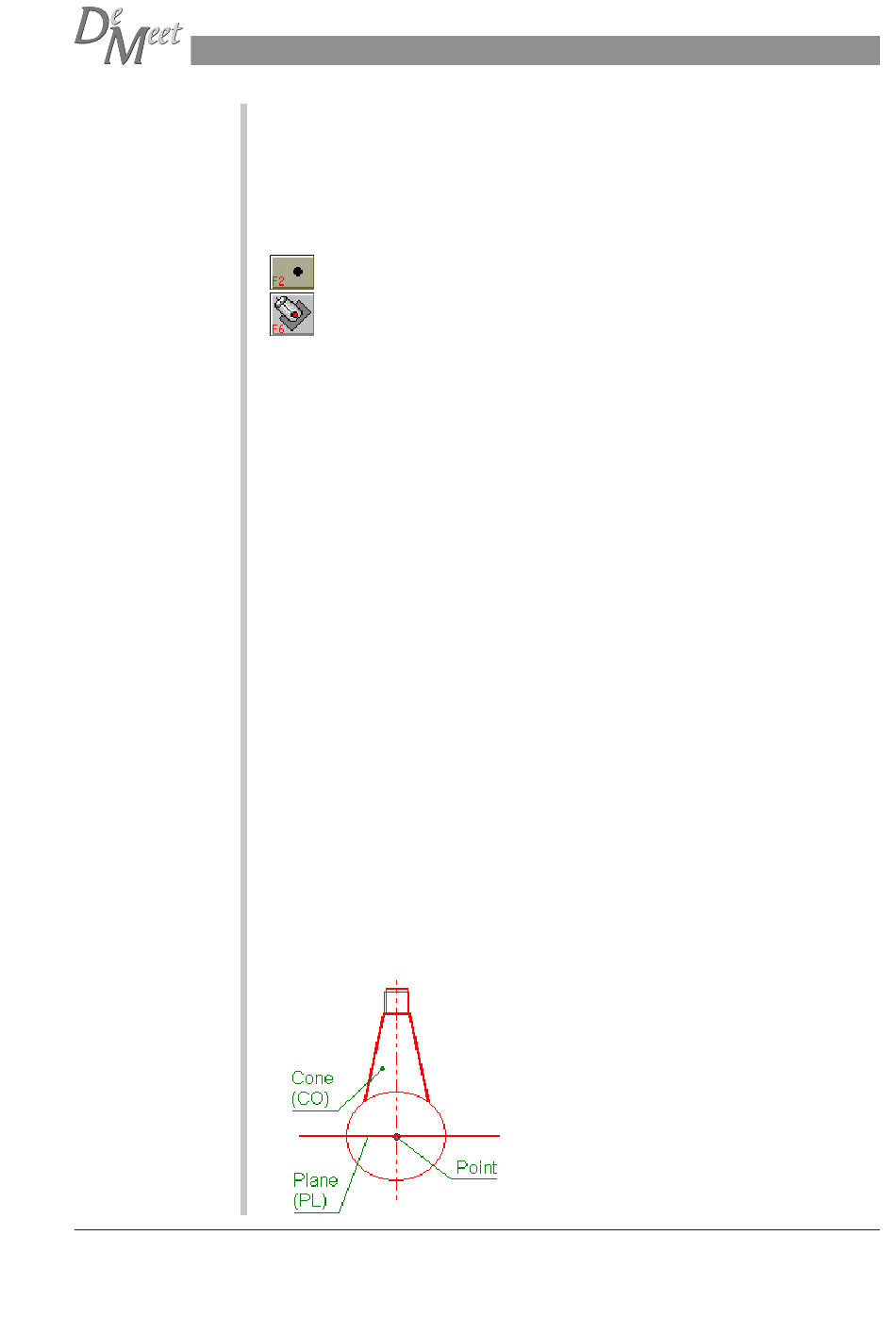

Un point construit dont les coordonnées sont calculées à partir de l'intersection
d'une Droite, cylindre ou cône avec un plan. Si un point (ou cercle, ou sphère) est
substitué d'une Droite, l'intersection est une Droite normale imaginaire depuis le
point d'intersection avec le plan.
Raccourci sur le clavier : F6.
Pour quitter cette option, appuyez sur 'Echap' sur la Barre d'Outils, ou sur 'Echap' sur le
clavier.
Syntaxe du Programme dans l'Editeur de programmes
DEFINE POINT POINT | LINE AND PLANE Nn FEATURE Ln | CYn | COn | Pn | Cn | Sn
PLn;
signification:
POINT
indique le type de figure comme un Point.
POINT | LINE
AND PLANE
indique que le point doit être défini comme l'intersection d'un
Point (si Pn, Cn ou Sn sont utilisés comme le premier paramètre
de figure) ou Droite (si Ln, CYn or COn sont utilisés comme le
premier paramètre de figure) et un Plan.
Nn
indique que le point est à stocker comme Numéro n.
FEATURE
indique que le point doit être construit à partir d'un nombre de
figures antérieurement définies.
Ln
utilisant Droite numéro n.
CYn
utilisant CYlindre numéro n.
COn
utilisant COne numéro n.
Pn
utilisant Point numéro n.
Cn
utilisant Cercle numéro n.
Sn
utilisant Sphère numéro n.
PLn
utilisant PLan numéro n.
Note: si Point, Cercle ou Sphère sont utilisés comme le premier paramètre de figure, le
point résultant est une projection perpendiculaire sur le plan donné.
Notez également que, si l'utilisateur change type du premier paramètre de figure, les
mots Point et Droite devraient également être changés.
Exemple :
DEFINE POINT LINE PLAN N1 FEATURE CO1 PL1;
DeMeet Palpeur manuel d'utilisation
65
